三好キカイ（旧三好パイジョン）

ステンレスマル穴パイジョン水平

カタログ |

数量スライド割引

この商品のFAQをみる（2件）

通常単価(税別): 6,478円～14,415円

税込単価: 7,126円～15,857円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三好キカイ（旧三好パイジョン）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三好キカイ（旧三好パイジョン）

通常出荷日：在庫品1日目

【特長】・軽くて強いジュラルミン（A2017）製で製作。一部SUS製も準備。・...

種類
ブラケット
取付方向
側面取付
支柱固定方法
割締め
適応支柱形状
丸
ブラケット表面処理
なし
取付穴形状
通し穴

未確定：候補が8型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

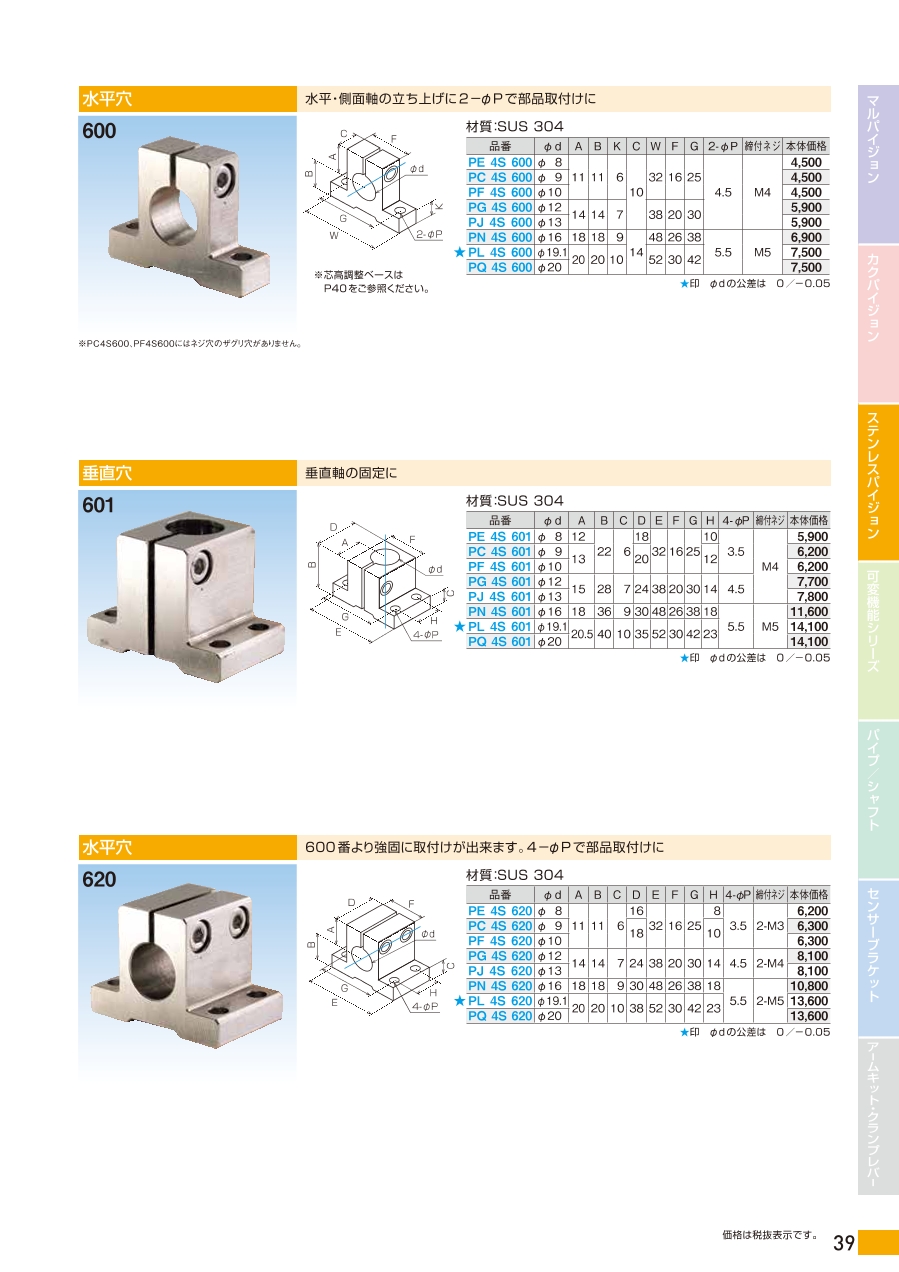

外形図

外形寸法図

製品仕様

外観

材質：3S=SUS303、4S=SUS304

規格表

型番	φd	A	B	C	D	E	F	G	H	φP	締付ネジ
PE（3S・4S）620	8	11	11	6	16	32	16	25	8	3.5	M3
PC（3S・4S）620	9	11	11	6	18	32	16	25	10	3.5	M3
PF（3S・4S）620	10	11	11	6	18	32	16	25	10	3.5	M3
PG（3S・4S）620	12	14	14	7	24	38	20	30	14	4.5	M4
PJ（3S・4S）620	13	14	14	7	24	38	20	30	14	4.5	M4
PN（3S・4S）620	16	18	18	9	30	48	26	38	18	5.5	M5
PL（3S・4S）620 *	19.1	20	20	10	38	52	30	42	23	5.5	M5
PQ（3S・4S）620	20	20	20	10	38	52	30	42	23	5.5	M5

*印：φdの公差は0/-0.05

開発秘話

パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。

型番リスト

表示件数

型番

ブラケット形状

ブラケット材質

支柱穴径 d

(mm)

最小発注数量

角フランジ	[ステンレス] SUS304	9	1個
角フランジ	[ステンレス] SUS304	8	1個
角フランジ	[ステンレス] SUS304	10	1個
角フランジ	[ステンレス] SUS304	12	1個
角フランジ	[ステンレス] SUS304	13	1個
角フランジ	[ステンレス] SUS304	19.1	1個
角フランジ	[ステンレス] SUS304	16	1個
角フランジ	[ステンレス] SUS304	20	1個

通常単価(税別) (税込単価)	通常出荷日

6,583円 ( 7,241円 )	5日目
6,478円 ( 7,126円 )	5日目
6,583円 ( 7,241円 )	5日目
8,464円 ( 9,310円 )	5日目
8,464円 ( 9,310円 )	5日目
12,974円 ( 14,271円 )	5日目
11,163円 ( 12,279円 )	5日目
14,415円 ( 15,857円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・軽くて強いジュラルミン（A2017）製で製作。一部SUS製も準備。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性が高い。
・スリット締め付け構造で六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
・外径公差をパイジョンの内径公差に合わせたステンレスパイプを準備。
・5色（ホワイト・ブラック・ゴールド・レッド・ブル）のカラー化に対応。
・600番より強固に取付けが出来る。
【用途】
・ブラケットとパイプを組み合わせてアイデアを形にしていく。4-Φpで部品取付けに。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

三好キカイ（旧三好パイジョン）
ステンレスカク・マル穴パイジョン横角タイプ
水平・側面軸の立ち上げに2-φP（直径Pmm）で部品取付けに使用できます。
三好キカイ（旧三好パイジョン）
ステンレスマル穴パイジョン 600 水平穴
水平・側面軸の立ち上げに使用できます。
三好キカイ（旧三好パイジョン）
カクパイジョン横角タイプ
角軸で片持ちや平行の架構造に使用できます。
