メカニカル部品技術窓口
カクパイジョン 角穴フランジ
- 通常単価(税別)
- 2,248円～2,742円
- 税込単価
- 2,473円～3,016円
側面や垂直軸の取付けに使用可能な支柱スタンド。【特長】・軽くて強いジュラルミン（A2017）製で製作。...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
寸法図
製品仕様
外観
規格表
| 型番 | □B | A | C | E | G | 2φ-P | 締付ネジ |
|---|---|---|---|---|---|---|---|
| SQ10-603 | □10 | 27 | 40 | 10 | 30 | φ7.5 | M4 |
| SQ12-603 | □12 | 27 | 40 | 13 | 30 | φ7.5 | M4 |
| SQ13-603 | □13 | 27 | 40 | 13 | 30 | φ7.5 | M4 |
| SQ16-603 | □16 | 31 | 50 | 16 | 38 | φ9.0 | M5 |
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
詳細情報
基本情報
側面や垂直軸の取付けに使用可能な支柱スタンド。
【特長】
・軽くて強いジュラルミン（A2017）製で製作。一部SUS製も準備。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性が高い。
・スリット締め付け構造で六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
【用途】
・ブラケットとパイプを組み合わせてアイデアを形にしていく。
・側面や垂直軸の取付けに。

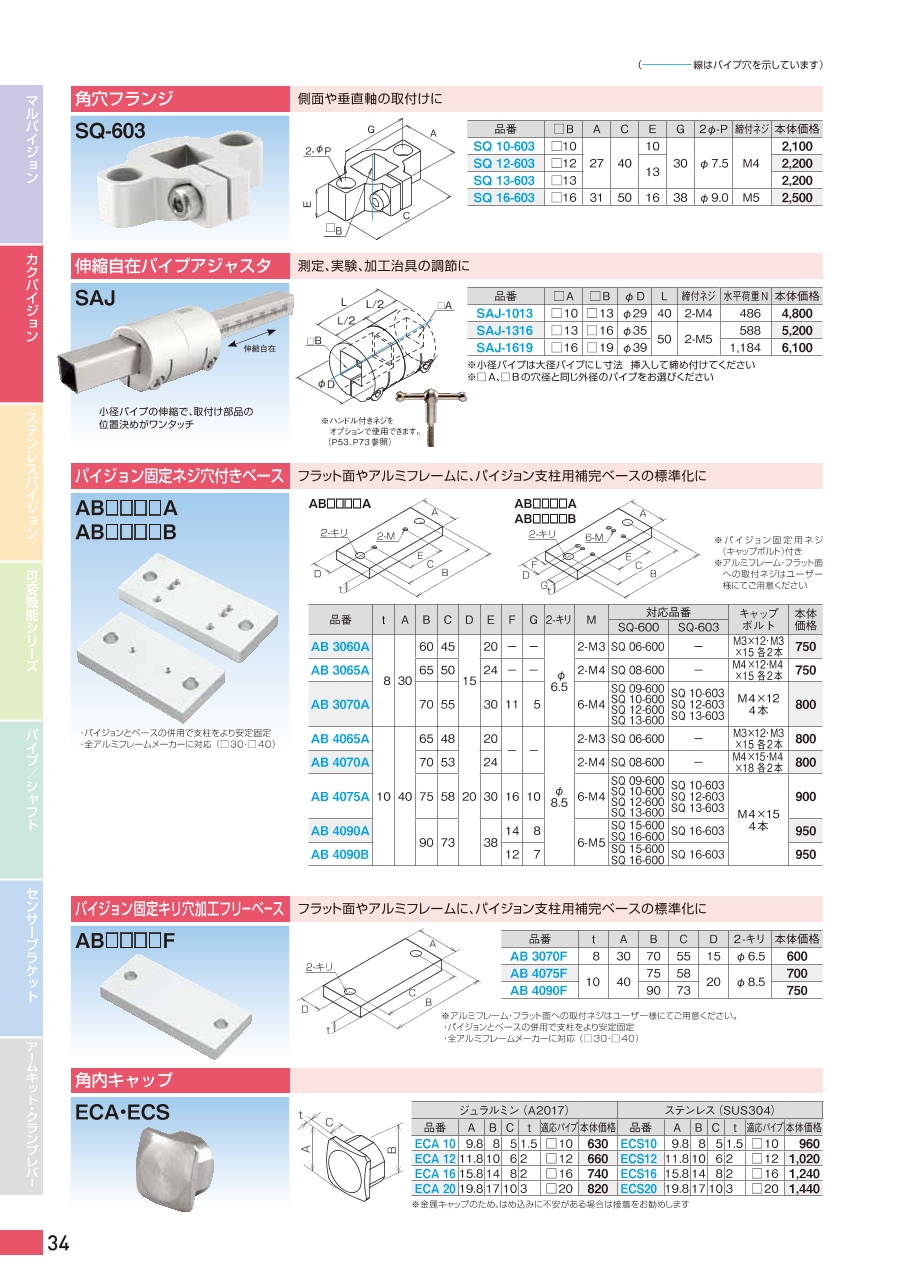

カタログ
