メカニカル部品技術窓口
カクパイジョンアルミフレーム用垂直穴
- 通常単価(税別)
- 4,697円～6,297円
- 税込単価
- 5,167円～6,927円
ブラケットとパイプを組み合わせてアイデアを形にしていくカクパイジョンアルミフレ...
詳細情報を確認する商品情報
外形図
寸法図
製品仕様
外観

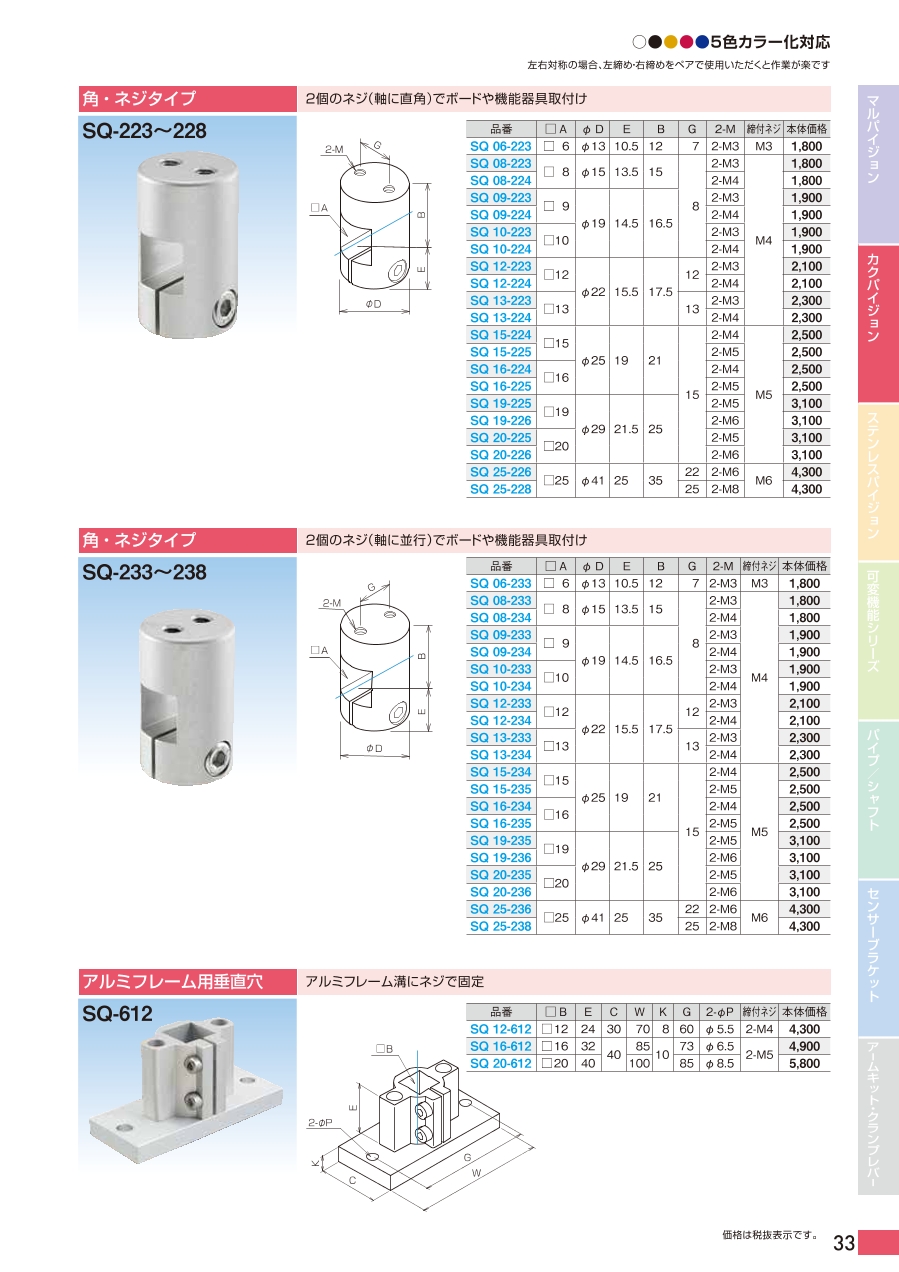

規格表
| 型番 | □B | E | C | W | K | G | 2-φP | 締付ネジ |
|---|---|---|---|---|---|---|---|---|
| SQ12-612 | □12 | 24 | 30 | 70 | 8 | 60 | φ5.5 | 2-M4 |
| SQ16-612 | □16 | 32 | 40 | 85 | 10 | 73 | φ6.5 | 2-M5 |
| SQ20-612 | □20 | 40 | 40 | 100 | 10 | 85 | φ8.5 | 2-M5 |
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
詳細情報
基本情報
ブラケットとパイプを組み合わせてアイデアを形にしていくカクパイジョンアルミフレーム用垂直穴。
【特長】
・軽くて強いジュラルミン（A2017）製。一部SUS製あり。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性が高い。
・スリット締め付け構造で六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
・外径公差をパイジョンの内径公差に合わせたステンレスパイプ。
・5色（ホワイト・ブラック・ゴールド・レッド・ブル）のカラー化に対応。
【用途】
・アルミフレーム溝にネジで固定ができ取り付け可能。
