3次元ブラケット選定部品ジョインベースフランジタイプ
- 通常単価(税別)
- 2,529円～3,025円
- 税込単価
- 2,782円～3,328円
厚みが薄くボルト締付けができる3次元可変ブラケット。【特長】・軽くて強いジュラ...
詳細情報を確認する
商品情報

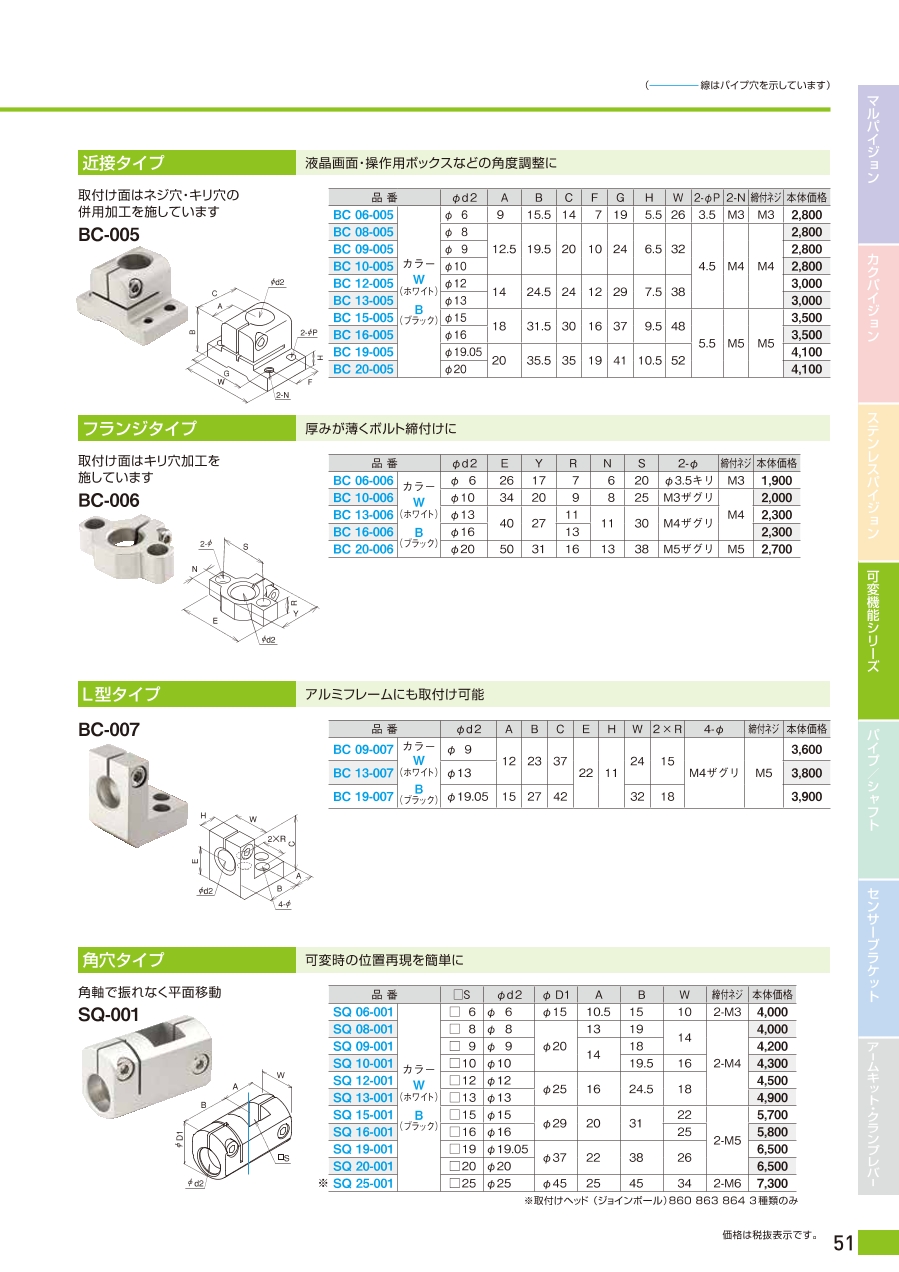

外形図
製品仕様
規格表
| 型番 | 色 | φd2 | E | Y | R | N | S | 2-φ | 締付ネジ | |
|---|---|---|---|---|---|---|---|---|---|---|
| BC06- | 006 | W／B | φ6 | 26 | 17 | 7 | 6 | 20 | φ3.5キリ | M3 |
| BC10- | φ10 | 34 | 20 | 9 | 8 | 25 | M3ザグリ | M4 | ||
| BC13- | φ13 | 40 | 27 | 11 | 11 | 30 | M4ザグリ | |||
| BC16- | φ16 | 13 | ||||||||
| BC20- | φ20 | 50 | 31 | 16 | 13 | 38 | M5ザグリ | M5 | ||
- 取り付け面はキリ穴加工を施している。
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,529円 ( 2,782円 ) | 9日目 |
2,655円 ( 2,921円 ) | 在庫品1日目当日出荷可能 |
2,655円 ( 2,921円 ) | 在庫品1日目当日出荷可能 |
3,025円 ( 3,328円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
厚みが薄くボルト締付けができる3次元可変ブラケット。
【特長】
・軽くて強いジュラルミン（A2017）製で製作している。一部SUS製も準備している。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めている。
・スリット締め付け構造で六角レンチで組み立て可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
・外径公差をパイジョンの内径公差に合わせたステンレスパイプを準備している。
・5色（ホワイト・ブラック・ゴールド・レッド・ブルー）のカラー化に対応。
【用途】
・ボルトの締め付けに使用。
カタログ
商品担当おすすめ
三好キカイ（旧三好パイジョン）
3次元ブラケット 標準品 垂直取付
ジョインベースはシャフト利用で水平、垂直方向のいずれにも取付ができます。ジョインボールは取り付け位置を延長したい場合にシャフトで継げます。
三好キカイ（旧三好パイジョン）
ボールブラケット（カメラ・ビデオ用ユニファイネジ）
ジョインボールはセンサーブラケットなどの部品取付に便利です。ジョインベースはカメラ、ビデオの取り付けにネジを合わせています。
