マルパイジョン 同径穴タイプ軸穴追加 タテスリット
- 数量スライド割引
- 一部当日出荷可能
- 通常単価(税別)
- 1,335円～2,204円
- 税込単価
- 1,469円～2,424円
400番タイプと18ピッチが同じ、2種類の組み合わせで穴を追加可能なシングル支...
詳細情報を確認する
商品情報
マルパイジョン 同径穴タイプ軸穴追加 タテスリットの仕様
マルパイジョン 同径穴タイプ軸穴追加 タテスリットの外観

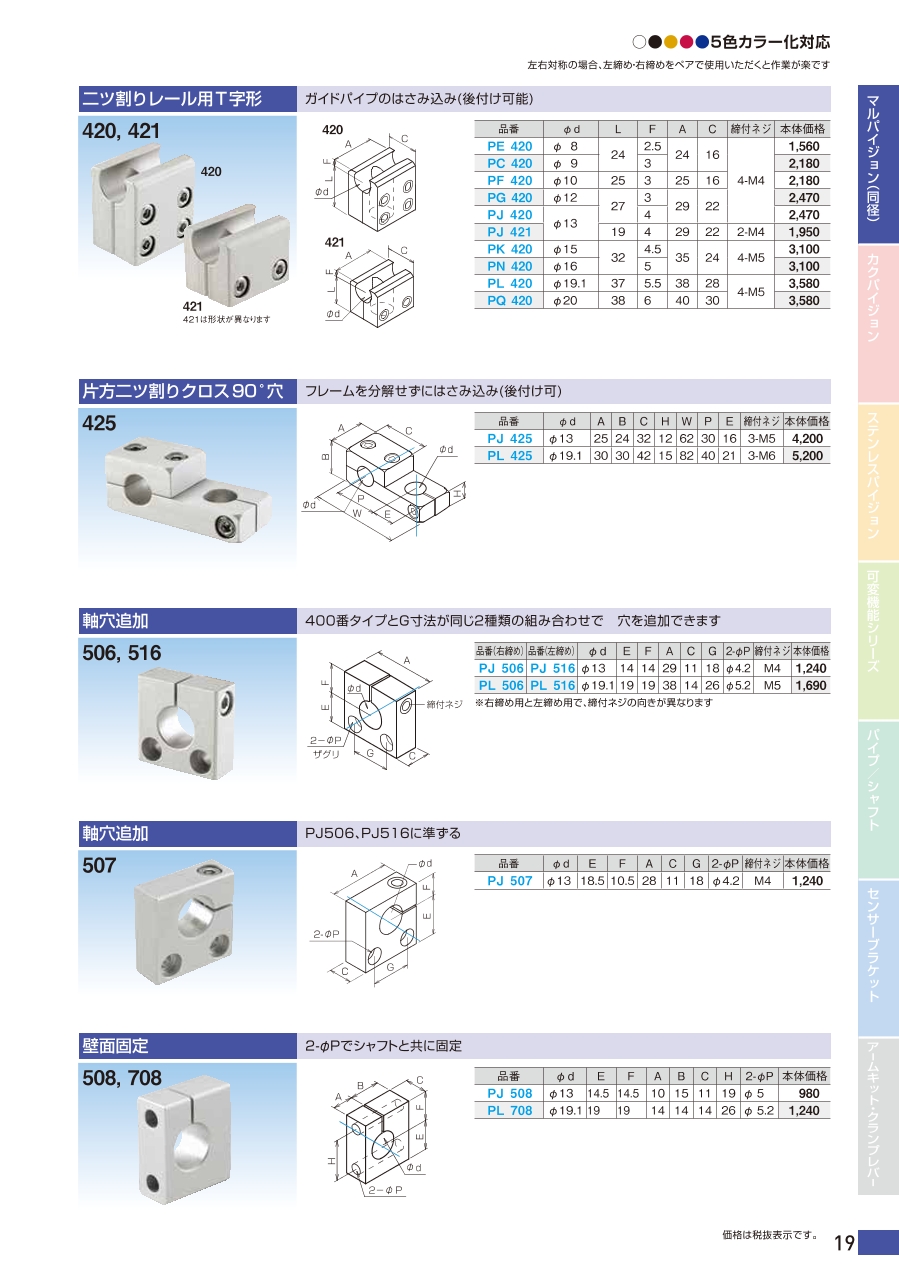

マルパイジョン 同径穴タイプ軸穴追加 タテスリットの外形寸法図
| 右締め | 左締め | φd | E | F | A | C | G | 2-φP | 締付ネジ |
|---|---|---|---|---|---|---|---|---|---|
| PJ506 | PJ516 | φ13 | 14 | 14 | 29 | 11 | 18 | φ4.2 | M4 |
| PL506 | PL516 | φ19.1 | 19 | 19 | 38 | 14 | 26 | φ5.2 | M5 |
- ※ 取付ネジの向きが異なります。
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
詳細情報
基本情報
400番タイプと18ピッチが同じ、2種類の組み合わせで穴を追加可能なシングル支柱タイプ。
【特長】
・軽くて強いジュラルミン（A2017）製で製作。一部SUS製も準備。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性が高い。
・スリット締め付け構造で六角レンチで組立可能。
【用途】
・ブラケットとパイプを組み合わせてアイデアを形にする。
