マルパイジョン 同径穴タイプ割りタイプネジ穴
- 通常単価(税別)
- 1,897円～2,966円
- 税込単価
- 2,087円～3,263円
ブラケットとパイプを組み合わせてアイデア自由自在のシングル支柱タイプ。【特長】...
詳細情報を確認する商品情報
製品仕様

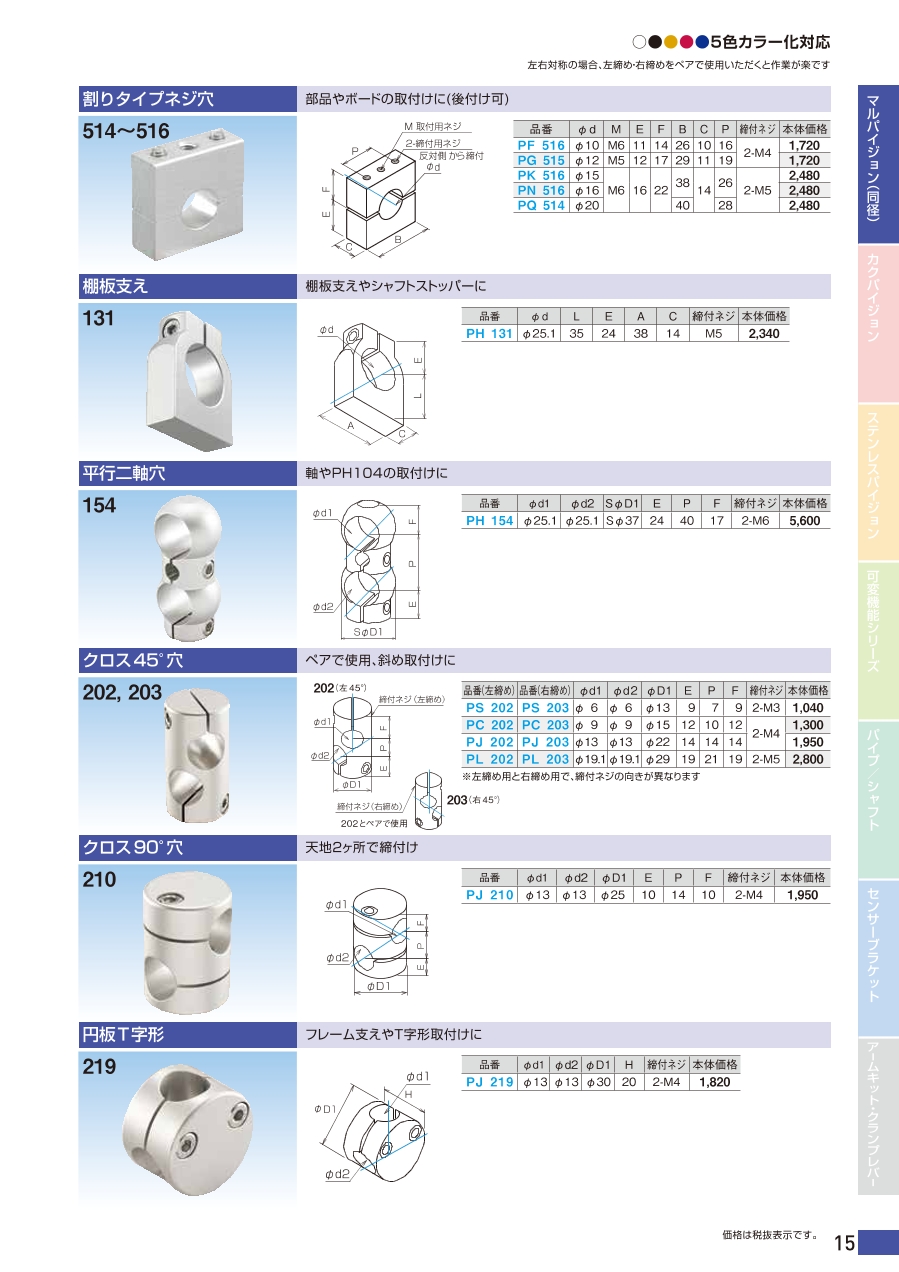

割りタイプネジ穴外観
割りタイプネジ穴寸法図
| φd | M | E | F | B | C | P | 締付ネジ | |
|---|---|---|---|---|---|---|---|---|
| PF513 | φ10 | M3 | 11 | 14 | 26 | 10 | 16 | 2-M4 |
| PF514 | M4 | |||||||
| PF515 | M5 | |||||||
| PF516 | M6 | |||||||
| PG513 | φ12 | M3 | 12 | 17 | 29 | 11 | 19 | 2-M4 |
| PG514 | M4 | |||||||
| PG515 | M5 | |||||||
| PG516 | M6 | |||||||
| PK513 | φ15 | M3 | 16 | 22 | 38 | 14 | 26 | 2-M5 |
| PK514 | M4 | |||||||
| PK515 | M5 | |||||||
| PK516 | M6 | |||||||
| PN514 | φ16 | M4 | 16 | 22 | 38 | 14 | 26 | 2-M5 |
| PN515 | M5 | |||||||
| PN516 | M6 | |||||||
| PN518 | M8 | |||||||
| PQ513 | φ20 | M5 | 16 | 22 | 40 | 14 | 28 | 2-M5 |
| PQ514 | M6 | |||||||
| PQ515 | M8 |
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
詳細情報
基本情報
ブラケットとパイプを組み合わせてアイデア自由自在のシングル支柱タイプ。
【特長】
・軽くて強いジュラルミン（A2017）製で製作。一部SUS製あり。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めている。
・スリット締め付け構造で六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
・外径公差をパイジョンの内径公差に合わせたステンレスパイプを準備。
・5色（ホワイト・ブラック・ゴールド・レッド・ブルー）のカラー化に対応。
【用途】
・部品やボードの取付などに使用でき、はさみ込みの為、後付け可能。
