マルパイジョン 同径穴タイプコーナー用
- 通常単価(税別)
- 2,897円～7,429円
- 税込単価
- 3,187円～8,172円
フレーム組み立てのコーナー部に使用するマルチ支柱タイプ。【特長】・軽くて強いジュラルミン（A2017）...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

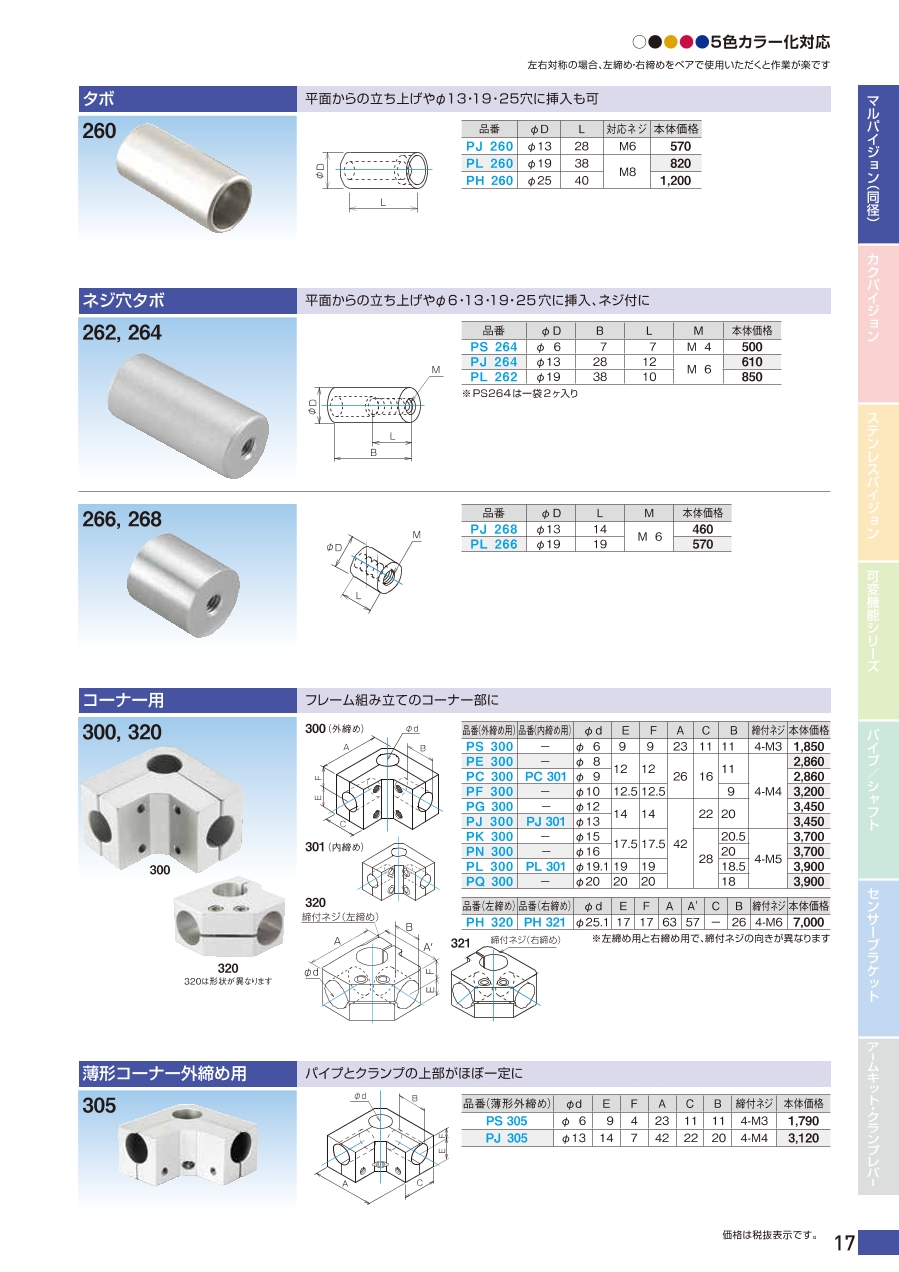

外形図
製品仕様
320
規格表
| 型番 | φd | E | F | A | C | B | 締付ネジ | |
|---|---|---|---|---|---|---|---|---|
| 外締め用 | 内締め用 | |||||||
| PS300 | - | φ6 | 9 | 9 | 23 | 11 | 11 | 4-M3 |
| PE300 | - | φ8 | 12 | 12 | 26 | 16 | 11 | 4-M4 |
| PC300 | PC301 | φ9 | 12 | 12 | 26 | 16 | 11 | 4-M4 |
| PF300 | - | φ10 | 12.5 | 12.5 | 26 | 16 | 9 | 4-M4 |
| PG300 | - | φ12 | 14 | 14 | 42 | 22 | 20 | 4-M4 |
| PJ300 | PJ301 | φ13 | 14 | 14 | 42 | 22 | 20 | 4-M4 |
| PK300 | - | φ15 | 17.5 | 17.5 | 42 | 28 | 20.5 | 4-M5 |
| PN300 | - | φ16 | 17.5 | 17.5 | 42 | 28 | 20 | 4-M5 |
| PL300 | PL301 | φ19.1 | 19 | 19 | 42 | 28 | 18.5 | 4-M5 |
| PQ300 | - | φ20 | 20 | 20 | 42 | 28 | 18 | 4-M5 |
| 型番 | φd | E | F | A | A' | C | B | 締付ネジ | |
|---|---|---|---|---|---|---|---|---|---|
| 左締め用 | 右締め用 | ||||||||
| PH320 | PH321 | φ25.1 （直径25.1mm） | 17 | 17 | 63 | 57 | 32 | 26 | 2-M5 |
※締付ネジの向きが異なります。
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,056円 ( 3,362円 ) | 5日目 |
2,958円 ( 3,254円 ) | 5日目 |
2,897円 ( 3,187円 ) | 5日目 |
3,218円 ( 3,540円 ) | 5日目 |
4,013円 ( 4,414円 ) | 在庫品1日目当日出荷可能 |
7,429円 ( 8,172円 ) | 5日目 |
7,429円 ( 8,172円 ) | 5日目 |
3,654円 ( 4,019円 ) | 在庫品1日目当日出荷可能 |
3,323円 ( 3,655円 ) | 5日目 |
3,961円 ( 4,357円 ) | 5日目 |
4,187円 ( 4,606円 ) | 5日目 |
4,301円 ( 4,731円 ) | 5日目 |
3,961円 ( 4,357円 ) | 5日目 |
4,079円 ( 4,487円 ) | 5日目 |
詳細情報
基本情報
フレーム組み立てのコーナー部に使用するマルチ支柱タイプ。
【特長】
・軽くて強いジュラルミン（A2017）製。一部SUS製も準備。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めている。
・スリット締め付け構造で六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
・外径公差をパイジョンの内径公差に合わせたステンレスパイプを準備。
・5色（ホワイト・ブラック・ゴールド・レッド・ブル）のカラー化に対応。
【用途】
・フレーム組立のコーナー部に使用。ブラケットとパイプを組み合わせてアイデアを形にしていく。
