マルパイジョン 異径穴タイプ垂直、水平穴 丸型
- 通常単価(税別)
- 1,048円～3,787円
- 税込単価
- 1,153円～4,166円
ブラケットとパイプを組み合わせてアイデアを形にしていくスタンド。【特長】・穴径...
詳細情報を確認する
商品情報
アルマイト処理を施して防錆性と耐性を高めたマルパイジョン
垂直、水平穴タイプ
写真例／110
写真例／209

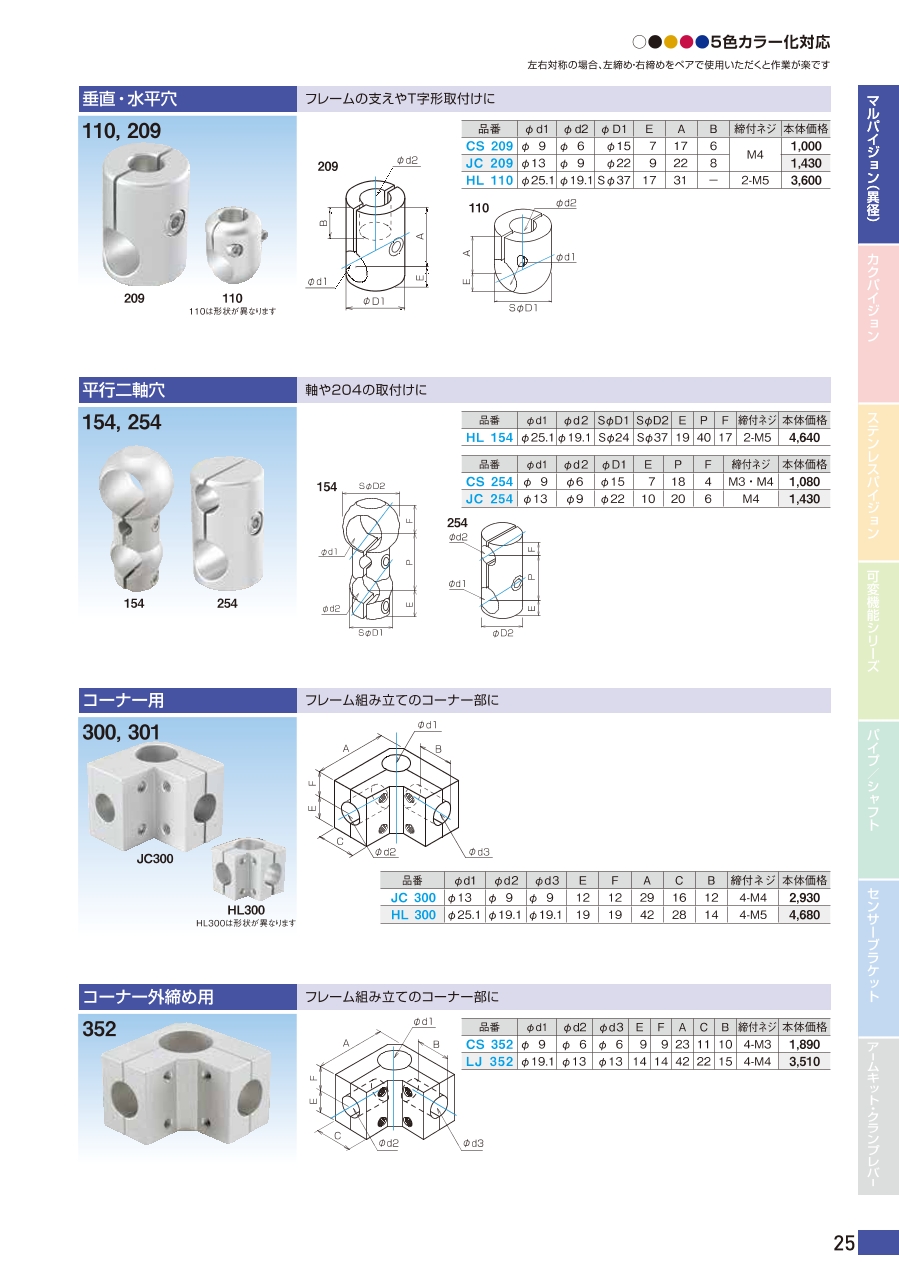

マルパイジョン 異径穴タイプ垂直、水平穴 丸型の外形図と寸法
マルパイジョン 異径穴タイプ垂直、水平穴 丸型の寸法図
| φd1 | φd2 | φD1 | E | A | B | 締付ネジ | |
|---|---|---|---|---|---|---|---|
| CS209 | φ9 | φ6 | φ15 | 7 | 17 | 6 | M4 |
| JC209 | φ13 | φ9 | φ22 | 9 | 22 | 8 | M4 |
| HL110 | φ25.1 | φ19.1 | φ37 | 17 | 31 | 18 | 2-M5 |
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
詳細情報
基本情報
ブラケットとパイプを組み合わせてアイデアを形にしていくスタンド。
【特長】
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めている。
・スリット締め付け構造、六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
・外径公差をパイジョンの内径公差に合わせたステンレスパイプを準備。
【用途】
・フレームの支えやT字型取り付けに利用可能。
