マルパイジョン 異径穴タイプコーナー用
- 通常単価(税別)
- 3,123円～4,907円
- 税込単価
- 3,435円～5,398円
ブラケットとパイプを組み合わせてアイデアを形にしていくもの。【特長】・軽くて強...
詳細情報を確認する商品情報

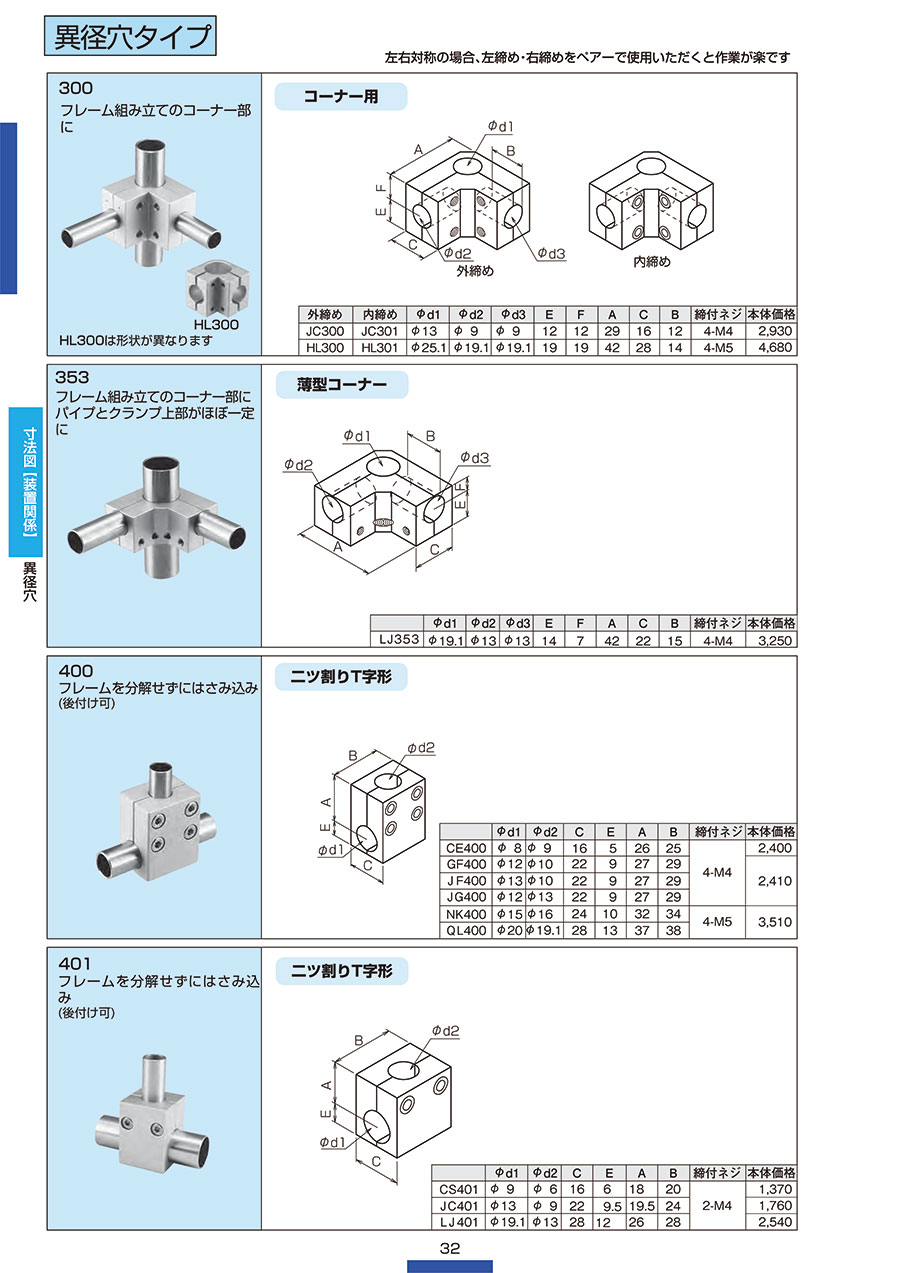

マルパイジョンコーナー用の外形図と寸法
使用例（300）
HL300
外形図（内締め・外締め）
| 外締め | 内締め | φd1 | φd2 | φd3 | E | F | A | C | B | 締付ネジ |
|---|---|---|---|---|---|---|---|---|---|---|
| JC300 | JC301 | φ13 | φ9 | φ9 | 12 | 12 | 29 | 16 | 12 | 4-M4 |
| HL300 | HL301 | φ25.1 | φ19.1 | φ19.1 | 19 | 19 | 42 | 28 | 14 | 4-M5 |
寸法図
- 型番：HL301
- コーナー内締め用
- フレーム組み立てのコーナー部に
- 42×42×38
寸法図
- 型番：JC301
- コーナー内締め用
- フレーム組み立てのコーナー部に
- 29×29×24
寸法図
- 型番：HL300
- コーナー外締め用
- フレーム組み立てのコーナー部に
- 42×42×38
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。しかし外注先の減少によりお客様で製作をしなければならなくなりました。その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
詳細情報
基本情報
ブラケットとパイプを組み合わせてアイデアを形にしていくもの。
【特長】
・軽くて強いジュラルミン（A2017）製で製作している。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めている。
・スリット締め付け構造で六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
【用途】
・フレーム組立のコーナー部に使用できる。
