マルパイジョン 同径穴タイプ継手
- 表面処理
- 白アルマイト
- カラー
- ホワイト（標準品）
商品情報

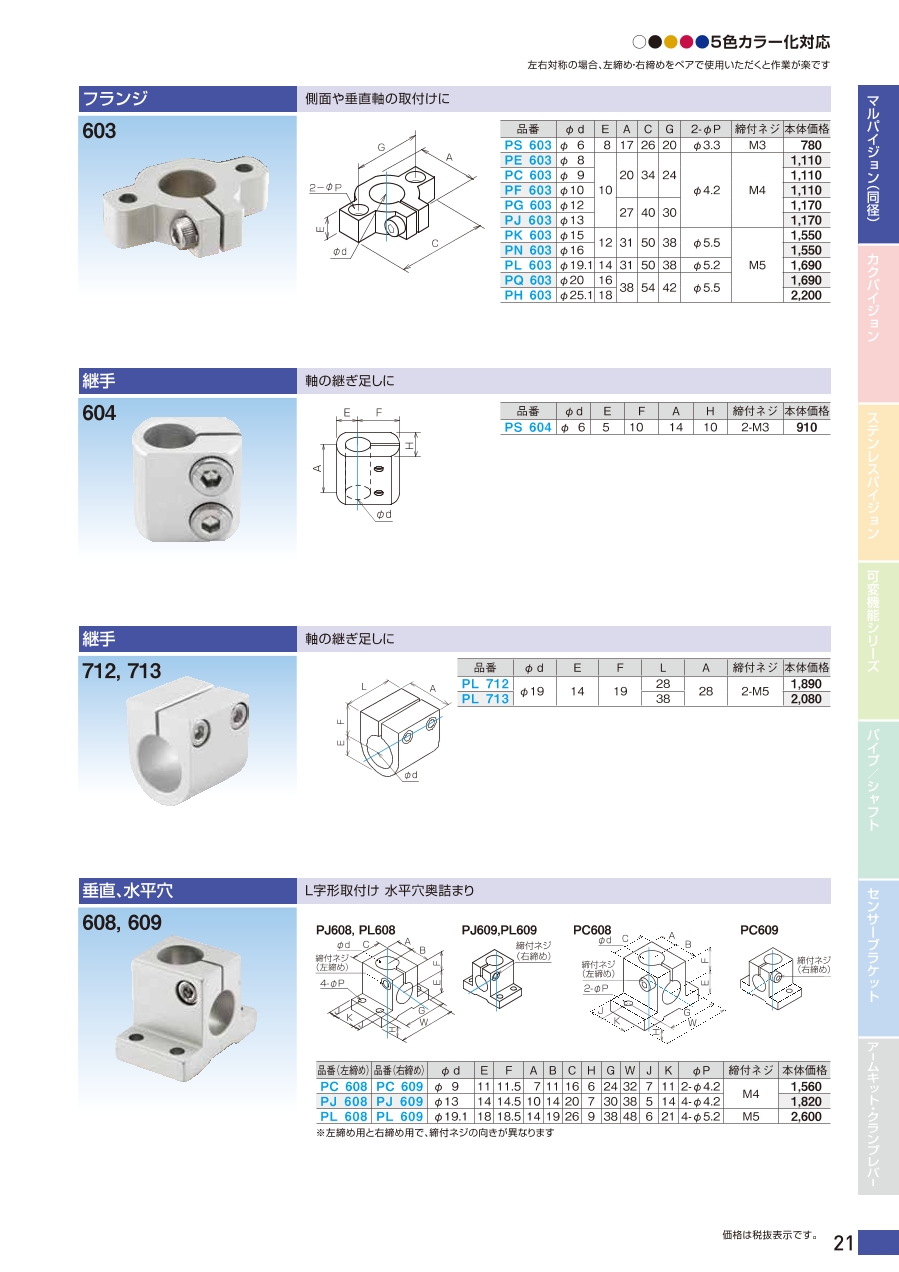

外形図
PS604 （サイズ：14×15×10mm）
PC604 （サイズ：18×19×13mm）
PJ604 （サイズ：28×20×27mm）
PL712（L：28mm）、PL713（L：38mm）
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
詳細情報
基本情報
軸の継ぎ足しに便利な支柱クランプ。
【特長】
・軽くて強いジュラルミン（A2017）製で製作している。一部SUS製も準備している。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めている。
・スリット締め付け構造で六角レンチで組み立て可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
・外径公差をパイジョンの内径公差に合わせたステンレスパイプを準備している。
・左右対称の場合、左締め・右締めをペアーで使用すると作業が楽。
【用途】
・軸の継ぎ足しに使用。
