マルパイジョン 同径穴タイプ円板T字形
閲覧中の商品と併せてご検討ください
PJ219の仕様・寸法情報
商品情報
フレーム支えやT字形取付けに適したマルパイジョン円板T字形（PJ219）
使用例1
使用例2
使用例3
寸法図:φ30（直径30mm）×20mm
| 品番 | φd1 | φd2 | φD1 | H | 締付ネジ |
|---|---|---|---|---|---|
| PJ 219 | φ13 | φ13 | φ30 | 20 | 2-M4 |
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
詳細情報
基本情報
ブラケットとパイプを組み合わせてアイデアを形にしていくもの。
【特長】
・軽くて強いジュラルミン（A2017）製で製作している。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めている。
・スリット締め付け構造で六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
【用途】
・フレーム支えやT字形取り付けに使用できる。

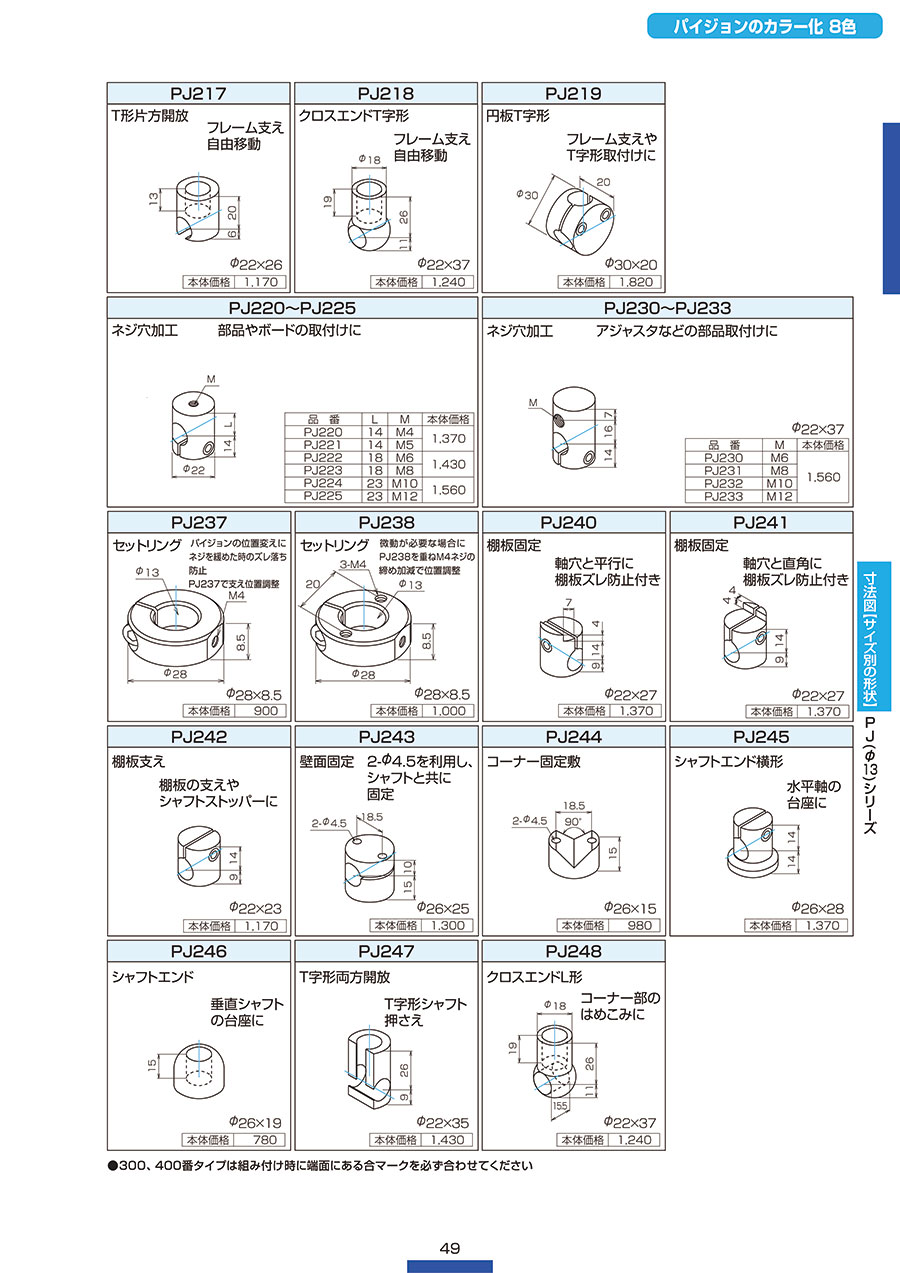

カタログ
