メカニカル部品技術窓口

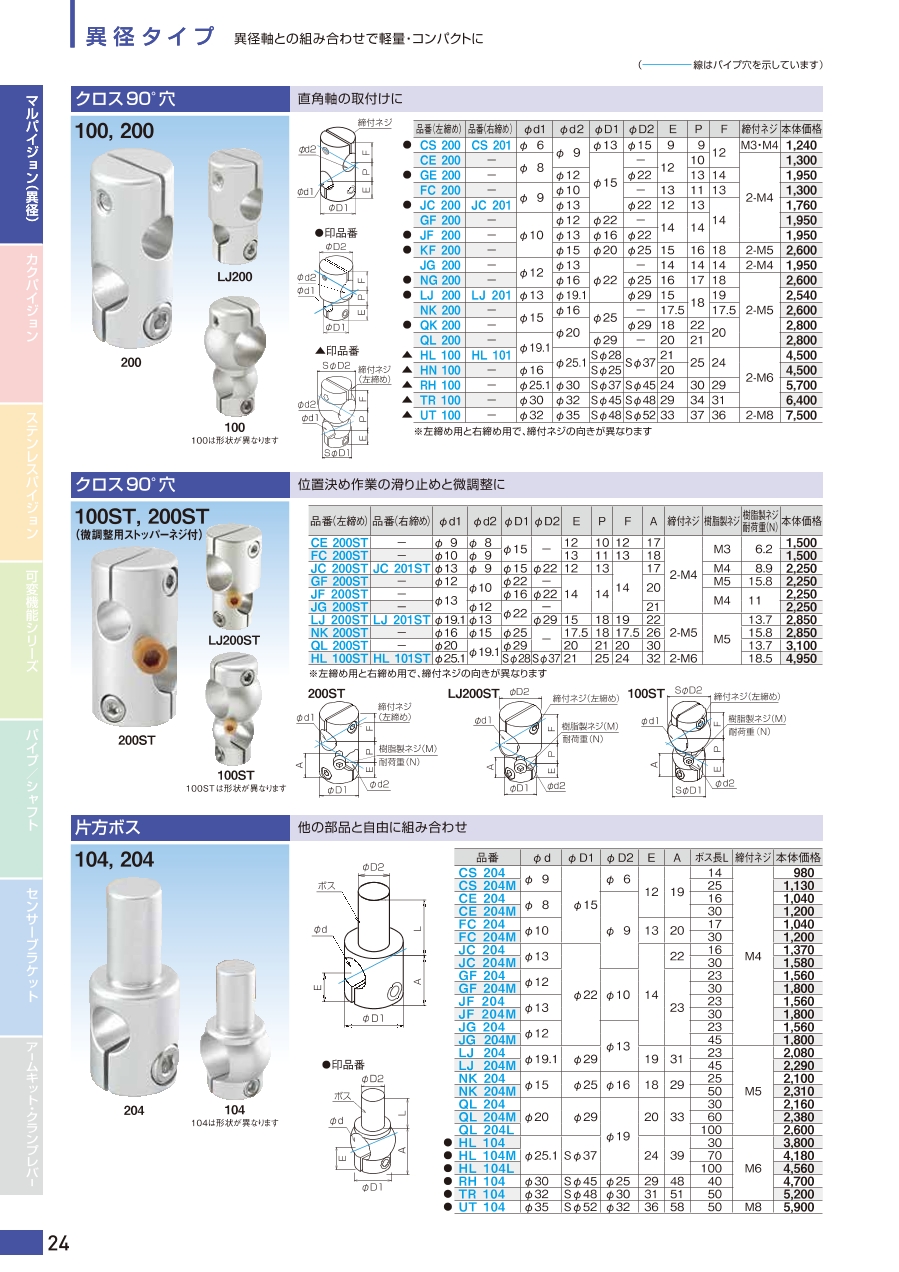

マルパイジョン 異径穴タイプ片方ボス 丸型
商品情報
外形図
寸法図
製品仕様
104
規格表
| 型番 | φd | φD1 | φD2 | E | A | ボス長L | 締付ネジ |
|---|---|---|---|---|---|---|---|
| HL104 | φ25.1 | φ37 | φ19 | 24 | 39 | 30 | M6 |
| HL104M | 70 | ||||||
| HL104L | 100 | ||||||
| RH104 | φ30 | φ45 | φ25 | 29 | 48 | 40 | M6 |
| TR104 | φ32 | φ48 | φ30 | 31 | 51 | 50 | M6 |
| UT104 | φ35 | φ52 | φ32 | 36 | 58 | 50 | M8 |
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
詳細情報
基本情報
ブラケットとパイプを組み合わせてアイデアを形にしていくもの。
【特長】
・軽くて強いジュラルミン（A2017）製で製作。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めている。
・スリット締め付け構造で六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
・外径公差をパイジョンの内径公差に合わせたステンレスパイプを準備。
・5色（ホワイト・ブラック・ゴールド・レッド・ブル）のカラー化に対応。
【用途】
・他の部品と自由に組み合わせをして使用可能。
