適応支柱径(φ),(□)
~mm- 13
支柱径2(mm)
~mm- 19.1
タイプ
~mmCAD
- 2D
出荷日
- すべて
- 5日以内
マルパイジョン 異径穴タイプコーナー外締め用
- 通常単価(税別)
- 3,796円
- 税込単価
- 4,176円
ブラケットとパイプを組み合わせてアイデアを形にしていくもの。【特長】・軽くて強...
詳細情報を確認するLJ352の仕様・寸法情報
商品情報
外形図
規格表
| 型番 | φd1 | φd2 | φd3 | E | F | A | C | B | 締付ネジ |
|---|---|---|---|---|---|---|---|---|---|
| CS 352 | φ9 | φ6 | φ6 | 9 | 9 | 23 | 11 | 10 | 4-M3 |
| LJ 352 | φ19.1 | φ13 | φ13 | 14 | 14 | 42 | 22 | 15 | 4-M4 |
使用例
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
詳細情報
基本情報
ブラケットとパイプを組み合わせてアイデアを形にしていくもの。
【特長】
・軽くて強いジュラルミン（A2017）製で製作。一部SUS製も準備。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めている。
・スリット締め付け構造で六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
・外径公差をパイジョンの内径公差に合わせたステンレスパイプを準備。
・5色（ホワイト・ブラック・ゴールド・レッド・ブル）のカラー化に対応。
【用途】
・フレーム組み立てのコーナー部に使用できる。

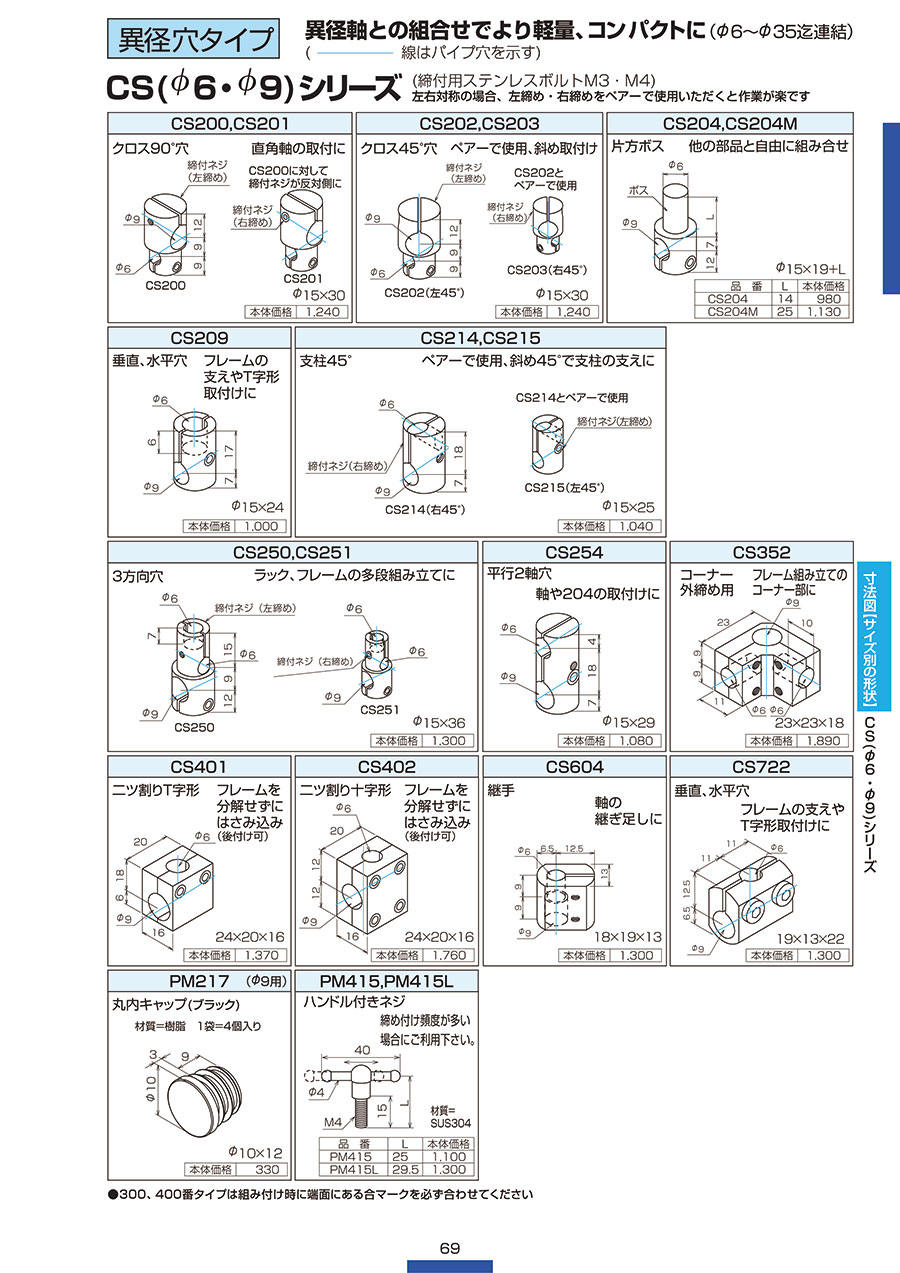

カタログ
