三好キカイ（旧三好パイジョン）

ステンレスマル穴パイジョンネジ穴加工（軸に垂直）

Name: ステンレスマル穴パイジョンネジ穴加工（軸に垂直）
Brand: 三好キカイ（旧三好パイジョン）
SKU: 221004921663
Rating: 4 (1 reviews)

カタログ |

通常単価(税別): 2,983円～6,092円

税込単価: 3,281円～6,701円

通常出荷日：5日目～19日目

ブラケットとパイプを組み合わせてアイデアを形にしていく、マル穴パイジョン（ネジ穴加工523～528）。...

詳細を確認

44.0

よく一緒に見られています

三好キカイ（旧三好パイジョン）

マルパイジョン同径穴タイプ2ヵ所ネジ穴加工（垂直）

通常価格(税別)： 1,289円 (税込価格：1,418円)

通常出荷日：4 日目～

よく一緒に見られています

三好キカイ（旧三好パイジョン）

マルパイジョン同径穴タイプ2ヵ所ネジ穴加工（平行）

通常価格(税別)： 1,466円 (税込価格：1,613円)

通常出荷日：4 日目～

未確定：候補が21型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

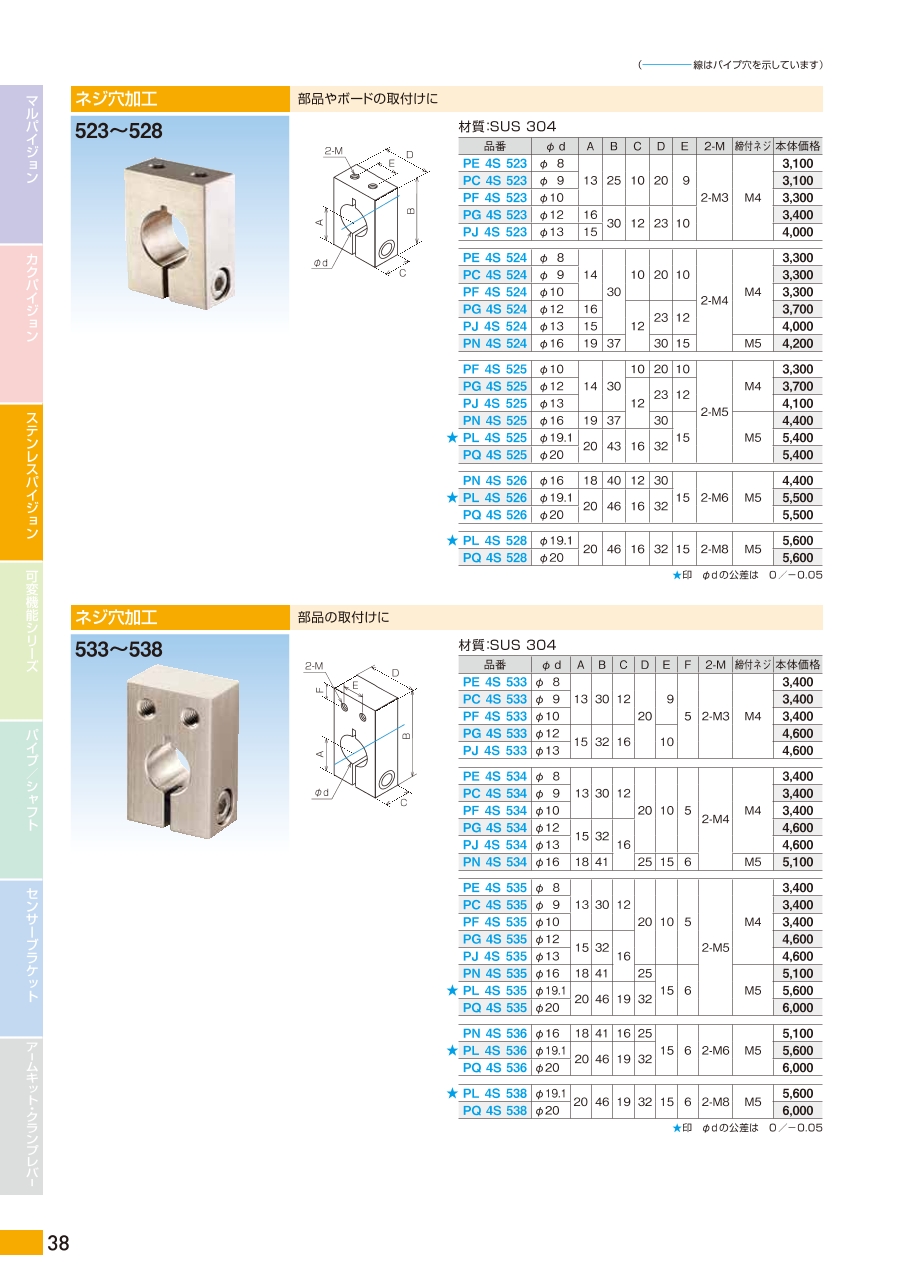

カタログ

商品情報

外形図

寸法図

規格表

型番	φd	A	B	C	D	E	2-M	締付ネジ
PE 4S 523	φ8	13	25	10	20	9	2-M3	M4
PC 4S 523	φ9
PF 4S 523	φ10
PG 4S 523	φ12	16	30	12	23	10
PJ 4S 523	φ13	15	30	12	23	10
PE 4S 524	φ8	14	30	10	20	10	2-M4	M4
PC 4S 524	φ9
PF 4S 524	φ10
PG 4S 524	φ12	16		12	23	12
PJ 4S 524	φ13	15			23	12
PN 4S 524	φ16	19	37		30	15		M5
PF 4S 525	φ10	14	30	10	20	10	2-M5	M4
PG 4S 525	φ12			12	23	12
PJ 4S 525	φ13				23	12
PN 4S 525	φ16	19	37		30	15		M5
PL 4S 525	φ19.1	20	43	16	32
PQ 4S 525	φ20	20	43	16	32
PN 4S 526	φ16	18	40	12	30	15	2-M6	M5
PL 4S 526	φ19.1	20	46	16	32
PQ 4S 526	φ20	20	46	16	32
PL 4S 528	φ19.1	20	46	16	32	15	2-M8	M5
PQ 4S 528	φ20	20	46	16	32	15	2-M8	M5

商品特長詳細

丸穴でスライド、転回が自在、フレキシブルな組立に。

目的に応じたフレームの制作が出来る。後付け、調整も簡単。

開発秘話

パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。

型番リスト

表示件数

型番

適応支柱サイズ（Φ,□）

(mm)

取付穴ねじサイズ M

最小発注数量

9	M3	1個
9	M4	1個
8	M3	1個
8	M4	1個
10	M3	1個
10	M4	1個
10	M5	1個
12	M3	1個
12	M5	1個
13	M3	1個
13	M4	1個
13	M5	1個
19.1	M5	1個
19.1	M6	1個
19.1	M8	1個
16	M4	1個
16	M5	1個
16	M6	1個
20	M5	1個
20	M6	1個
20	M8	1個

通常単価(税別) (税込単価)	通常出荷日

2,983円 ( 3,281円 )	5日目
3,563円 ( 3,919円 )	5日目
3,198円 ( 3,518円 )	5日目
3,395円 ( 3,735円 )	5日目
3,395円 ( 3,735円 )	5日目
3,699円 ( 4,069円 )	5日目
3,362円 ( 3,698円 )	5日目
3,621円 ( 3,983円 )	19日目
3,898円 ( 4,288円 )	5日目
4,187円 ( 4,606円 )	5日目
4,187円 ( 4,606円 )	5日目
3,998円 ( 4,398円 )	5日目
5,498円 ( 6,048円 )	5日目
5,489円 ( 6,038円 )	5日目
6,092円 ( 6,701円 )	5日目
4,416円 ( 4,858円 )	5日目
4,878円 ( 5,366円 )	5日目
4,530円 ( 4,983円 )	5日目
5,662円 ( 6,228円 )	5日目
5,491円 ( 6,040円 )	5日目
5,192円 ( 5,711円 )	5日目

詳細情報

基本情報

基本情報

ブラケットとパイプを組み合わせてアイデアを形にしていく、マル穴パイジョン（ネジ穴加工523～528）。
【特長】
・軽くて強いジュラルミン（A2017）製で製作。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めた仕様。
・スリット締め付け構造で六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
・外径公差をパイジョンの内径公差に合わせたステンレスパイプを準備。
【用途】
・部品やボードの取け。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

三好キカイ（旧三好パイジョン）
ステンレスカク・マル穴パイジョン角・ネジタイプ（軸に直角2個ネジ）
2ヵ所のネジ（軸に直角）でボードや機能器具取付けができます。
三好キカイ（旧三好パイジョン）
マルパイジョン同径穴タイプネジ穴加工角型
部品やボードの取付けに使用できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ステンレスマル穴パイジョンネジ穴加工（軸に垂直）のレビュー

4平均満足度：4.01件のレビュー

星5
0%
星4
100%
星3
0%
星2
0%
星1
0%

光電センサー取付けブラケットのスライド用に使用

満足度：4.02018/06/27

光電センサー取り付けブラケットのスライド用に使用しています。類似の商品を模索した中で、仕様、特長、形状が用途に合致したた...もっと読む

0人が参考にしています。

1件全て見る

よくあるご質問（FAQ）

Q使用しているネジもSUS製なんですか？

使用しているネジもSUS製になります。

Q記載してある画像の他にどんな組み付け方がありますか？

弊社の方にお気軽にお問い合わせください。
