メカニカル部品技術窓口
ステンレスマル穴パイジョンネジ穴加工
商品情報
製品仕様
ステンレスパイジョンの外観
ステンレスパイジョンの寸法図
| φd | φD | L | A | B | C | 2-M | 締付ネジ | |
|---|---|---|---|---|---|---|---|---|
| PE（3S・4S）223 | 8 | 15 | 24 | 11 | 13 | 9 | M3 | M4 |
| PC（3S・4S）223 | 9 | 15 | 25 | 12 | 13 | 9 | M3 | M4 |
| PF（3S・4S）223 | 10 | 15 | 26 | 12 | 14 | 9 | M3 | M4 |
| PG（3S・4S）223 | 12 | 22 | 28 | 14 | 14 | 9 | M3 | M4 |
| PJ（3S・4S）223 | 13 | 22 | 28 | 14 | 14 | 9 | M3 | M4 |
| φd | φD | L | A | B | C | 2-M | 締付ネジ | |
|---|---|---|---|---|---|---|---|---|
| PG（3S・4S）224 | 12 | 22 | 28 | 14 | 14 | 10 | M4 | M4 |
| PJ（3S・4S）224 | 13 | 22 | 28 | 14 | 14 | 10 | M4 | M4 |
| PN（3S・4S）224 | 16 | 25 | 36 | 18 | 18 | 13 | M4 | M5 |
| φd | φD | L | A | B | C | 2-M | 締付ネジ | |
|---|---|---|---|---|---|---|---|---|
| PG（4S）225 | 12 | 22 | 28 | 14 | 14 | 10 | M5 | M4 |
| PJ（3S・4S）225 | 13 | 22 | 28 | 14 | 14 | 10 | M5 | M4 |
| PN（3S・4S）225 | 16 | 25 | 36 | 18 | 18 | 13 | M5 | M5 |
| PL（3S・4S）225* | 19.1 | 30 | 43 | 23 | 20 | 15 | M5 | M5 |
| PQ（3S・4S）225 | 20 | 30 | 43 | 23 | 20 | 15 | M5 | M5 |
| φd | φD | L | A | B | C | 2-M | 締付ネジ | |
|---|---|---|---|---|---|---|---|---|
| PN（3S・4S）226 | 16 | 25 | 36 | 18 | 18 | 13 | M6 | M5 |
| PL（3S・4S）226* | 19.1 | 30 | 43 | 23 | 20 | 15 | M6 | M6 |
| PQ（3S・4S）226 | 20 | 30 | 43 | 23 | 20 | 15 | M6 | M5 |
| φd | φD | L | A | B | C | 2-M | 締付ネジ | |
|---|---|---|---|---|---|---|---|---|
| PL（3S・4S）228* | 19.1 | 30 | 43 | 23 | 20 | 15 | M8 | M5 |
| PQ（3S・4S）228 | 20 | 30 | 43 | 23 | 20 | 15 | M8 | M5 |
*印 : φdの公差は 0 / -0.05
この商品の使用例
使用例（1）
使用例（2）
使用例（3）
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
詳細情報
基本情報
ブラケットとパイプを組み合わせてアイデアを形にしていくステンレスパイジョン。
【特長】
・軽くて強いジュラルミン（A2017）製（一部SUS製も準備）。
・穴径をH8に仕上げアルマイト処理を施すことで防錆性と耐性をアップ。
・スリット締め付け構造で六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
・丸穴でスライド、転回が自在、フレキシブルな組立に。
・現状に合せて角穴とも自在に組合せ可能。
【用途】
・部品やボードの取付に。

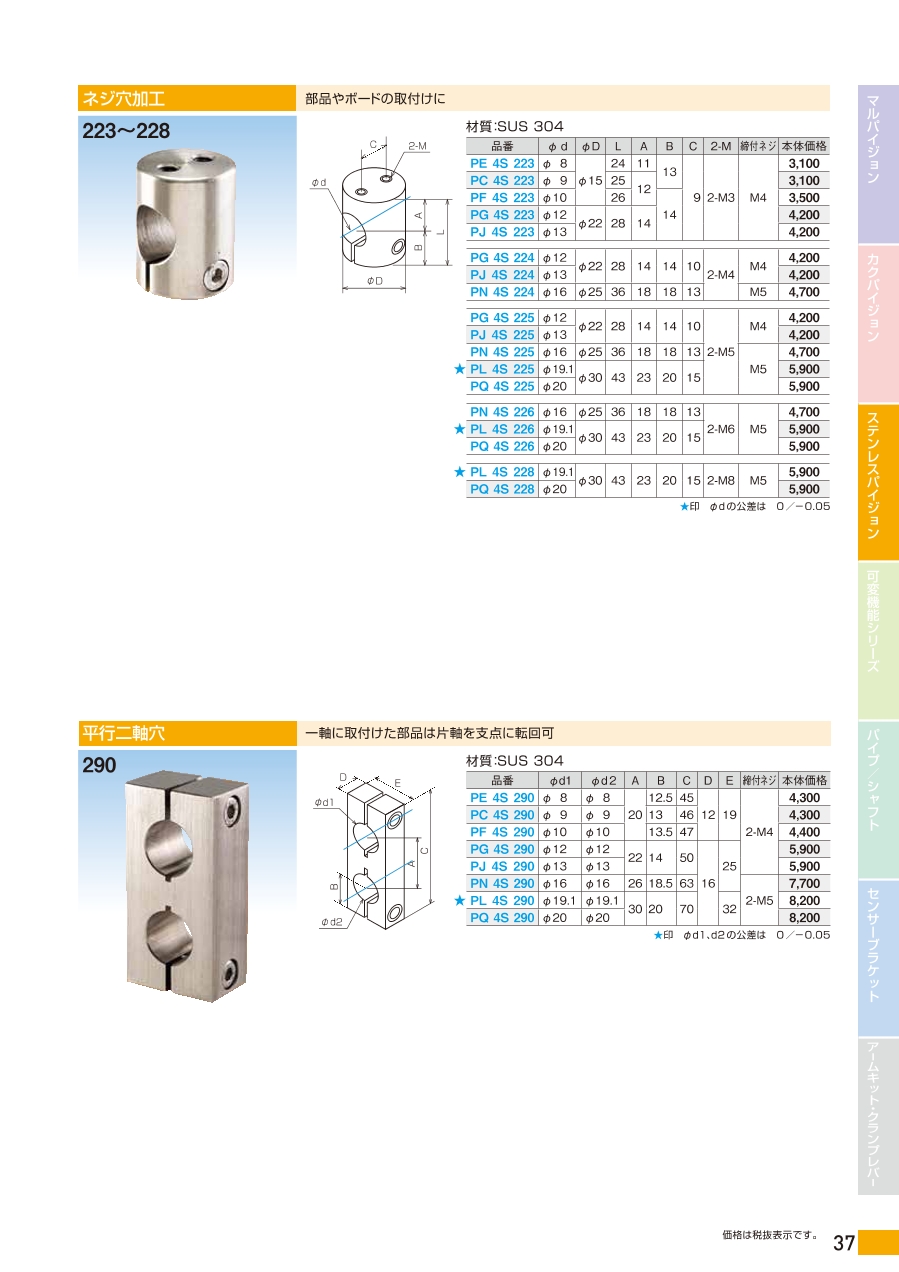

カタログ
