ステンレスカク・マル穴パイジョン角・角タイプ
商品情報
外形図
詳細
製品仕様
外観
規格表

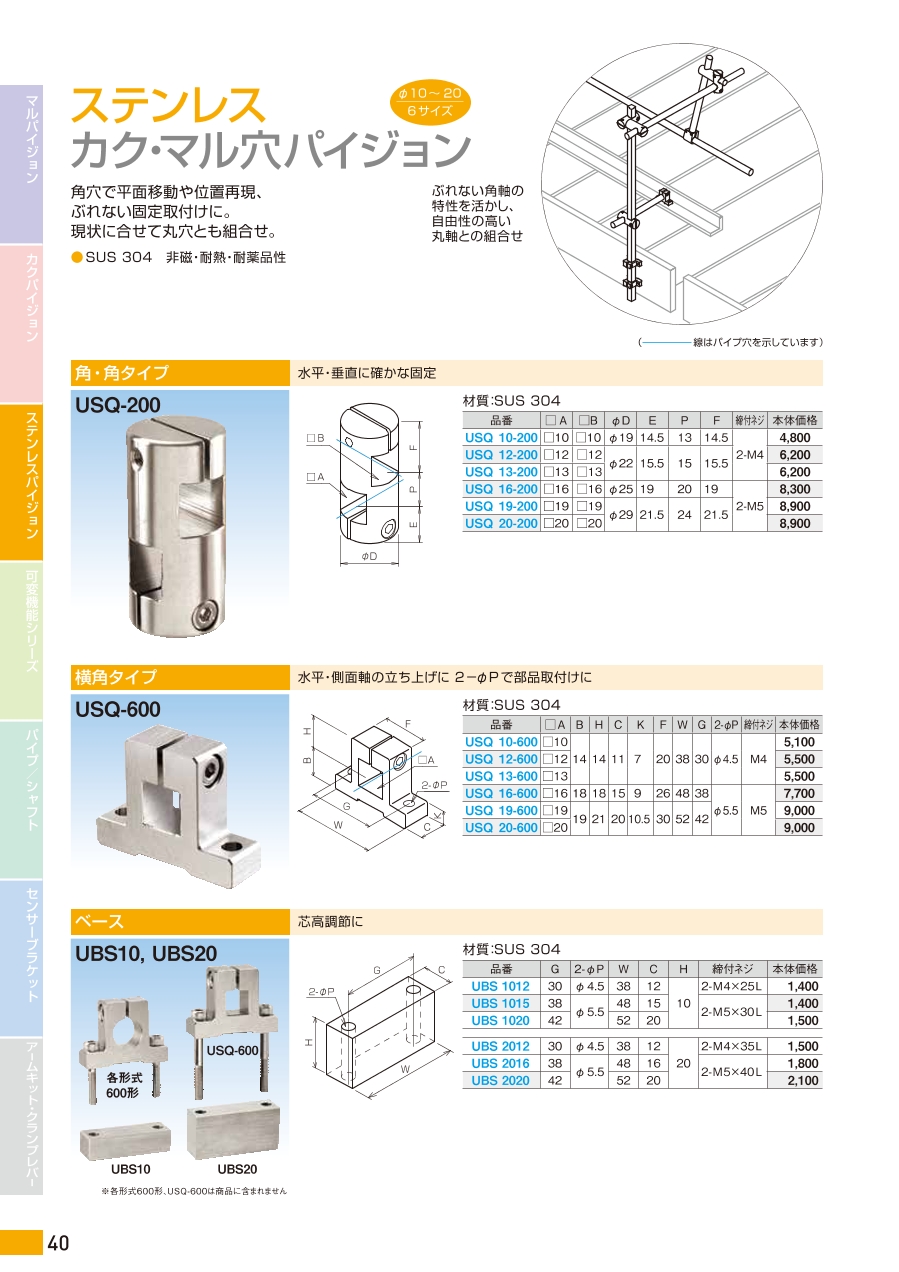

| 型番 | □A | □B | φD | E | P | F | 締付ネジ |
|---|---|---|---|---|---|---|---|
| USQ 10 -200 | □10 | □10 | φ19 | 14.5 | 13 | 14.5 | M4 |
| USQ 12 -200 | □12 | □12 | φ22 | 15.5 | 15 | 15.5 | M4 |
| USQ 13 -200 | □13 | □13 | φ22 | 15.5 | 15 | 15.5 | M4 |
| USQ 16 -200 | □16 | □16 | φ25 | 19 | 20 | 19 | M5 |
| USQ 19 -200 | □19 | □19 | φ29 | 21.5 | 24 | 21.5 | M5 |
| USQ 20 -200 | □20 | □20 | φ29 | 21.5 | 24 | 21.5 | M5 |
商品特長詳細
- スリット締め付け構造により六角レンチで組立可能。
- 5色（ホワイト・ブラック・ゴールド・レッド・ブルー）のカラー化に対応。
開発秘話
パイジョンはお客さまのムダを省くために開発されました。
ブラケットはお客さまが外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客さまで製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それをなくすためにパイジョンはブラケットを標準化しお客さまにすぐに使用して頂けるように製作しました。
詳細情報
基本情報
ダブル支柱タイプのステンレスカク・マル穴パイジョン角・角タイプ。
【特長】
・角穴で平面移動や位置再現、ぶれない固定取り付けに現状に合わせて丸穴とも組み合せ可能。
・穴径をH8に仕上げアルマイト処理を施し、防錆性と耐性を高めたステンレスパイジョン。
【用途】
・ブラケットとパイプを組み合わせてアイデアを形にする。
・水平、垂直の固定に使用。
