ステンレスカク・マル穴パイジョン角・ネジタイプ（軸に平行2個ネジ）
- 通常単価(税別)
- 4,346円～6,693円
- 税込単価
- 4,781円～7,362円
ブラケットとパイプを組み合わせてアイデアを形にしていくもの。【特長】・ステンレ...
詳細情報を確認する商品情報
2ヶのネジ（軸に直角）でボードや機能器具取付けに適したステンレスパイジョン
使用例1
使用例2
使用例3

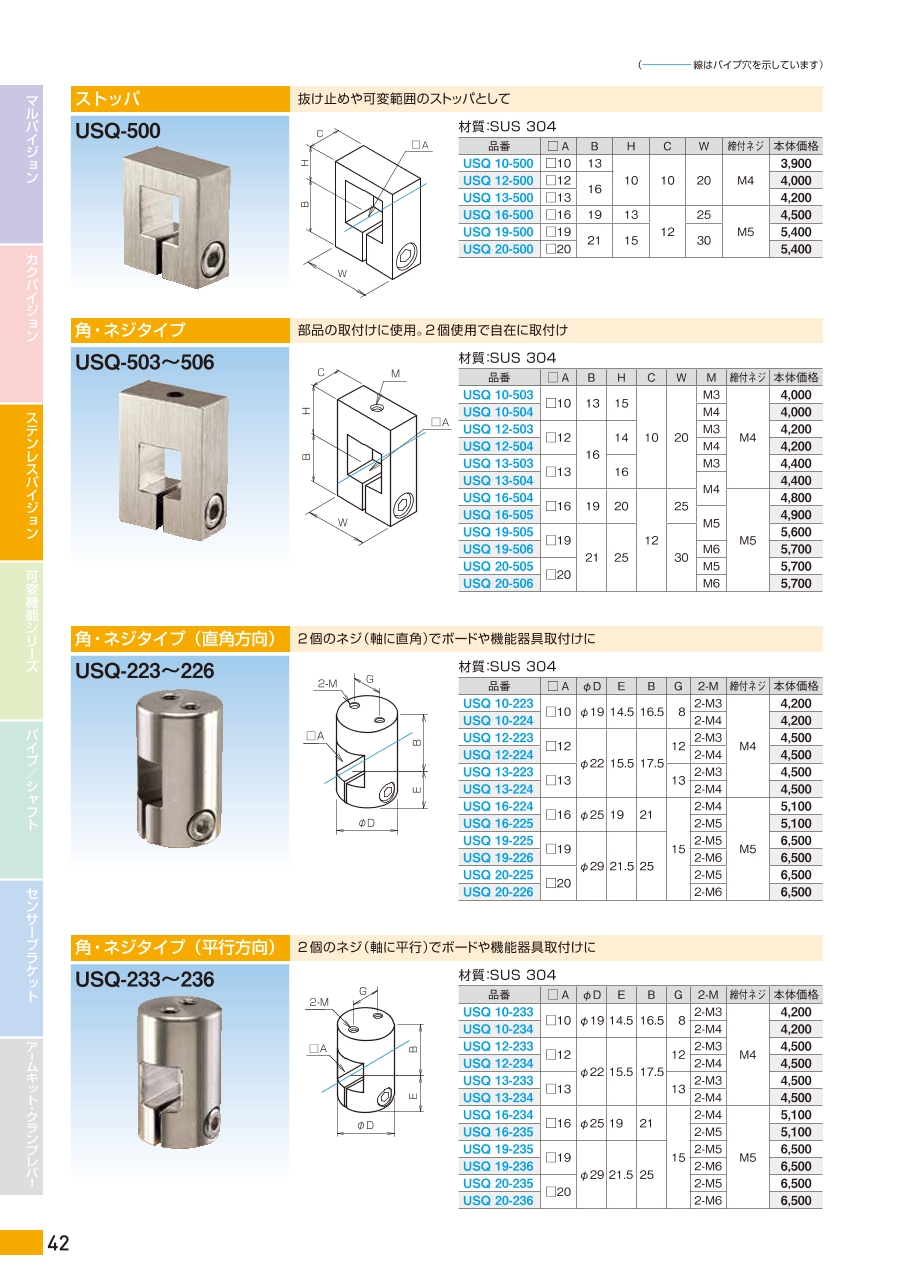

寸法図
※材質=SUS304
| □A | φD | E | B | G | 2-M | 締付ネジ | |
|---|---|---|---|---|---|---|---|
| USQ 10 -223 | □10 | φ19 | 14.5 | 16.5 | 8 | M3 | M4 |
| USQ 10 -224 | M4 | ||||||
| USQ 12 -223 | □12 | φ22 | 15.5 | 17.5 | 12 | M3 | M4 |
| USQ 12 -224 | M4 | ||||||
| USQ 13 -223 | □13 | φ22 | 15.5 | 17.5 | 13 | M3 | M4 |
| USQ 13 -224 | M4 | ||||||
| USQ 16 -224 | □16 | φ25 | 19 | 21 | 15 | M4 | M5 |
| USQ 16 -225 | M5 | ||||||
| USQ 19 -225 | □19 | φ29 | 21.5 | 25 | 15 | M5 | M5 |
| USQ 19 -226 | M6 | ||||||
| USQ 20 -225 | □20 | φ29 | 21.5 | 25 | 15 | M5 | M5 |
| USQ 20 -226 | M6 |
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,346円 ( 4,781円 ) | 5日目 |
4,346円 ( 4,781円 ) | 5日目 |
4,458円 ( 4,904円 ) | 5日目 |
4,458円 ( 4,904円 ) | 5日目 |
4,458円 ( 4,904円 ) | 5日目 |
4,458円 ( 4,904円 ) | 5日目 |
5,352円 ( 5,887円 ) | 5日目 |
5,352円 ( 5,887円 ) | 5日目 |
6,693円 ( 7,362円 ) | 5日目 |
6,693円 ( 7,362円 ) | 5日目 |
6,693円 ( 7,362円 ) | 5日目 |
6,693円 ( 7,362円 ) | 5日目 |
詳細情報
基本情報
ブラケットとパイプを組み合わせてアイデアを形にしていくもの。
【特長】
・ステンレス（SUS304）製。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めている。
・スリット締め付け構造で六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
【用途】
・2個のネジ（軸に平行）でボードや機能器具の取付け。
