メカニカル部品技術窓口
カクパイジョン角・ボスタイプ
未確定：候補が20型番あります。
商品情報
外形図
規格表
| 型番 | □A | φD2 | φD1 | E | B | F | 締付ネジ |
|---|---|---|---|---|---|---|---|
| SH06-204 | □6 | φ6 | φ13 | 10.5 | 6 | 13.5 | M3 |
| SH08-204 | □8 | φ8 | φ15 | 13.5 | 6.5 | 15 | M4 |
| SH09-204 | □9 | φ9 | φ19 | 14.5 | 7.5 | 19 | |
| SH1009-204 | □10 | 8 | |||||
| SH10-204 | φ10 | ||||||
| SH1210-204 | □12 | φ22 | 15.5 | 9 | 22 | ||
| SH12-204 | φ12 | ||||||
| SH1310-204 | □13 | φ10 | |||||
| SH1312-204 | φ12 | ||||||
| SH13-204 | φ13 | ||||||
| SH1513-204 | □15 | φ25 | 19 | 11 | 25 | M5 | |
| SH15-204 | φ15 | ||||||
| SH1615-204 | □16 | ||||||
| SH16-204 | φ16 | ||||||
| SH1915-204 | □19 | φ15 | φ29 | 21.5 | 13.5 | 30 | |
| SH1916-204 | φ16 | ||||||
| SH19-204 | φ19 | ||||||
| SH2019-204 | □20 | ||||||
| SH20-204 | φ20 | ||||||
| SH2519-204 | □25 | φ19 | φ41 | 25 | 17 | M6 | |
| SH2520-204 | φ20 | ||||||
| SH25-204 | φ25 | 40 |
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
1,789円 ( 1,968円 ) | 5日目 |
2,057円 ( 2,263円 ) | 4日目 |
1,887円 ( 2,076円 ) | 5日目 |
1,880円 ( 2,068円 ) | 在庫品1日目当日出荷可能 |
2,863円 ( 3,149円 ) | 在庫品1日目当日出荷可能 |
2,223円 ( 2,445円 ) | 5日目 |
2,789円 ( 3,068円 ) | 5日目 |
3,272円 ( 3,599円 ) | 5日目 |
3,187円 ( 3,506円 ) | 在庫品1日目当日出荷可能 |
4,773円 ( 5,250円 ) | 5日目 |
1,790円 ( 1,969円 ) | 5日目 |
2,111円 ( 2,322円 ) | 5日目 |
2,223円 ( 2,445円 ) | 5日目 |
2,223円 ( 2,445円 ) | 5日目 |
2,781円 ( 3,059円 ) | 5日目 |
2,781円 ( 3,059円 ) | 5日目 |
3,117円 ( 3,429円 ) | 5日目 |
3,117円 ( 3,429円 ) | 5日目 |
3,117円 ( 3,429円 ) | 5日目 |
4,793円 ( 5,272円 ) | 5日目 |

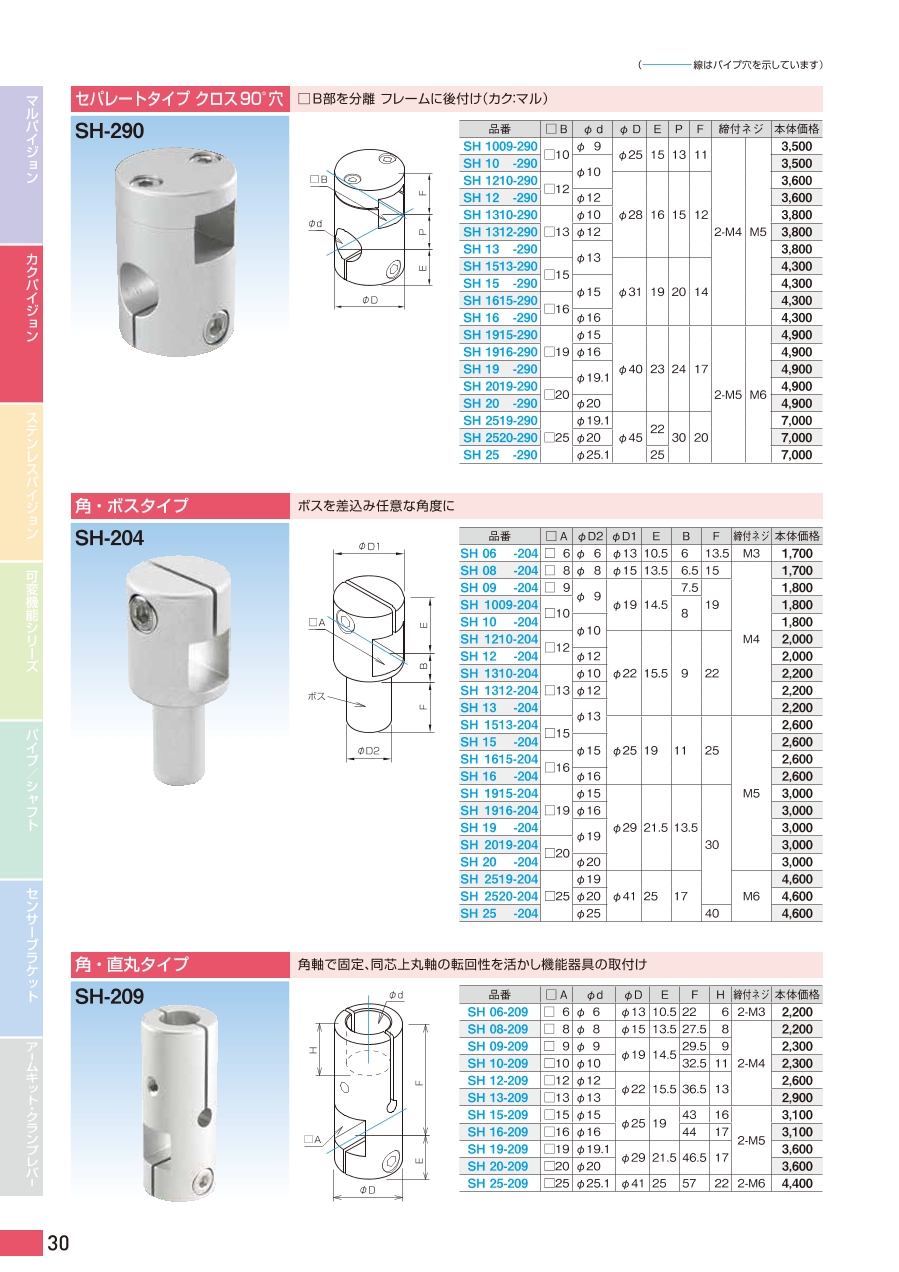

カタログ
カクパイジョン角・ボスタイプのレビュー
センサー固定用
5
5.02020/07/07
光電センサの取付に使用しました。斜め取付だったので
組付け時に微調整しやすく助かりました。
0人が参考にしています。
半導体の検査機械に使用
5
5.02020/04/08
製品の見た目と組み立てやすさで、この商品を選定しました。この商品に辿り着くまでに色々と選定しました。小さめの機械でスペー...もっと読む
0人が参考にしています。
