三好キカイ（旧三好パイジョン）

カクパイジョンストッパ

カタログ |

数量スライド割引
一部当日出荷可能

この商品のFAQをみる（2件）

通常単価(税別): 1,440円～3,678円

税込単価: 1,584円～4,046円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三好キカイ（旧三好パイジョン）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三好キカイ（旧三好パイジョン）

通常出荷日：在庫品1日目

ブラケットとパイプを組み合わせてアイデアを形にしていくシングル支柱タイプ。【特...

形状
位置決め用ストッパー
セパレート機能
なし
適応支柱形状
角
材質
アルミニウム
表面処理
白アルマイト
カラー
ホワイト（標準品）

未確定：候補が11型番あります。

商品情報
型番リスト
詳細情報

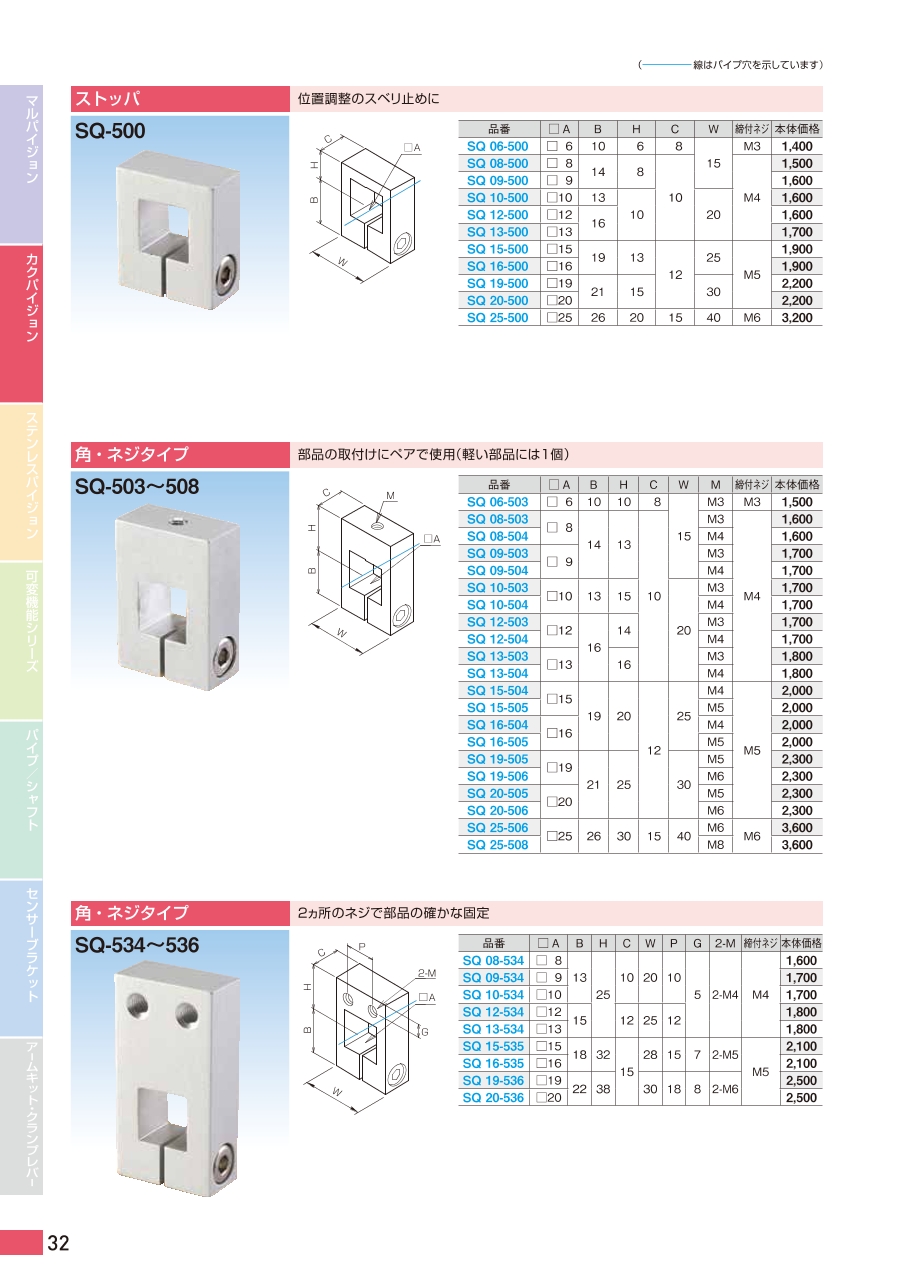

カタログ

商品情報

外形図

規格表

型番	□A	B	H	C	W	締付ネジ
SQ06-500	□6	10	6	8	15	M3
SQ08-500	□8	14	8	10	15	M4
SQ09-500	□9	14	8	10	15	M4
SQ10-500	□10	13	10	10	20	M4
SQ12-500	□12	16	10	10	20	M4
SQ13-500	□13	16	10	10	20	M4
SQ15-500	□15	19	13	12	25	M5
SQ16-500	□16	19	13	12	25	M5
SQ19-500	□19	21	15	12	30	M5
SQ20-500	□20	21	15	12	30	M5
SQ25-500	□25	26	20	15	40	M6

使用例

位置調整のスベリ止めとして使用するシングル支柱タイプのストッパ

使用例1
位置調整として

使用例2

使用例3

開発秘話

パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。

型番リスト

表示件数

型番

適応支柱サイズ（Φ,□）

(mm)

□A(□S)

(mm)

最小発注数量

6	□6	1個
8	□8	1個
9	□9	1個
10	□10	1個
12	□12	1個
13	□13	1個
15	□15	1個
16	□16	1個
19	□19	1個
20	□20	1個
25	□25	1個

通常単価(税別) (税込単価)	通常出荷日

1,440円 ( 1,584円 )	5日目
1,597円 ( 1,757円 )	3日目
1,664円 ( 1,830円 )	5日目
1,837円 ( 2,021円 )	4日目
1,783円 ( 1,961円 )	在庫品1日目当日出荷可能
1,797円 ( 1,977円 )	3日目
2,215円 ( 2,437円 )	在庫品1日目当日出荷可能
2,029円 ( 2,232円 )	4日目
2,223円 ( 2,445円 )	3日目
2,232円 ( 2,455円 )	在庫品1日目当日出荷可能
3,678円 ( 4,046円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

ブラケットとパイプを組み合わせてアイデアを形にしていくシングル支柱タイプ。
【特長】
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めていく。
・スリット締め付け構造で、六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
・外径公差をパイジョンの内径公差に合わせたステンレスパイプを準備。
【用途】
・位置調整のスベリ止めに利用可能。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

三好キカイ（旧三好パイジョン）
カクパイジョン 3次元角タイプ
角軸だから振れなく平面移動ができます。
三好キカイ（旧三好パイジョン）
ステンレスカク・マル穴パイジョン角・ネジタイプ（軸に直角2個ネジ）
2ヵ所のネジ(軸に直角)でボードや機能器具取付けができます。
三好キカイ（旧三好パイジョン）
マルパイジョン同径穴タイプネジ穴加工角型
部品やボードの取付けに使用できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

カクパイジョンストッパのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Qブラケットの脱着を繰り返すと締結力は弱まりますか？

パイジョンの内径、パイプの外径の精度を高めて製作していますので負荷を掛けることなく締め付けができ、一定の締結力を保つことができます。

Q記載してある画像の他にどんな組み付け方がありますか？

弊社の方にお気軽にお問い合わせください。
