三好キカイ（旧三好パイジョン）

カクパイジョン 3次元角タイプ

Name: カクパイジョン 3次元角タイプ
Brand: 三好キカイ（旧三好パイジョン）
SKU: 221004921472
Rating: 5 (1 reviews)

カタログ |

通常単価(税別): 4,274円～7,973円

税込単価: 4,701円～8,770円

通常出荷日：4日目～9日目

ブラケットとパイプを組み合わせて使用する支柱クランプ。【特長】・軽くて強いジュラルミン（A2017）製...

詳細を確認

55.0

よく一緒に見られています

三好キカイ（旧三好パイジョン）

マルパイジョン同径穴タイプ片方ボス

通常価格(税別)： 1,157円 (税込価格：1,273円)

通常出荷日：在庫品1日目

よく一緒に見られています

三好キカイ（旧三好パイジョン）

マルパイジョン同径穴タイプネジ穴加工垂直

通常価格(税別)： 1,683円 (税込価格：1,851円)

通常出荷日：5 日目～

未確定：候補が11型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報

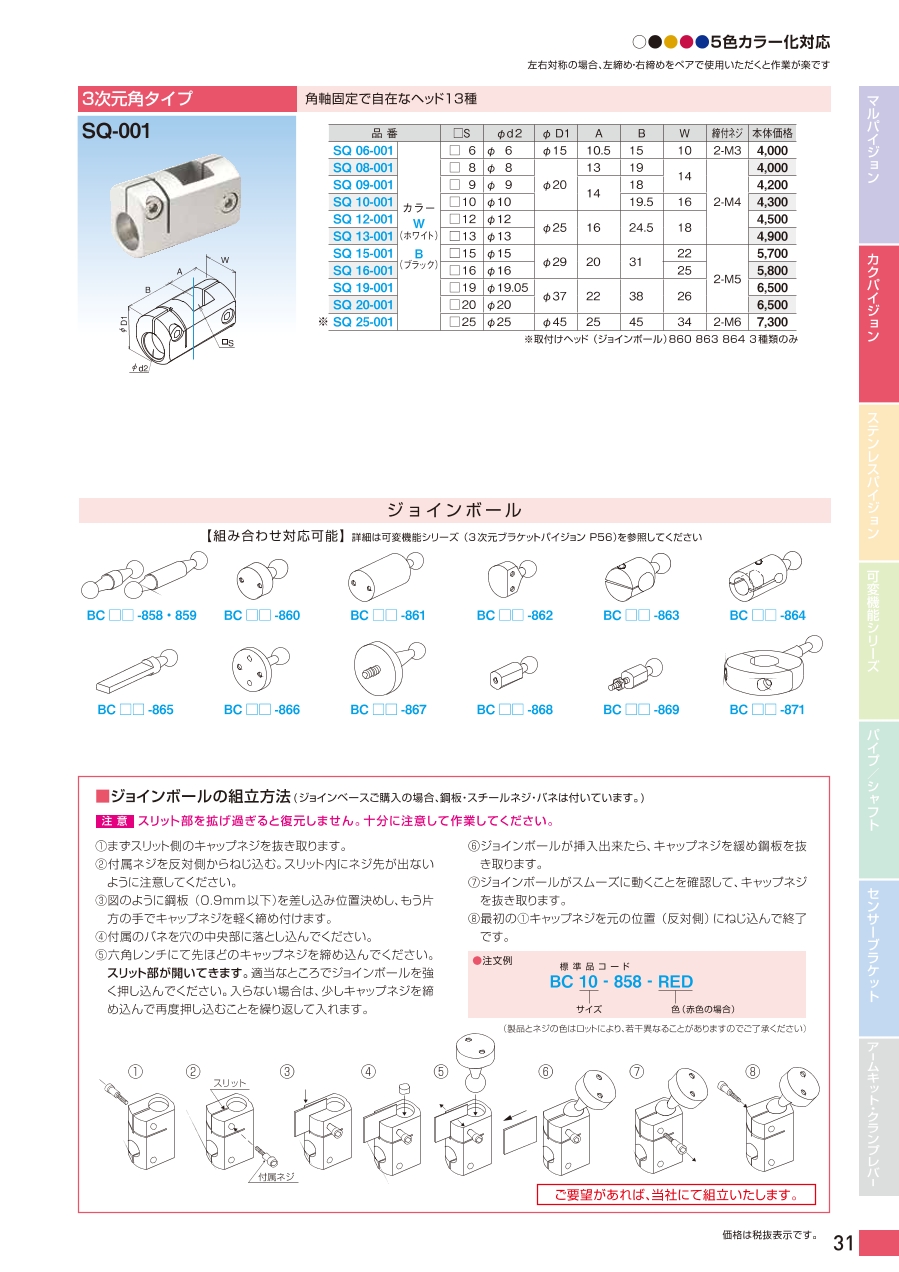

カタログ

商品情報

外形図

SQ001角穴タイプの寸法図

製品仕様

SQ001角穴タイプの外観

規格表

型番		色	□S	φd2	φD1	A	B	W	締付ネジ
SQ06-	001	W/B	□6	φ6	φ15	10.5	15	10	M3
SQ08-			□8	φ8	φ20	13	19	14	M4
SQ09-			□9	φ9		14	18	14
SQ10-			□10	φ10		14	19.5	16
SQ12-			□12	φ12	φ25	16	24.5	18
SQ13-			□13	φ13	φ25	16	24.5	18
SQ15-			□15	φ15	φ29	20	31	22	M5
SQ16-			□16	φ16	φ29	20	31	25
SQ19-			□19	φ19.05	φ37	22	38	26
SQ20-			□20	φ20	φ37	22	38	26
SQ25-*			□25	φ25	φ45	25	45	34	M6

※ 取り付けヘッド（ジョインボール） 860 863 864 3種類のみ

使用例

共通使用例

商品特長詳細

※ 角軸だから振れなく平面移動ができる。

開発秘話

パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。

型番リスト

表示件数

型番

適応支柱サイズ（Φ,□）

(mm)

□A(□S)

(mm)

最小発注数量

6	□6	1個
8	□8	1個
9	□9	1個
10	□10	1個
12	□12	1個
13	□13	1個
15	□15	1個
16	□16	1個
19.05	□19	1個
20	□20	1個
25	□25	1個

通常単価(税別) (税込単価)	通常出荷日

4,975円 ( 5,473円 )	7日目
4,914円 ( 5,405円 )	7日目
4,274円 ( 4,701円 )	7日目
4,280円 ( 4,708円 )	7日目
5,143円 ( 5,657円 )	4日目
4,891円 ( 5,380円 )	7日目
6,502円 ( 7,152円 )	7日目
6,980円 ( 7,678円 )	7日目
6,487円 ( 7,136円 )	7日目
7,704円 ( 8,474円 )	9日目
7,973円 ( 8,770円 )	7日目

詳細情報

基本情報

基本情報

ブラケットとパイプを組み合わせて使用する支柱クランプ。
【特長】
・軽くて強いジュラルミン（A2017）製。一部SUS製も準備している。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めている。
・スリット締め付け構造で六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
・外径公差をパイジョンの内径公差に合わせたステンレスパイプを準備している。
・5色（ホワイト・ブラック・ゴールド・レッド・ブル）のカラー化に対応している。
【用途】
・可変時の位置再現を簡単にできる。

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

三好キカイ（旧三好パイジョン）
ステンレスカク・マル穴パイジョン角・ネジタイプ（軸に直角2個ネジ）
2ヵ所のネジ（軸に直角）でボードや機能器具取り付けができます。
三好キカイ（旧三好パイジョン）
マルパイジョン同径穴タイプネジ穴加工角型
部品やボードの取り付けに使用できます。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
