三好キカイ（旧三好パイジョン）

3次元ブラケット標準品垂直取付

カタログ |

数量スライド割引

通常単価(税別): 4,793円～8,369円

税込単価: 5,272円～9,206円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三好キカイ（旧三好パイジョン）

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

三好キカイ（旧三好パイジョン）

通常出荷日：在庫品1日目

ブラケットとパイプを組み合わせて使用する3次元可変ブラケット。【特長】・縦横い...

種類
セット品
形状
標準タイプ
材質
A2017
穴数
3穴
穴形状
丸

未確定：候補が9型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

規格表

型番	色	φd1 （H8）	φD1	A	B	W	G	L	φD2	E	締付ネジ	耐荷重 N
BC364S-	W／B	φ6	φ15	10	15	10	10	54	φ13	7	M3	23
BC364E-		φ8	φ20	13	19.5	14	13	66	φ15	9	M4	26
BC364C-		φ9		13	19		13	66.5		10		33
BC364F-		φ10		15	19.5		15	70.5		11		37
BC364G-		φ12	φ25		25.5	18		83.5	φ22	13		78
BC364J-		φ13	φ25		25.5	18		84.5	φ22	14		98
BC364K-		φ15	φ29	18	33	22	18	100.5	φ25		M5	138
BC364N-		φ16	φ29	18	33	22	18	102.5	φ25			154
BC364L-		φ19.1	φ37	22	39	26	22	119	φ29	18		167
BC364Q-		φ20	φ37	22	39	26	22	120.5	φ29	18		177

使用例

共通使用例

開発秘話

パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。

型番リスト

表示件数

型番

耐荷重

(N)

長さ

(mm)

カラー

表面処理

穴径

φD2

最小発注数量

33	66.5	ブラック	黒アルマイト	9	15	1個
26	66	ブラック	黒アルマイト	8	15	1個
37	70.5	ホワイト	白アルマイト	10	15	1個
78	83.5	ブラック	黒アルマイト	12	22	1個
78	83.5	ホワイト	白アルマイト	12	22	1個
138	100.5	ホワイト	白アルマイト	15	25	1個
177	120.5	ブラック	黒アルマイト	20	29	1個
23	54	ブラック	黒アルマイト	6	13	1個
23	54	ホワイト	白アルマイト	6	13	1個

通常単価(税別) (税込単価)	通常出荷日

5,352円 ( 5,887円 )	9日目
4,970円 ( 5,467円 )	9日目
5,463円 ( 6,009円 )	9日目
5,851円 ( 6,436円 )	3日目
5,575円 ( 6,133円 )	9日目
8,115円 ( 8,927円 )	4日目
8,369円 ( 9,206円 )	9日目
5,113円 ( 5,624円 )	4日目
4,793円 ( 5,272円 )	9日目

詳細情報

基本情報

基本情報

ブラケットとパイプを組み合わせて使用する3次元可変ブラケット。
【特長】
・縦横いずれにもパイプで延長汎用性が高い標準品。
・シャフトで遠隔取付に（最大曲げ角45°）。
・カラーは、W（ホワイト）／B（ブラック）のいずれかをご指定下さい。
・ハンドル付きネジも用意しております。
・軽くて強いジュラルミン（A2017）製。一部SUS製も準備している。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めている。
・スリット締め付け構造で六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
・外径公差をパイジョンの内径公差に合わせたステンレスパイプを準備している。
・5色（ホワイト・ブラック・ゴールド・レッド・ブル）のカラー化に対応している。
【用途】
・機器取り付けの微調整に使用可能。

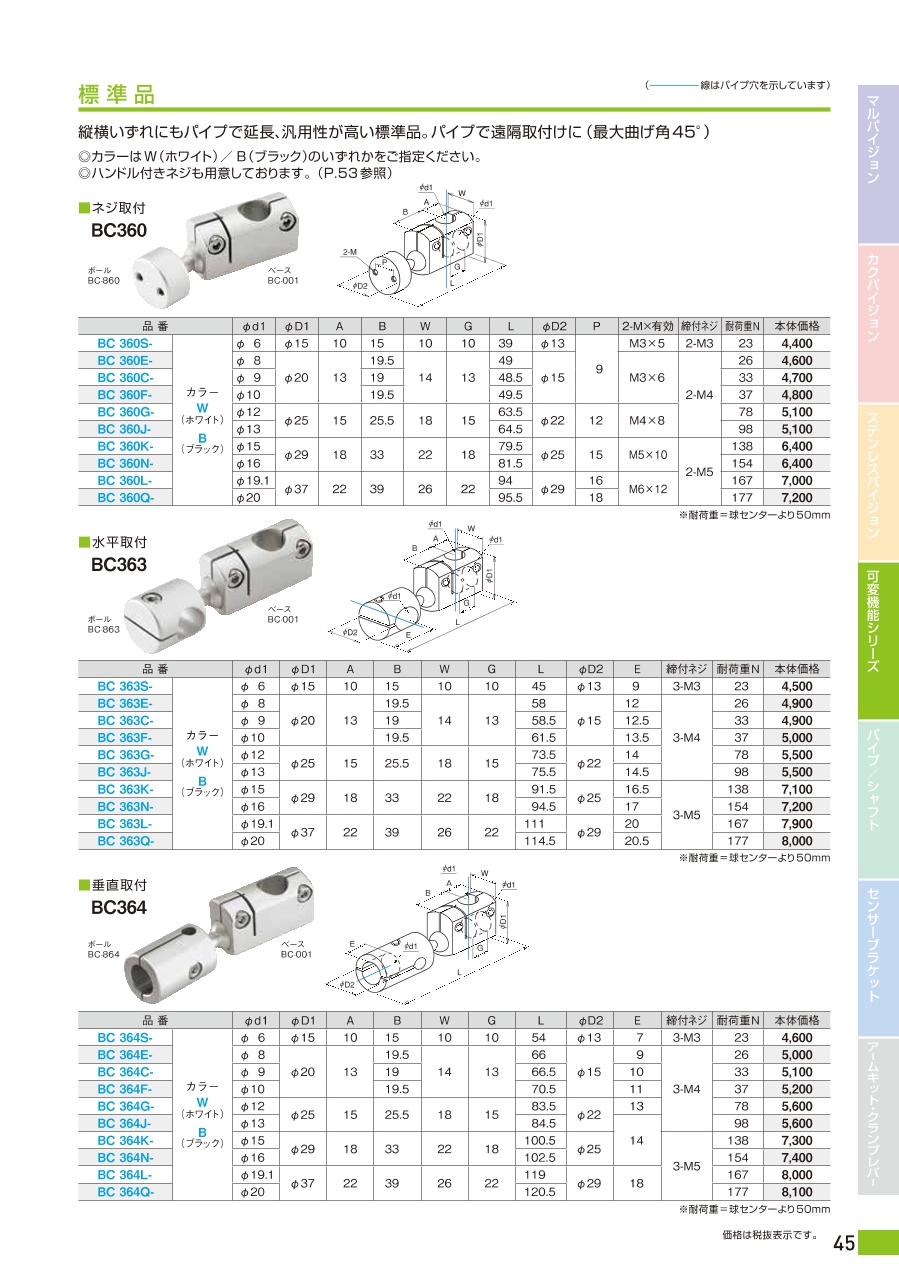

カタログ

商品TOP

カタログ (見開き版)

商品担当おすすめ

三好キカイ（旧三好パイジョン）
3次元ブラケット可変機能シリーズジョインボール BC871
ジョインベースと組合わせでご使用下さい。組立ても致します。
三好キカイ（旧三好パイジョン）
ボールブラケット（カメラ・ビデオ用ユニファイネジ）
ジョインボールはセンサーブラケットなどの部品取付に便利です。ジョインベースはカメラ、ビデオの取付にネジを合わせています。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
