3次元ブラケット 選定部品 ジョインベース 角穴タイプ
- 通常単価(税別)
- 4,468円～4,501円
- 税込単価
- 4,915円～4,951円
ブラケットとパイプを組み合わせて使用する3次元可変ブラケット。 【特長】 ・軽...
詳細情報を確認する- カラー
- ホワイト
- 材質
- A2017
- 表面処理
- 白アルマイト
- 穴数
- 2穴
- 穴形状
- 角・丸
商品情報

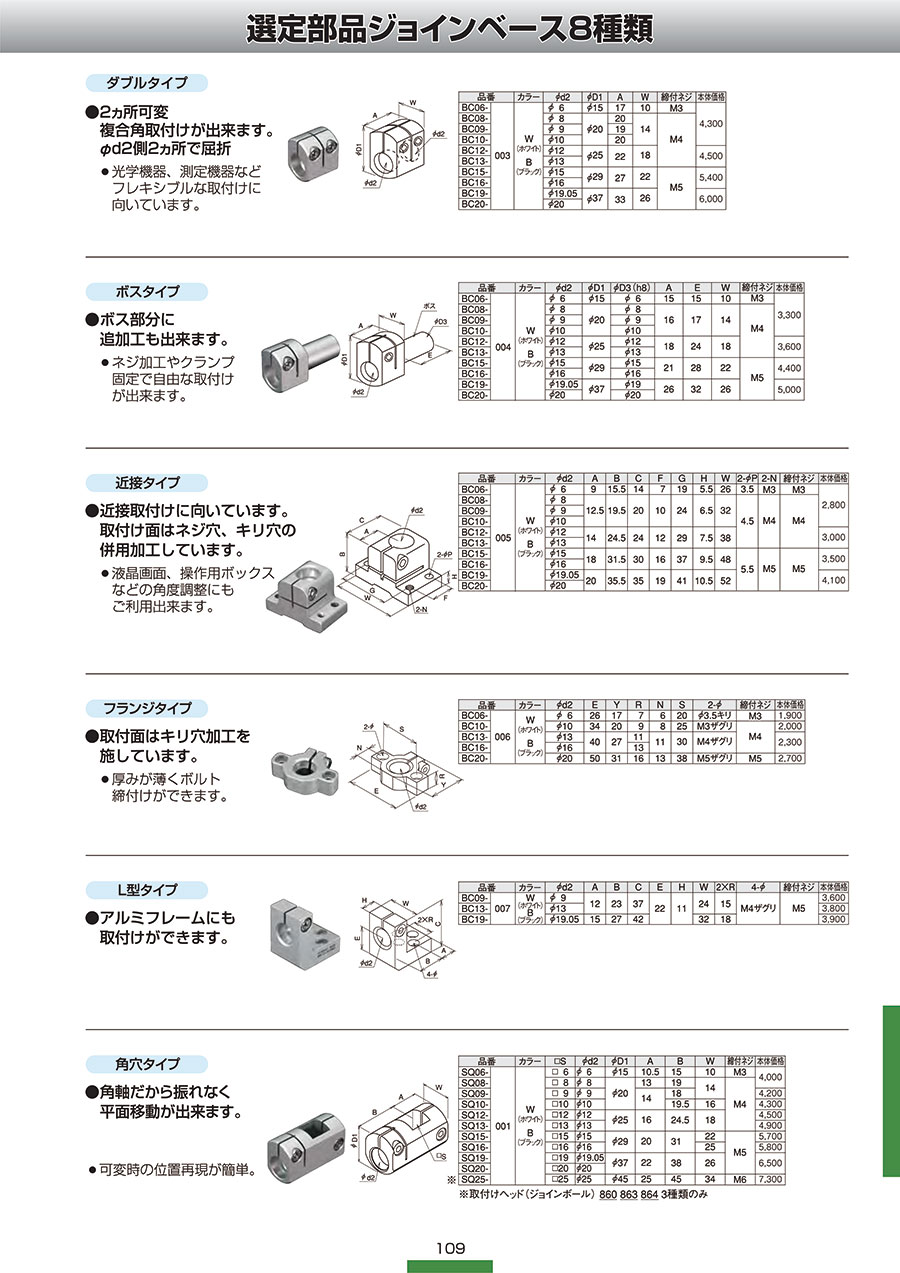

製品仕様
SQ001角穴タイプの外観
SQ001角穴タイプの寸法図
| 品 番 | 色 | □S | φd2 | φD1 | A | B | W | 締付ネジ | |
|---|---|---|---|---|---|---|---|---|---|
| SQ06- | 001 | W/B | □6 | φ6 | φ15 | 10.5 | 15 | 10 | M3 |
| SQ08- | □8 | φ8 | φ20 | 13 | 19 | 14 | M4 | ||
| SQ09- | □9 | φ9 | 14 | 18 | |||||
| SQ10- | □10 | φ10 | 19.5 | 16 | |||||
| SQ12- | □12 | φ12 | φ25 | 16 | 24.5 | 18 | |||
| SQ13- | □13 | φ13 | |||||||
| SQ15- | □15 | φ15 | φ29 | 20 | 31 | 22 | M5 | ||
| SQ16- | □16 | φ16 | 25 | ||||||
| SQ19- | □19 | φ19.05 | φ37 | 22 | 38 | 26 | |||
| SQ20- | □20 | φ20 | |||||||
| SQ25- | □25 | φ25 | φ45 | 25 | 45 | 34 | M6 | ||
使用例
共通使用例
共通使用例
共通使用例
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。しかし外注先の減少によりお客様で製作をしなければならなくなりました。その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
詳細情報
基本情報
ブラケットとパイプを組み合わせて使用する3次元可変ブラケット。
【特長】
・軽くて強いジュラルミン（A2017）製。一部SUS製も準備している。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めている。
・スリット締め付け構造で六角レンチで組立可能。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
・外径公差をパイジョンの内径公差に合わせたステンレスパイプを準備している。
・5色（ホワイト・ブラック・ゴールド・レッド・ブル）のカラー化に対応している。
【用途】
・可変時の位置再現を簡単にできる。
