3次元ブラケット選定部品ジョインベースネジ固定タイプ
- 通常単価(税別)
- 4,562円～4,684円
- 税込単価
- 5,018円～5,152円
スリット締め付け構造で六角レンチで組立可能なジョインベースネジ固定タイプ。【特長】・軽くて強いジュラル...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
3次元ブラケット選定部品ジョインベースネジ固定タイプの特長
ネジ固定タイプの外観
ネジ固定タイプの寸法図
| 品番 | 色 | φd2 | φD1 | A | W | H | P | 2-M1 | 2-M2×有効 | 締付ネジ | |
|---|---|---|---|---|---|---|---|---|---|---|---|
| BC06- | 002 | W/B | φ6 | φ15 | 21 | 10 | 7 | 10 | M3 | M3×7 | M3 |
| BC08- | φ8 | φ20 | 27 | 14 | 10 | 12 | M4 | M4×10 | M4 | ||
| BC09- | φ9 | ||||||||||
| BC10- | φ10 | ||||||||||
| BC12- | φ12 | φ25 | 31 | 18 | 15 | M4×12 | |||||
| BC13- | φ13 | ||||||||||
| BC15- | φ15 | φ29 | 35 | 22 | 12 | 18 | M5 | M5×12.5 | M5 | ||
| BC16- | φ16 | ||||||||||
| BC19- | φ19.05 | φ37 | 45 | 26 | 25 | M6 | M6×15 | ||||
| BC20- | φ20 | ||||||||||
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
詳細情報
基本情報
スリット締め付け構造で六角レンチで組立可能なジョインベースネジ固定タイプ。
【特長】
・軽くて強いジュラルミン（A2017）製。一部SUS製。
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能。
・外径公差をパイジョンの内径公差に合わせたステンレスパイプを準備。
・5色（ホワイト・ブラック・ゴールド・レッド・ブル）のカラー化に対応。
【用途】
・側面と端面にネジ加工しており、面に直取り付け可能。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

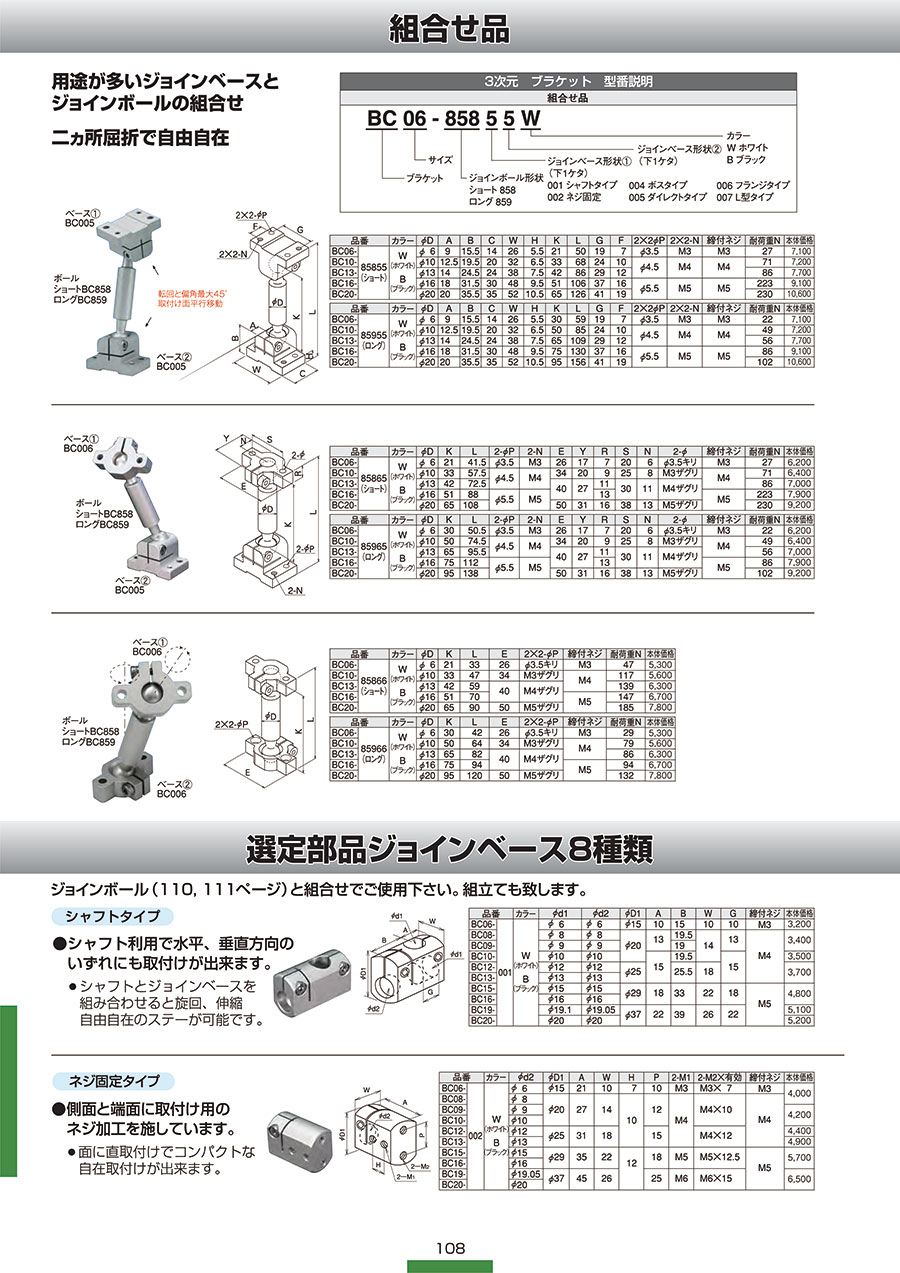

カタログ
商品担当おすすめ
三好キカイ（旧三好パイジョン）
ボールブラケット（カメラ・ビデオ用ユニファイネジ）
ジョインボールはセンサーブラケットなどの部品取付に便利です。ジョインベースはカメラ、ビデオの取付にネジを合わせています。
