3次元ブラケット選定部品 ジョインベース シャフトタイプ
- 通常単価(税別)
- 3,390円～5,447円
- 税込単価
- 3,729円～5,992円
ブラケットとパイプを組み合わせてアイデアを形にしていく3次元可変ブラケットです。【特長】・穴径をH8に...
詳細を確認
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
規格表
| 型 番 | 色 | φd1（H8） | φd2 | φD1 | A | B | W | G | 締付ネジ | |
|---|---|---|---|---|---|---|---|---|---|---|
| BC06- | 001 | W/B | φ6 | φ6 | φ15 | 10 | 15 | 10 | 10 | M3 |
| BC08- | φ8 | φ8 | φ20 | 13 | 19.5 | 14 | 13 | M4 | ||
| BC09- | φ9 | φ9 | 19 | |||||||
| BC10- | φ10 | φ10 | 15 | 19.5 | 15 | |||||
| BC12- | φ12 | φ12 | φ25 | 25.5 | 18 | |||||
| BC13- | φ13 | φ13 | ||||||||
| BC15- | φ15 | φ15 | φ29 | 18 | 33 | 22 | 18 | M5 | ||
| BC16- | φ16 | φ16 | ||||||||
| BC19- | φ19.1 | φ19.05 | φ37 | 22 | 39 | 26 | 22 | |||
| BC20- | φ20 | φ20 | ||||||||
使用例
使用例1
シャフトを利用し水平、垂直方向いずれにも使用可能
使用例2
使用例3
開発秘話
パイジョンはお客様のムダを省くために開発されました。
ブラケットはお客様が外注先に作成を依頼しているケースがほとんどでした。
しかし外注先の減少によりお客様で製作をしなければならなくなりました。
その際に、図面の作成、材料費、製作時間等のムダなコストや時間が発生していました。
それを無くすためにパイジョンはブラケットを標準化しお客様にすぐに使用して頂けるように製作しました。
型番リスト
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,390円 ( 3,729円 ) | 9日目 |
3,490円 ( 3,839円 ) | 3日目 |
3,696円 ( 4,066円 ) | 9日目 |
4,072円 ( 4,479円 ) | 3日目 |
3,961円 ( 4,357円 ) | 在庫品1日目当日出荷可能 |
3,856円 ( 4,242円 ) | 5日目 |
5,095円 ( 5,605円 ) | 9日目 |
5,298円 ( 5,828円 ) | 3日目 |
4,637円 ( 5,101円 ) | 5日目 |
5,436円 ( 5,980円 ) | 3日目 |
4,920円 ( 5,412円 ) | 9日目 |
5,447円 ( 5,992円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ブラケットとパイプを組み合わせてアイデアを形にしていく3次元可変ブラケットです。
【特長】
・穴径をH8に仕上げアルマイト処理を施して防錆性と耐性を高めています。
・スリット締め付け構造で、六角レンチで組立できます。
・ジュラルミンの復元力を生かし繰り返しの脱着が可能です。
・外径公差をパイジョンの内径公差に合わせたステンレスパイプを準備します。
・シャフトとジョインベースを組み合わせると旋回、伸縮自由自在のステージが可能です。
・取付面はキリ穴加工を施しています。
・厚みが薄くボルト締付けができます。
【用途】
・ジョインボールと組み合わせて使用します。
・シャフトを利用し水平、垂直方向いずれにも利用可能です。

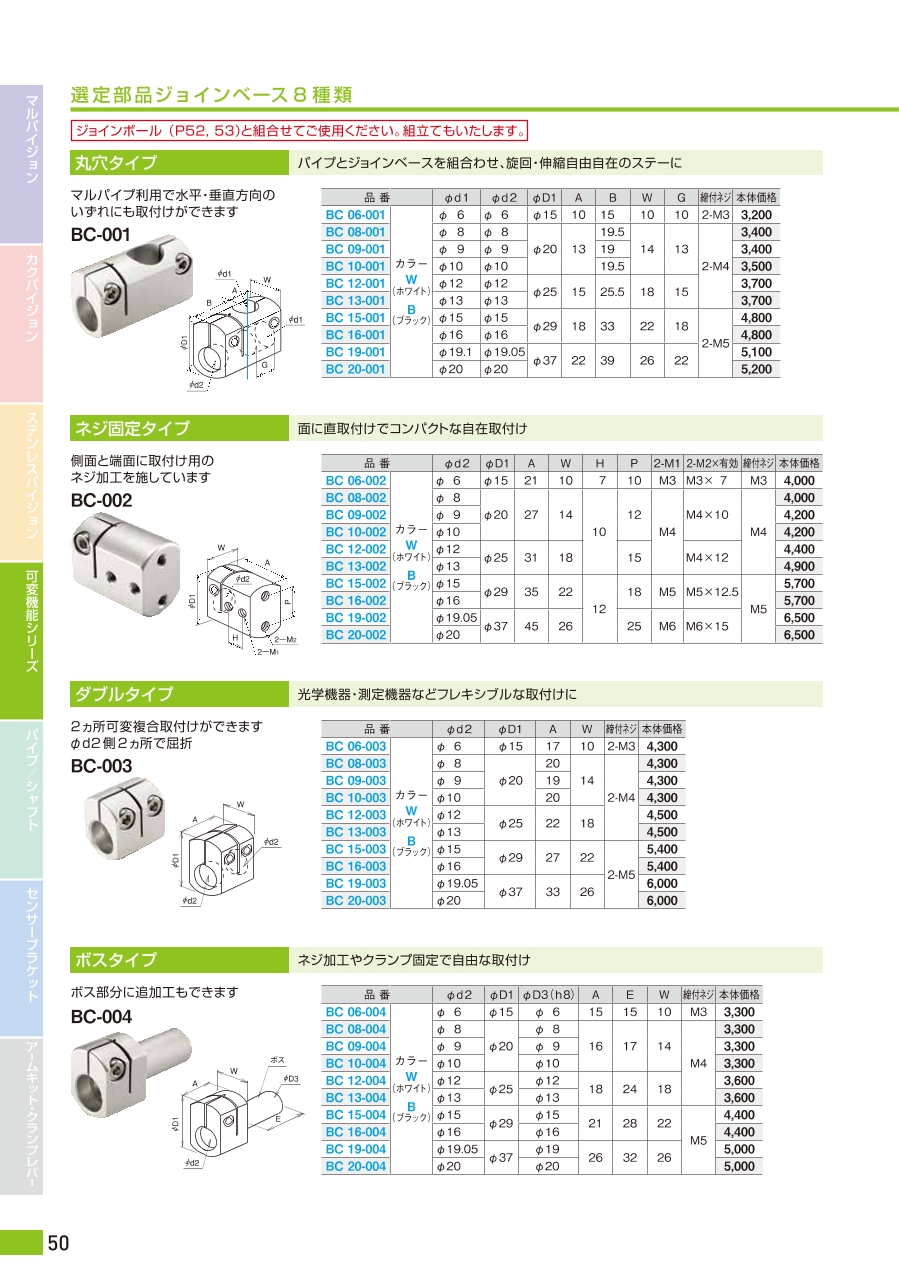

カタログ
商品担当おすすめ
三好キカイ（旧三好パイジョン）
ボールブラケット（カメラ・ビデオ用ユニファイネジ）
ジョインボールはセンサーブラケットなどの部品取付に便利です。ジョインベースはカメラ、ビデオの取付にネジを合わせています。
