長堀工業

クイックカップリング AT TYPE ソケットSA・SB 鉄スリーブ

カタログ |

数量スライド割引

この商品のFAQをみる（1件）

通常単価(税別): 958円～1,597円

税込単価: 1,054円～1,757円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

通常出荷日：在庫品1日目

プラグを差し込むだけのワンタッチ接続のクイックカップリング。【特長】・スリーブ...

種類
標準
オス・メス
ソケット
取付形状
ナット締込タイプ
適用流体
空気
本体材質
鋼鉄(クロムメッキ)
バルブ構造
片路開閉型
シール材質
二トリルゴム(NBR)
使用温度範囲 (℃)
-20::+80
最高使用圧力 (MPa)
0::1.0

未確定：候補が6型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

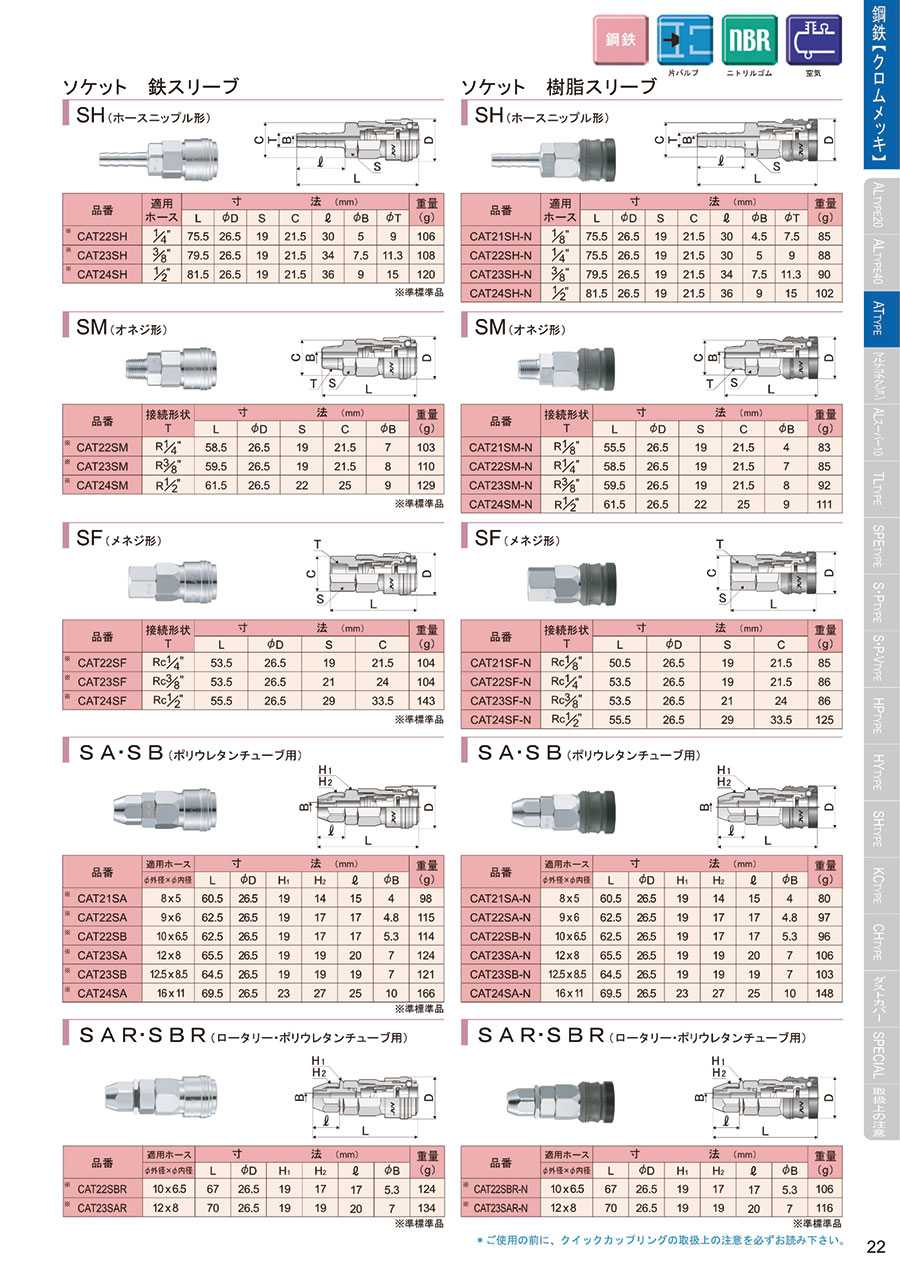

ALTYPE 20型鋼鉄（クロムメッキ）製 SA・SB（ポリウレタンチューブ用）

製品仕様

寸法図

品番	適用ホース	寸法（mm）						重量（g）
品番	φ外径×φ内径	L	φD	H₁	H₂	l	φB	重量（g）
CAT21SA	8×5	60.5	26.5	19	14	15	4	98
CAT22SA	9×6	62.5	26.5	19	17	17	4.8	115
CAT22SB	10×6.5	62.5	26.5	19	17	17	5.3	114
CAT23SA	12×8	65.5	26.5	19	19	20	7	124
CAT23SB	12.5×8.5	64.5	26.5	19	19	19	7	121
CAT24SA	16×11	69.5	26.5	23	24	25	10	166

標準O-リング材質：ニトリルゴム（NBR）

注意・禁止事項

20型と40型は互換性はありません。
流体は、ソケット側からプラグ側の方向に流すようにして下さい。
逆方向に流される場合はＷ型とご指定下さい。
流体によってシール材質が異なりますので御明示下さい。
異物混入や付着は漏れの原因になります。特にシールテープの切れ端には御注意下さい。
人為的に衝撃、打撃、引っ張り、曲げを加えないで下さい。
分解しないで下さい。漏れなどの不具合の原因となります。

※ ご使用の前に、クイックカップリングの取扱い上の注意を必ずお読みください。

型番リスト

表示件数

型番

適用ホース	トラスココード	最小発注数量

8×5	364-3689	1個
9×6	364-3697	1個
10×6.5	364-3701	1個
12×8	364-3743	1個
12.5×8.5	364-3751	1個
16×11	364-3794	1個

通常単価(税別) (税込単価)	通常出荷日

958円 ( 1,054円 )	1日目
1,172円 ( 1,289円 )	3日目
1,131円 ( 1,244円 )	1日目
1,297円 ( 1,427円 )	1日目
1,275円 ( 1,403円 )	1日目
1,597円 ( 1,757円 )	1日目

詳細情報

基本情報

基本情報

プラグを差し込むだけのワンタッチ接続のクイックカップリング。
【特長】
・スリーブをスライドさせる必要がなく、接続が簡単、開閉がスムーズ。
・内部構造はさらに改善され、流量はALTYPE20比15％増量を実現。
・ソケット側にはバルブを内臓し、着脱操作によって自動的に開閉。
【用途】
・プラグはALタイプ20型すべてと接続可能。

カタログ

カタログ (見開き版)

商品担当おすすめ

長堀工業
クイックカップリング AL TYPE20型プラグPM
AL 20型プラグオネジ形
長堀工業
クイックカップリング AL TYPE20型プラグPA・PB
AL TYPE20型プラグPA・PB

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

クイックカップリング AT TYPE ソケットSA・SB 鉄スリーブのレビュー

この商品のレビューはありません

よくあるご質問（FAQ）

Q流体は両方向から流しても大丈夫ですか

必ずソケットからプラグへ流すようにしてください
プラグからソケットへ流す場合は別のW型とご指定ください。
