タキゲン製造

耐水ソレノイドロック（通電時解錠型） LE-70

カタログ |

通常単価(税別): 9,052円

税込単価: 9,957円

通常出荷日：在庫品1日目当日出荷可能

【特長】・ステンレス製（ソレノイド部はふっ素樹脂コーティング処理）で耐食性に優れています。・電源をON...

よく一緒に見られています

タキゲン製造

通常出荷日：在庫品1日目

よく一緒に見られています

タキゲン製造

通常出荷日：在庫品1日目

LE-70-11

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

閲覧中の商品と併せてご検討ください

LE-70-11の仕様・寸法情報

種類

電気錠

電気錠施錠

通電時解錠タイプ

定格電圧(V)

DC24

本体全長(mm)

105

本体幅(mm)

本体高さ(mm)

ラッチ押出力(N)

1.27

ラッチ引込力(N)

1.76

使用周囲温度

-5℃～+40℃

使用周囲湿度

85%RH以下

リード線(mm)

500

商品コード

50210

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

定格電圧：DC24V ±5%
消費電力：7.4W
消費電流：310mA
通電率：100%（連続定格）
使用荷重：ラッチ引込み力（水平時）／1.76N、ラッチ押込み力（水平時）／1.27N

規格表

注意・禁止事項

本製品のラッチストローク及び、引込み力、押出し力は水平取付け時の値です。
周囲温度40℃で、コイル温度上昇分が約65℃となる消費電力を定格電圧（連続定格）としています。
ソレノイドに連続通電すると高温（70℃前後）になります。手が触れる懸念がある場合は放熱を考慮の上、火傷防止の処置をしてください。
通電動作時はラッチヘの負荷を取除いてください。
ソレノイドに極性（+・-）はありません。

型番リスト

表示件数

型番

LE-70-11

最小発注数量

1個

通常単価(税別) (税込単価)	通常出荷日

9,052円

( 9,957円 )

在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・ステンレス製（ソレノイド部はふっ素樹脂コーティング処理）で耐食性に優れています。
・電源をONにして施錠するソレノイド型電気錠（通電時施錠型）。
・ラッチ機構（自動施錠タイプ）。
・表面・裏面取付け穴はLE-30-11・LE-33-11と同じです（ラッチ高さは異なります）。
・表面、裏面取付け両用（表面取付けの時はカバーを外して行ってください）。
【用途】
・パスボックス・各種ケース。

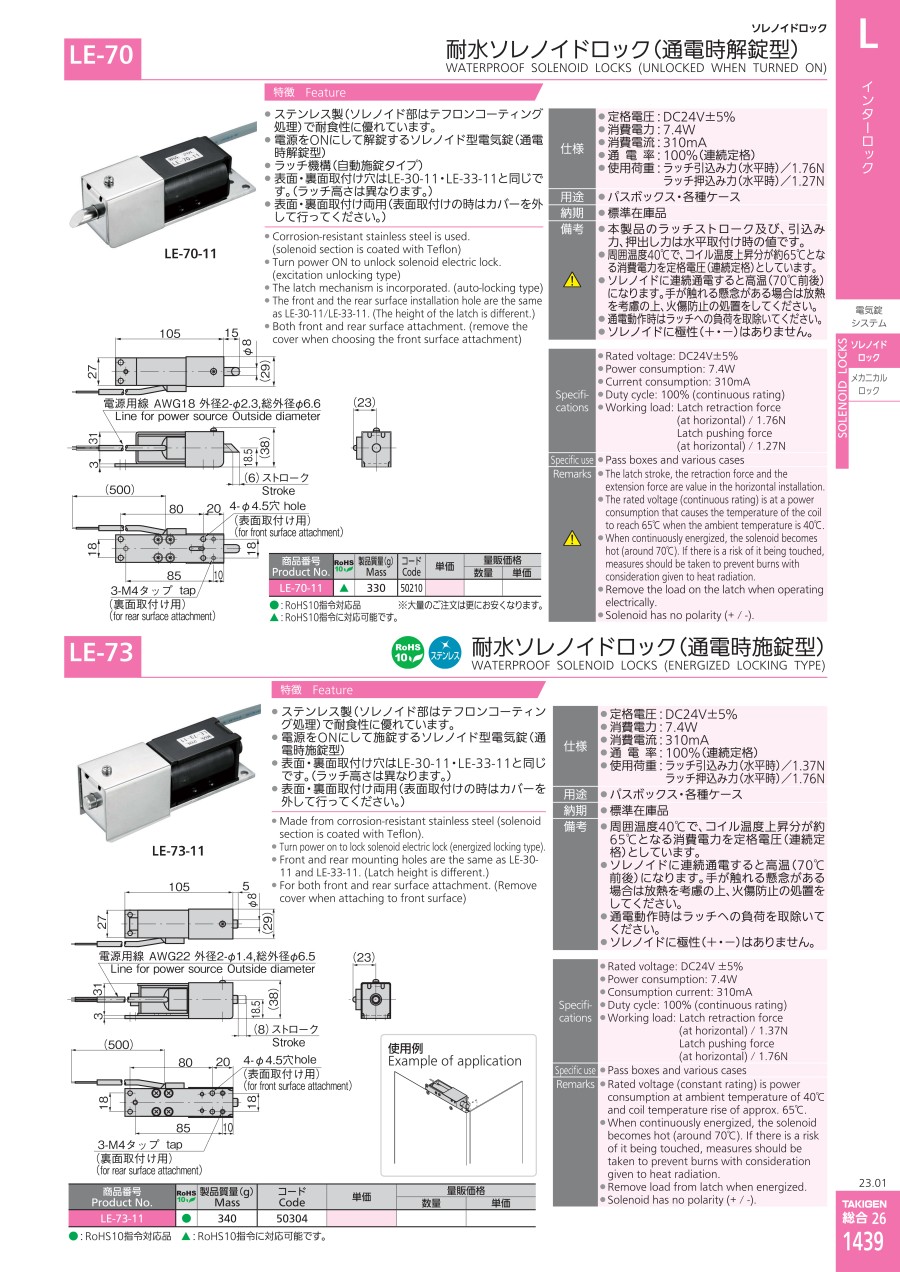

カタログ

カタログ (見開き版)

類似品類似品をすべて見る

この商品に近い類似品がありませんでした。

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

耐水ソレノイドロック（通電時解錠型） LE-70の型番LE-70-11のページです。型番LE-70-11に関する仕様情報を記載しております。
