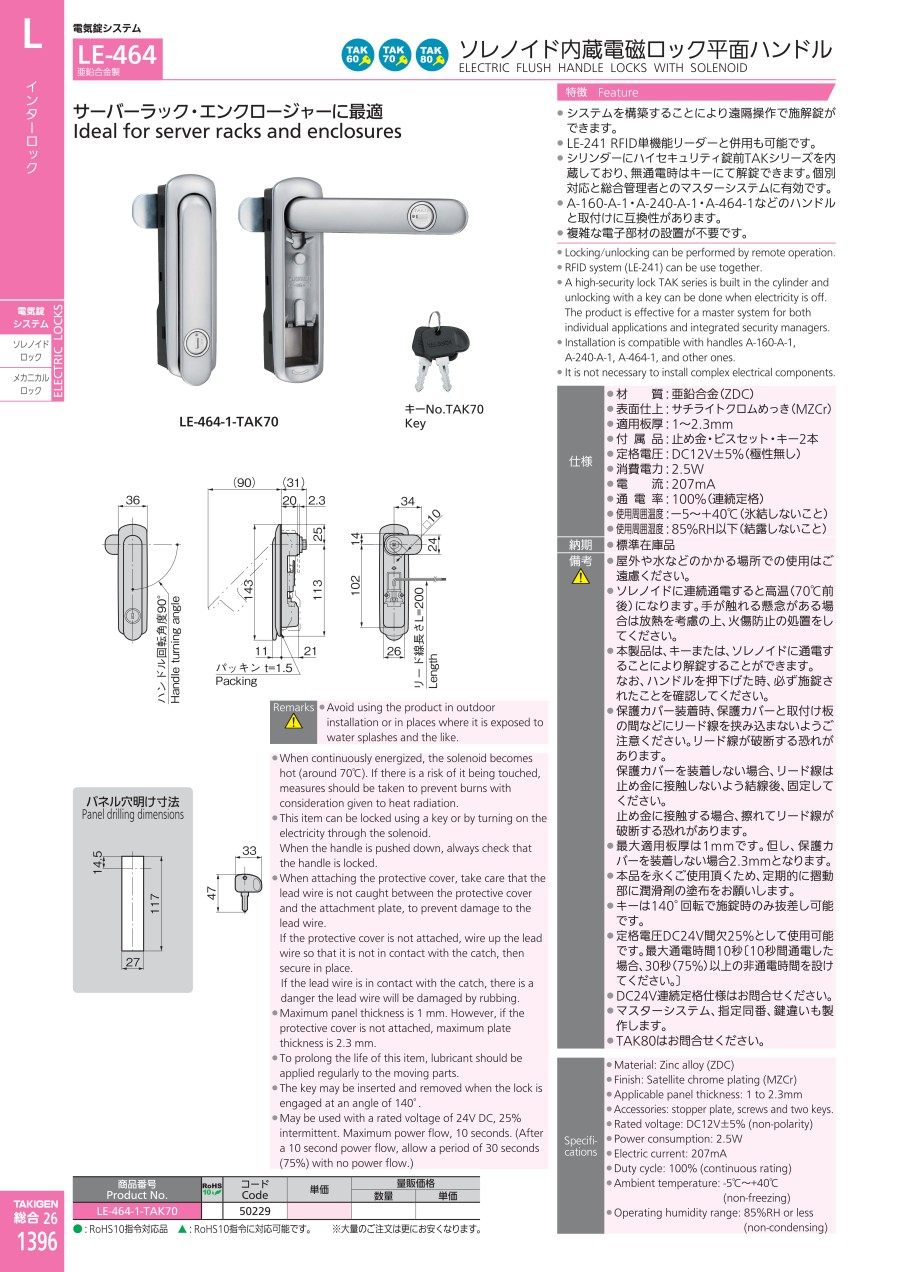

ソレノイド内蔵電磁ロック平面ハンドル LE-464

外形図

製品仕様

• 材質：亜鉛合金（ZDC）
• 表面仕上：サチライトクロムめっき（MZCr）
• 適用板厚：1～2.3mm
• 付属品：止め金・ビスセット・キー2本
• 定格電圧：DC12V±5%（極性無し）
• 消費電力：2.5W
• 電流：207mA
• 通電率：100%（連続定格）
• 使用周囲温度：-5～+40℃（氷結しないこと）
• 使用周囲湿度：85%RH以下（結露しないこと）
• 最大適用板厚は、1mmです。但し、保護カバーを装着しない場合2.3mmとなります。
• キーは140゜回転で施錠時のみ抜差し可能です。

注意・禁止事項

• 屋外や水などのかかる場所での使用はご遠慮ください。
• ソレノイドに連続通電すると高温（70℃前後）になります。手が触れる懸念がある場合は放熱を考慮の上、火傷防止の処置をしてください。
• 保護カバー装着時、保護カバーと取付け板の間などにリード線を挟み込まないよう注意してください。リード線が破断する恐れがあります。保護カバーを装着しない場合、リード線は止め金に接触しないよう結線後、固定してください。止め金に接触する場合、擦れてリード線が破断する恐れがあります。
• 本品を永くご使用頂くため、定期的に摺動部に潤滑剤の塗布をお願いします。
• 定格電圧DC24V間欠25%として使用可能です。最大通電時間10秒［10秒間通電した場合、30秒（75%）以上の非通電時間を設けてください。］
