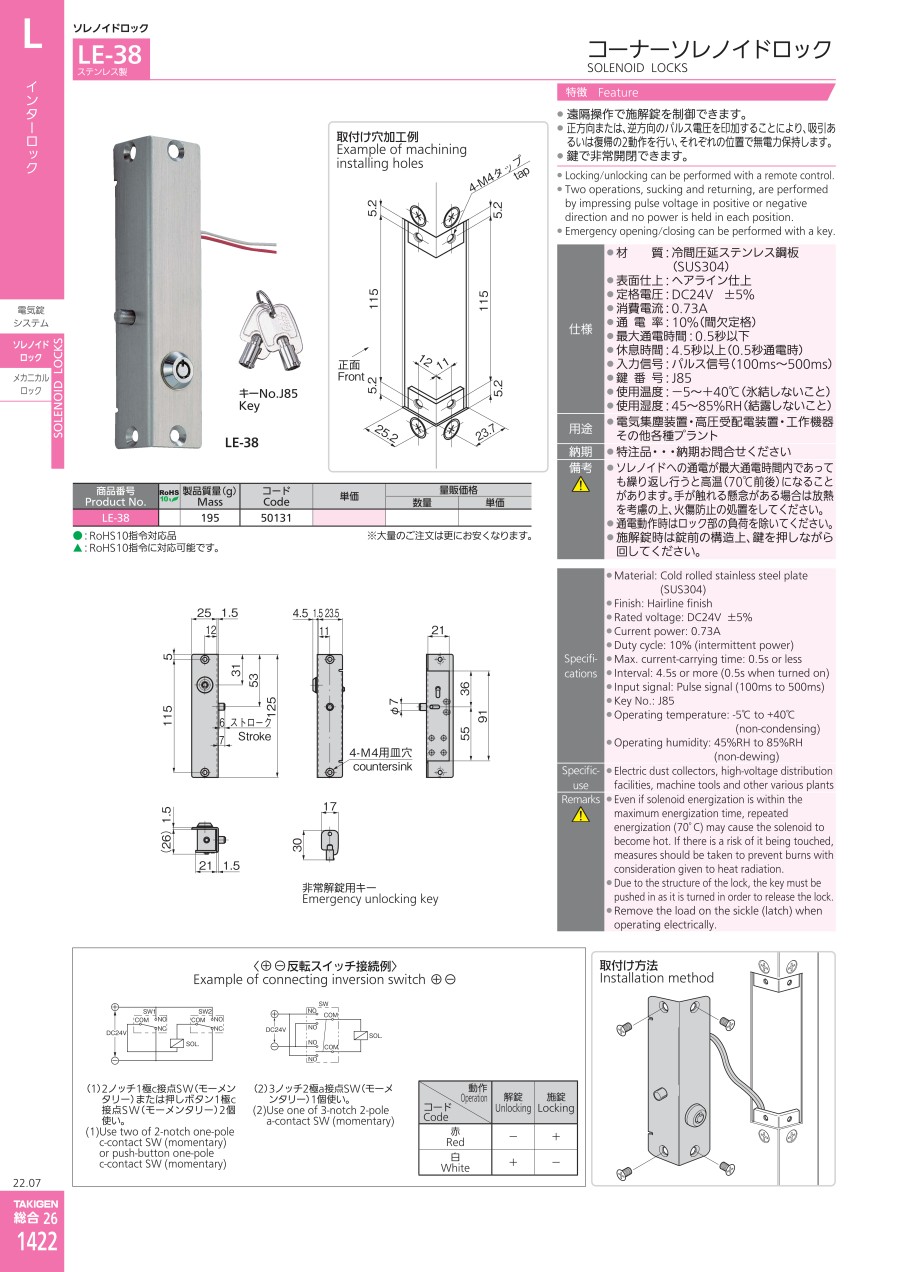

コーナーソレノイドロック LE-38

外形図

製品仕様

• 材質：冷間圧延ステンレス鋼板（SUS304）
• 表面仕上：ヘアライン仕上
• 定格電圧：DC24V ±5%
• 消費電流：0.73A
• 通電率：10%（間欠定格）
• 最大通電時間：0.5秒以下
• 休息時間：4.5秒以上（0.5秒通電時）
• 入力信号：パルス信号（100ms～500ms）
• 鍵番号：J85
• 使用温度：-5～+40℃（氷結しないこと）
• 使用湿度：45～85%RH（結露しないこと）

規格表

使用例

取付け穴加工例／取付け方法

（+）（-）反転スイッチ接続例

（1）2ノッチ1極c接点SW（モーメンタリー）または押しボタン1極c接点SW（モーメンタリー）2個使い。
（2）3ノッチ2極a接点SW（モーメンタリー）1個使い。

コード	動作
	解錠	施錠
赤	-	+
白	+	-

注意・禁止事項

• 通電動作時はロック部の負荷を除いてください。
• 施解錠時は錠前の構造上、鍵を押しながら回してください。
