ACソレノイドロック（通電時施錠型） LE-63
- 通常単価(税別)
- 10,230円～14,651円
- 税込単価
- 11,253円～16,116円
遠隔操作で施錠できる電気錠。【特長】・ソレノイドロックの交流タイプ。・小・中扉...
詳細情報を確認する商品情報
遠隔操作で施錠できる
LE-63-10の外観
LE-63-10-Sの外観
LE-63-11の外観

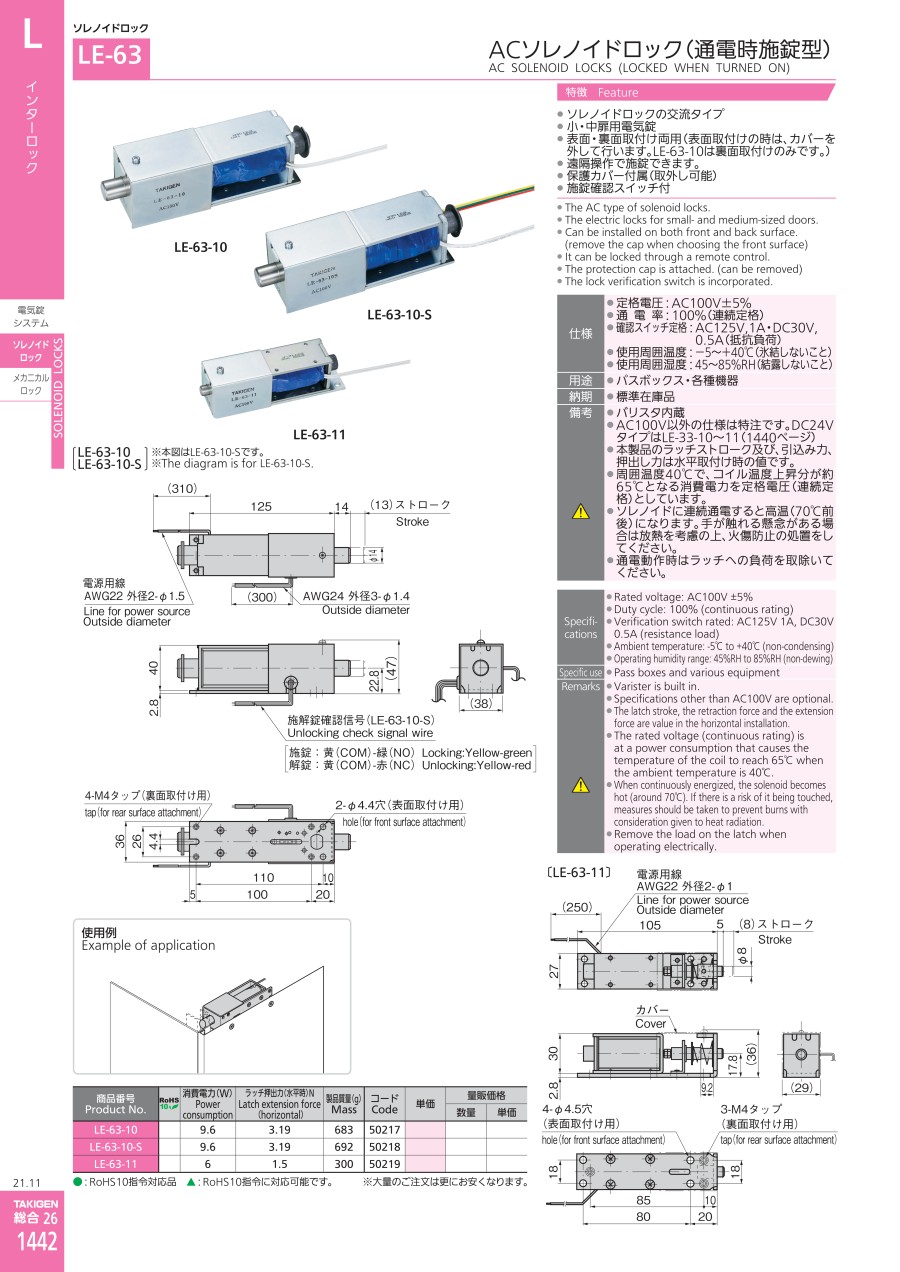

寸法図
LE-63-10、LE-63-10-Sの寸法図
LE-63-11の寸法図
LE-63の使用例
| 商品番号 ProductNo. | 消費電力(W) Power consumption | ラッチ押出力(水平時)N Latch extension force (horizontal) | 製品質量(g) Mass |
|---|---|---|---|
| LE-63-10 | 9.6 | 3.19 | 683 |
| LE-63-10-S | 9.6 | 3.19 | 692 |
| LE-63-11 | 6 | 0.98 | 300 |
定格電圧 : AC100V±5%
通電率 : 100％（連続定格）
確認スイッチ定格 : AC125V、1A・DC30V、0.5A（抵抗負荷）
使用周囲温度 : -5～+40℃（氷結しないこと）
使用周囲湿度 : 45～85%RH（結露しないこと）
備考
バリスタ内蔵
AC100V以外の仕様は特注。DC24VタイプはLE-33-10～11
本製品のラッチストローク及び、引込み力、押出し力は水平取り付け時の値。
周囲温度40℃で、コイル温度上昇分が約65℃となる消費電力を定格電圧（連続定格）とする。
ソレノイドに連続通電すると高温（70℃前後）になる。手が触れる懸念がある場合は放熱を考慮の上、火傷防止の処置をする。
通電動作時はラッチへの負荷を取り除く。
型番リスト
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
10,230円 ( 11,253円 ) | 在庫品1日目当日出荷可能 |
14,651円 ( 16,116円 ) | 在庫品1日目当日出荷可能 |
10,369円 ( 11,406円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
遠隔操作で施錠できる電気錠。
【特長】
・ソレノイドロックの交流タイプ。
・小・中扉用電気錠。
・表面・裏面取り付け両用（表面取り付けの時は、カバーを外して行う。LE-63-10は裏面取り付けのみ）。
・遠隔操作で施錠可能。
・保護カバー付属（取り外し可能）。
・施錠確認スイッチ付。
【用途】
・パスボックス・各種ケース。
