シャックル（B-1111・ステンレス製）
- 通常単価(税別)
- 1,073円～1,950円
- 税込単価
- 1,180円～2,145円
U字形の連結金具。【特長】・耐食性に優れたSUS316製。・材質 : ステンレ...
詳細情報を確認する- 種類
- シャックル
- 材質
- ステンレス鋼材
- 表面仕上
- バフ研磨
ご注意
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。
未確定：候補が4型番あります。
商品情報
耐食性に優れている
B-1111-1の外観
B-1111-シリーズの寸法図
| 商品番号 Product No. | L | W1 | W2 | t | φD | φd1 | φd2 | 許容荷重kN Allowable load | 製品質量(g) Mass | |
|---|---|---|---|---|---|---|---|---|---|---|
| バウタイプ Bow type | B-1110 | B-1111 | ||||||||
| B-1111-1 | 46 | 26 | 26 | 35 | 13 | 22 | 12 | 12 | 4.9 | 215 |
| B-1111-2 | 38 | 22 | 22 | 28 | 10 | 17 | 10 | 10 | 2.94 | 105 |
| B-1111-3 | 30 | 17 | 17 | 22 | 9 | 15 | 8 | 8 | 1.96 | 60 |
| B-1111-4 | 22.5 | 13 | 13 | 16 | 6 | 13 | 6 | 6 | 0.98 | 30 |
| B-1111-5 | 19 | 11.5 | 11.5 | 14.5 | 5 | 10 | 5 | 5 | 0.49 | 16 |
詳細情報
基本情報
U字形の連結金具。
【特長】
・耐食性に優れたSUS316製。
・材質 : ステンレス鋼材（SUS316）。
・表面仕上 : 鏡面バフ研磨。
【用途】
・船舶・車両・配分電盤・制御盤。
ご注意
- ご選定型式により最低発注数量が異なります。詳細は見積・注文画面でご確認ください。

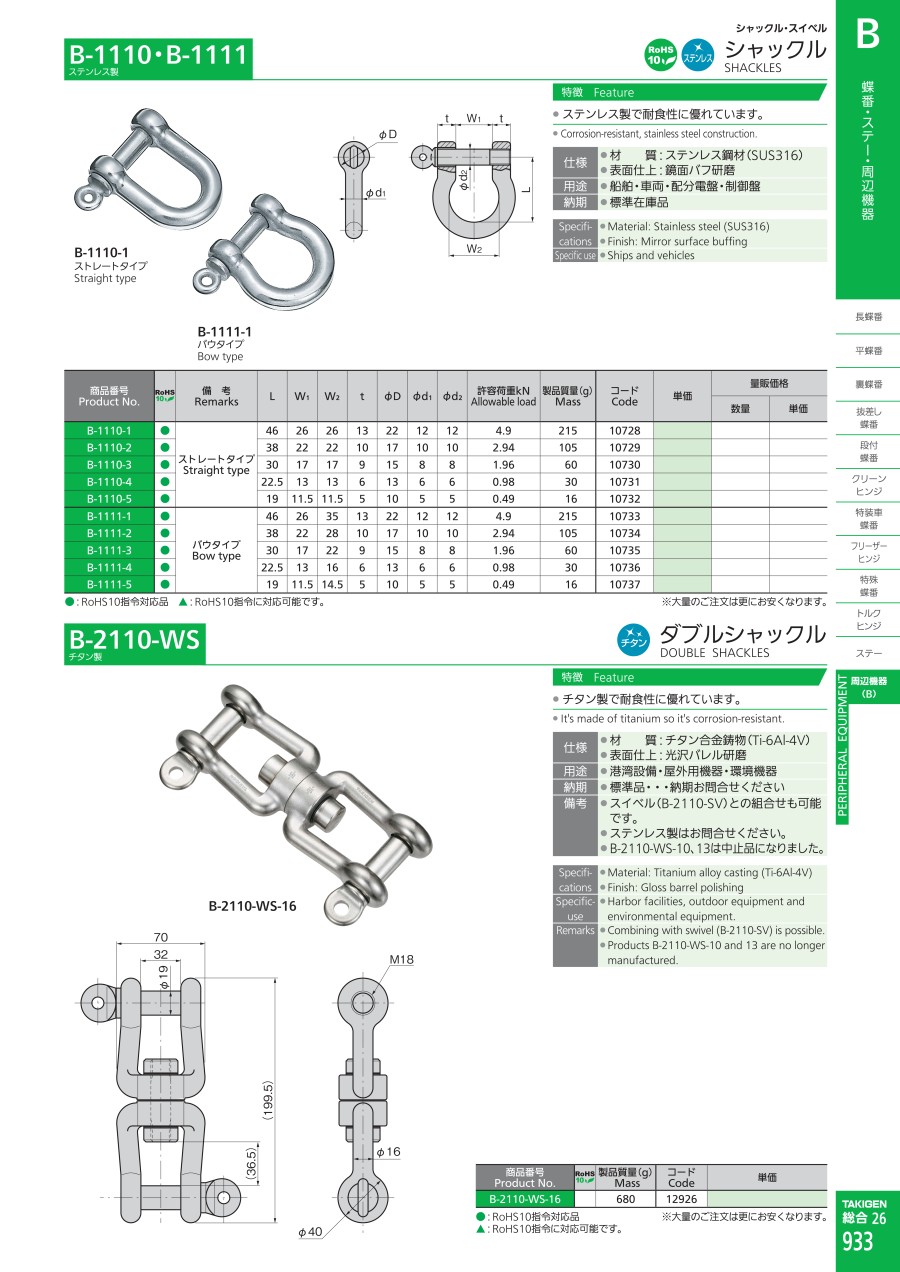

カタログ
商品担当おすすめ
シャックル（B-1111・ステンレス製）のレビュー
不足分の補充
5
5.02020/12/01
緊急でほしかったので、他のところに聞いたら
ロット発注だったのでバラで購入できて助かりました。
