平面ハンドルカジリ防止用止め金 AC-25-U
未確定：候補が10型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
AC-25-U-1/AC-25-U-2
AC-25-U-3-160
製品仕様
| 型番 | RoHS10 | 材質 | 表面仕上 | 備考 | 板厚 （mm） | L1 | L2 | W1 | W2 | 製品質量 （g） | 適用平面ハンドル |
|---|---|---|---|---|---|---|---|---|---|---|---|
| AC-25-U-1-L | ● | 冷間圧延鋼板 （SPCC） | 亜鉛めっきクロメート処理 （MFZn-C） | 左用 | 3.2 | 75 | 40 | 43 | 15 | 70 | A-160-A-1/A-230-A-1/ A-240-A-1/A-250-A-1/ A-260-A-1 |
| AC-25-U-1-R | ● | 右用 | 75 | 40 | 43 | 15 | 70 | A-160-A-1/A-230-A-1/ A-240-A-1/A-250-A-1/ A-260-A-1 | |||
| AC-25-U-1-LONG-L | ● | 左用 | 110 | 40 | 43 | 15 | 85 | A-160-A-1/A-230-A-1/ A-240-A-1/A-250-A-1/ A-260-A-1 | |||
| AC-25-U-1-LONG-R | ● | 右用 | 110 | 40 | 43 | 15 | 85 | A-160-A-1/A-230-A-1/ A-240-A-1/A-250-A-1/ A-260-A-1 | |||
| AC-25-U-2-L | - | 左用 | 2.3 | 70 | 40 | 30 | 10 | 40 | A-160-A-2/A-230-A-2/ A-240-A-2/A-250-A-2/ A-260-A-2 | ||
| AC-25-U-2-R | - | 右用 | 70 | 40 | 30 | 10 | 40 | A-160-A-2/A-230-A-2/ A-240-A-2/A-250-A-2/ A-260-A-2 | |||
| AC-25-U-2-LONG-L | - | 左用 | 100 | 40 | 30 | 10 | 49 | A-160-A-2/A-230-A-2/ A-240-A-2/A-250-A-2/ A-260-A-2 | |||
| AC-25-U-2-LONG-R | - | 右用 | 100 | 40 | 30 | 10 | 49 | A-160-A-2/A-230-A-2/ A-240-A-2/A-250-A-2/ A-260-A-2 | |||
| AC-25-U-3-160L | - | 左用 | 2.3 | 図面参照 | 32 | A-160-A-3/A-240-A-3/ A-260-A-3 | |||||
| AC-25-U-3-160R | - | 右用 | 32 | A-160-A-3/A-240-A-3/ A-260-A-3 | |||||||
●:RoHS10指令対応品
型番リスト
表示件数
| 型番 |
|---|
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
215円 ( 237円 ) | 5日目 |
324円 ( 356円 ) | 5日目 |
324円 ( 356円 ) | 5日目 |
215円 ( 237円 ) | 5日目 |
160円 ( 176円 ) | 5日目 |
270円 ( 297円 ) | 5日目 |
270円 ( 297円 ) | 5日目 |
160円 ( 176円 ) | 5日目 |
136円 ( 150円 ) | 5日目 |
136円 ( 150円 ) | 5日目 |

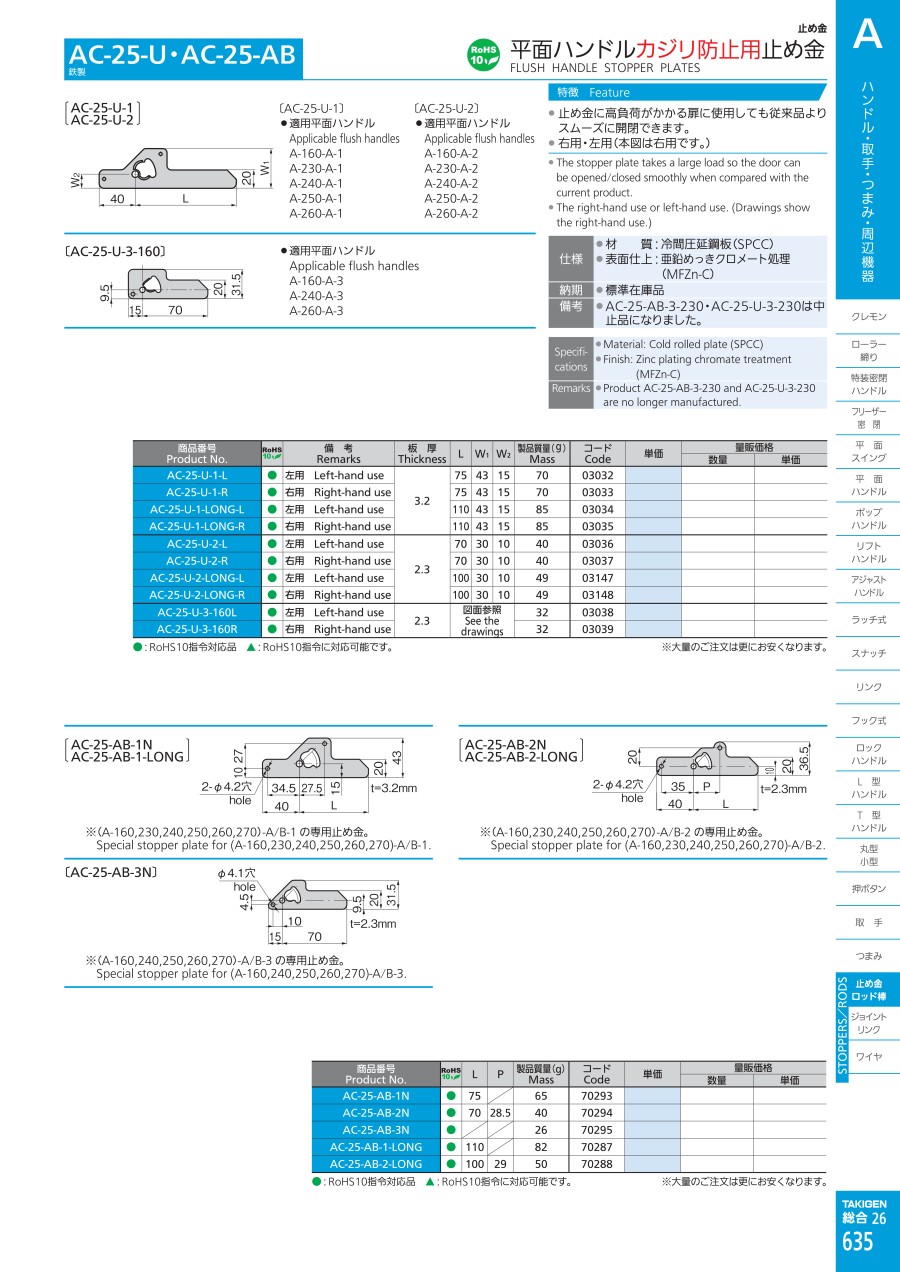

カタログ
