ステンレス止め金 AC-1025-E
- 種類
- 関連部品
- 種類（詳細）
- 止め金
- 材質（詳細）
- ステンレス鋼板（SUS304）
- 仕上
- バレル研磨
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が8型番あります。
商品情報

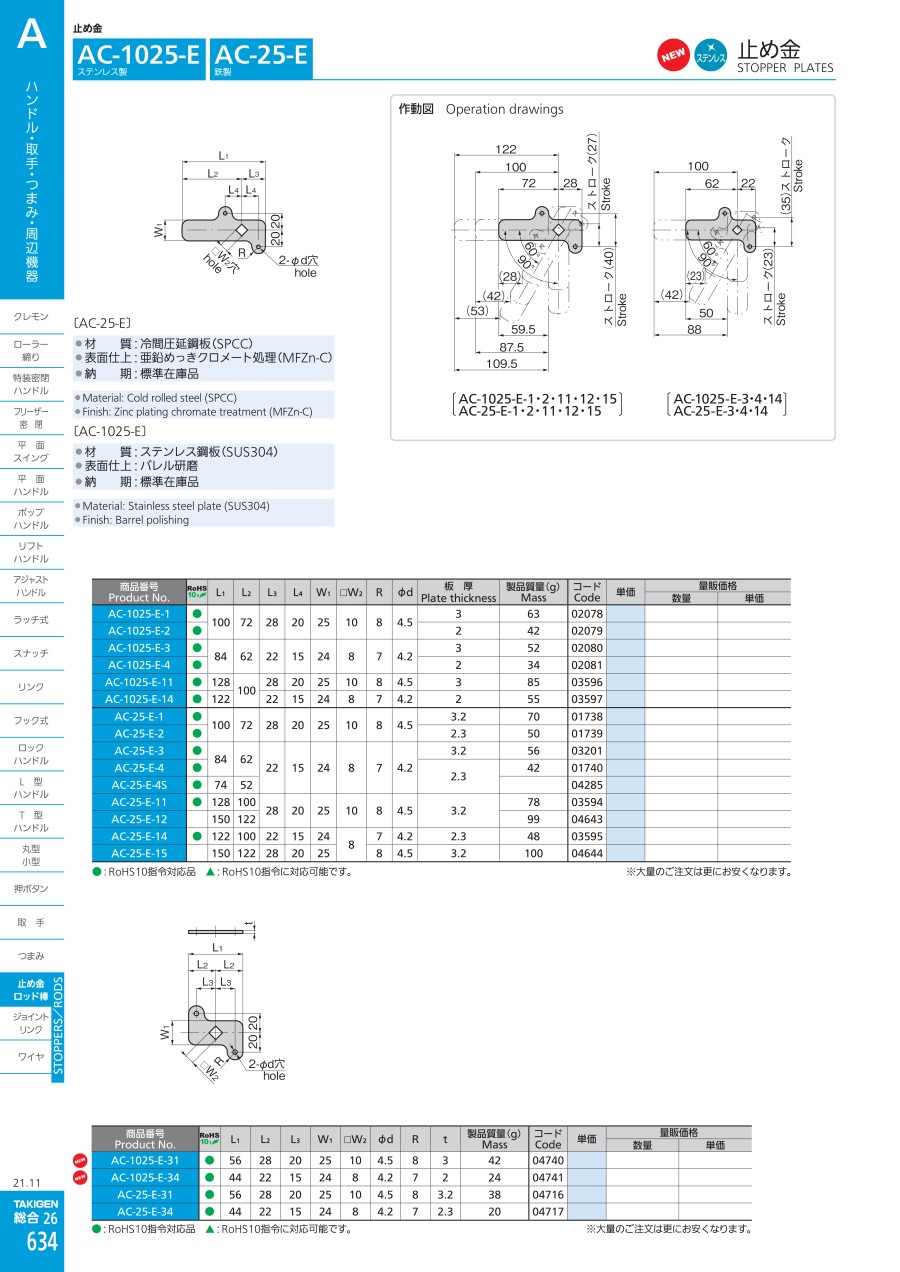

外形図
AC-1025-E-1～4・11・14
AC-1025-E-31・34
製品仕様
| 型番 | 材質 | 表面仕上 | L1 | L2 | L3 | L4 | W1 | □W2 | R | Φd | 板厚 （mm） | 製品質量 （g） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| AC-1025-E-1 | ステンレス鋼板 （SUS304） | バレル研磨 | 100 | 72 | 28 | 20 | 25 | 10 | 8 | 4.5 | 3 | 63 |
| AC-1025-E-2 | 2 | 42 | ||||||||||
| AC-1025-E-3 | 84 | 62 | 22 | 15 | 24 | 8 | 7 | 4.2 | 3 | 52 | ||
| AC-1025-E-4 | 2 | 34 | ||||||||||
| AC-1025-E-11 | 128 | 100 | 28 | 20 | 25 | 10 | 8 | 4.5 | 3 | 85 | ||
| AC-1025-E-14 | 122 | 22 | 15 | 24 | 8 | 7 | 4.2 | 2 | 55 | |||
| AC-1025-E-31 | 56 | 28 | 20 | - | 25 | 10 | 8 | 4.5 | 3.2 | 38 | ||
| AC-1025-E-34 | 44 | 22 | 15 | - | 24 | 8 | 7 | 4.2 | 2.3 | 20 |
技術情報・設計アイデア
作動図
AC-1025-E-1・2・11
AC-1025-E-3・4・14
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
633円 ( 696円 ) | 在庫品1日目当日出荷可能 |
517円 ( 569円 ) | 5日目 |
548円 ( 603円 ) | 在庫品1日目当日出荷可能 |
453円 ( 498円 ) | 5日目 |
408円 ( 449円 ) | 5日目 |
253円 ( 278円 ) | 5日目 |
253円 ( 278円 ) | 9日目 |
176円 ( 194円 ) | 9日目 |
詳細情報
基本情報
タキゲン製造 カム・止め金 ステンレス 止め金 AC-1025-E。
