止め金 AC-1025（5-8）・AC-1025-53 ステンレス製
未確定：候補が5型番あります。
商品情報
外形図
AC-1025-5～8
AC-1025-53
t=板厚
製品仕様
| 型番 | 材質 | 表面仕上 | L | t | R1 | R2 | 製品質量（g） |
|---|---|---|---|---|---|---|---|
| AC-1025-5 | ステンレス鋼板（SUS304） | バレル研磨 | 100 | 3 | 10 | 5 | 35 |
| AC-1025-6 | 75 | 2 | 10 | 5 | 18 | ||
| AC-1025-7 | 50 | 2 | 10 | 5 | 12 | ||
| AC-1025-8 | 35 | 1.5 | 10 | 5 | 7 | ||
| AC-1025-53 | - | 2 | - | - | 19.5 |
詳細情報
基本情報
止め金 AC-1025(5－8)・AC-1025-53ステンレス製 【取付穴(㎜)】8㎜【材質】ステンレス製【表面仕上】バレル研磨
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

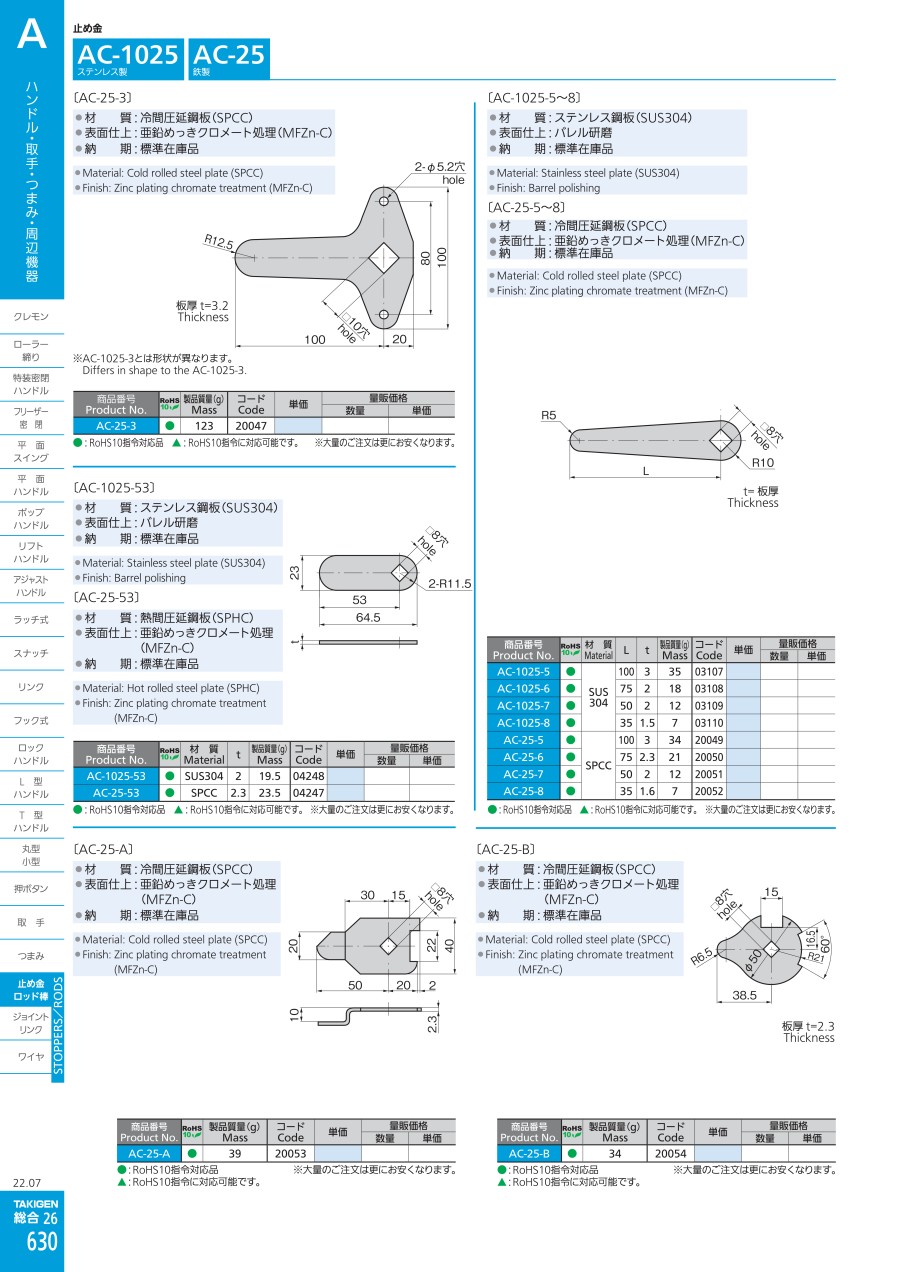

カタログ
止め金 AC-1025（5-8）・AC-1025-53 ステンレス製のレビュー
ボックスの扉の鍵に使用
4
4.02020/03/24
ボックスの扉のロックに、防水平面ハンドル（A-57-1-TAK60）とこの止め金（AC-1025-5）をセットで使用しま...もっと読む
0人が参考にしています。
