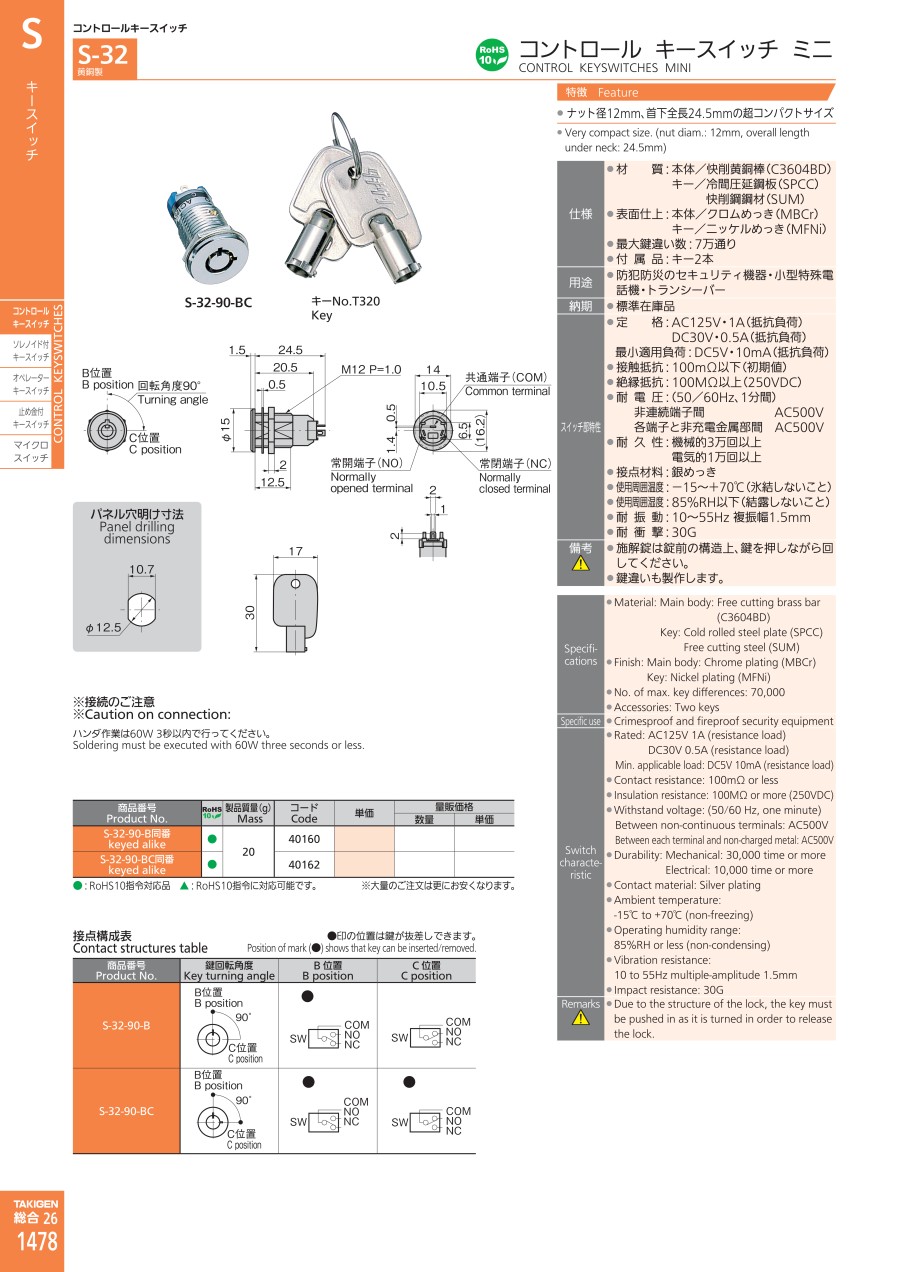

コントロール キースイッチ ミニ S-32

外形図

製品仕様

• 材質：本体／快削黄銅棒（C3604BD）  キー／冷間圧延鋼板（SPCC）・快削鋼鋼材（SUM）
• 表面仕上：本体／クロムめっき（MBCr）  キー／ニッケルめっき（MFNi）
• 最大鍵違い数：7万通り
• 付属品：キー2本

スイッチ部

• 定格：AC125V・1A（抵抗負荷）、DC30V・0.5A（抵抗負荷）
• 最小適用負荷：DC5V・10mA（抵抗負荷）
• 接触抵抗：100mΩ以下（初期値）
• 絶縁抵抗：100MΩ以上（250VDC）
• 耐電圧：（50／60Hz、1分間）  非連続端子間  AC500V、各端子と非充電金属部間  AC500V
• 耐久性：機械的3万回以上、電気的1万回以上
• 接点材料：銀めっき
• 使用周囲温度：-15～+70℃（氷結なきこと）
• 使用周囲湿度：85%RH以下（結露なきこと）
• 耐振動：10～55Hz 複振幅1.5mm
• 耐衝撃：30G

接点構成表

●印の位置は鍵が抜差しできます。

規格表

●：RoHS10指令対応品

注意・禁止事項

施解錠は錠前の構造上、鍵を押しながら回してください。
