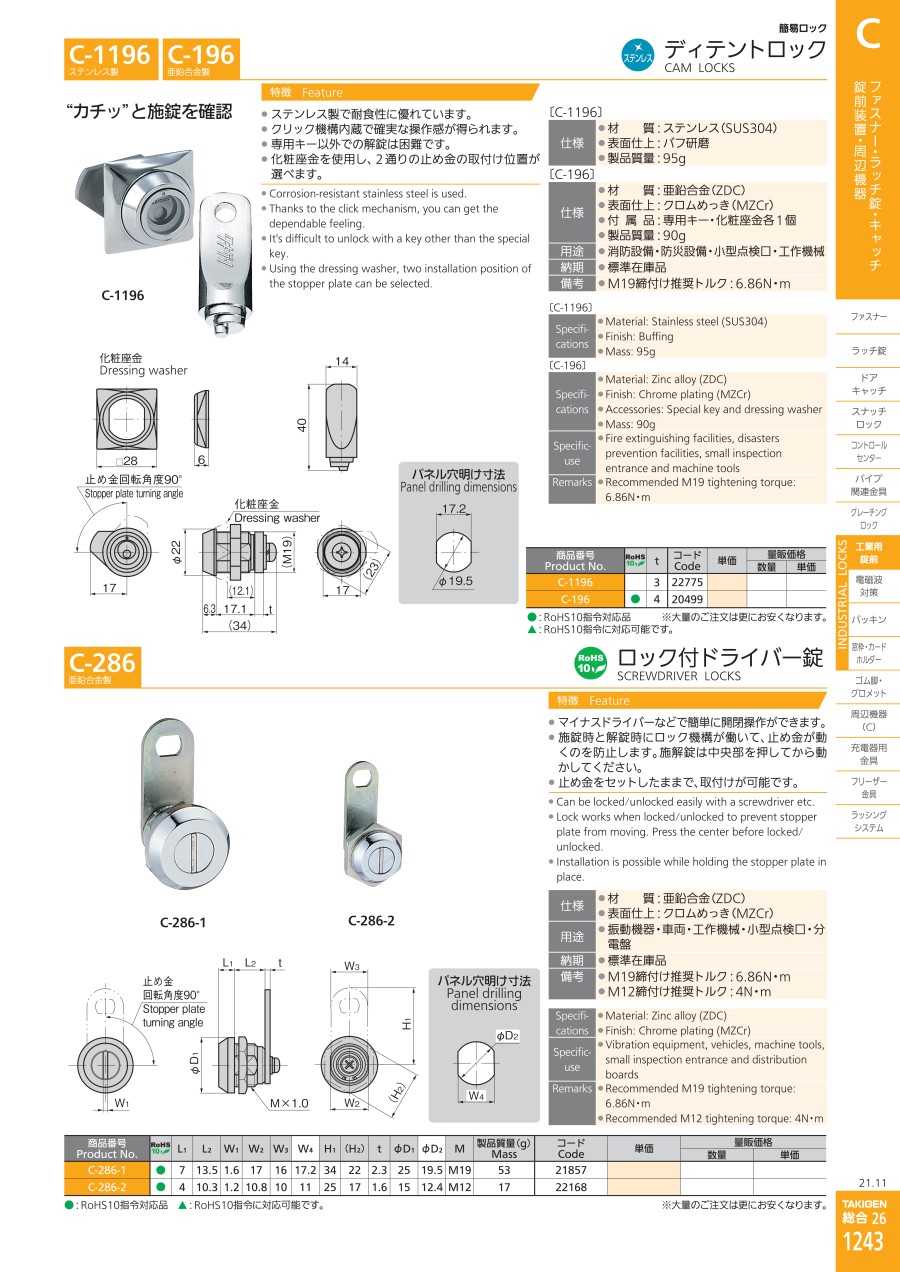

ディテントロック C-196

外形図

パネル穴明け寸法

製品仕様

規格表

●：RoHS10指令対応品

注意・禁止事項

工業用錠前 取扱いに関するご注意

1. M19 六角ナットの推奨締付けトルク6.86N・m

2. M7 六角ナットの推奨締付けトルク2.94N・m

M7六角ナットを締付ける際は、錠前本体にキーを差込み止め金を押さえながらシリンダーロック部（ピンタンブラー、ディスクタンブラー、ストッパーカム）に負荷の掛からない状態で締付けてください。

3. 緩み防止剤の塗布

M19・M7六角ナットに緩み防止剤等の緩み止めを塗布する場合には、塗布部分によって機能を損なうおそれがあります。

4. キー摩耗による機能障害

使用頻度が多い場合、キーが著しく摩耗することがあります。摩耗したキーを使用しますと、錠前の操作に支障が出ることがありますので、新しいキーに交換してご使用ください。

5. 錠前のメンテナンス

塵・ほこり等の浸入により、機能が失われることがありますので、定期的なメンテナンスをお願いします。メンテナンスに際しては、粘性の強い潤滑剤を使用すると、塵・ほこりが付着して機能が著しく低下しますので浸透性潤滑剤のご使用をお奨め致します。

6. 錠前の左回転仕様について

ストッパーカムの交換により左回転仕様に変更した場合、作動に不具合を生じる製品がございます。

7. キーを錠前に挿入し、取手として引張って使用しないでください。

8. キーは錠前の奥まで挿入して、回転操作を行ってください。

9. シリンダーへの負荷について

• M7シャフト部及び止め金に負荷のかかった状態での使用やキーを錠前にこすりつけながらの挿入は、内部部品を傷つけたり、製品作動に問題が生じる場合があります。負荷をかけない使用をお願いします。
• 扉の密閉が必要な場合は、ポップハンドル（A-417等）と組合せてご使用ください。
