タキゲン製造

プラスチック鍵付ワンタッチパネルファスナー CP-421

カタログ |

数量スライド割引
一部当日出荷可能

通常単価(税別): 263円～614円

税込単価: 289円～675円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

通常出荷日：在庫品1日目

【特長】・CP-420の鍵付タイプです。・配分電盤用締金具です（JIS）。・従...

種類
平面ラッチ
材質
ステンレス鋼板(SUS304)
鍵
あり
材質（詳細）
カバー:ステンレス鋼板（SUS304）/ラッチ・レバー:ポリアセタール（POM）/ハウジング:ポリプロピレン（PP）/バネ:ステンレス（SUS304）
表面仕上
ステンレスカバー

未確定：候補が5型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

Aタイプ／Bタイプ

Aタイプ用キー

Bタイプ用キー

パネル穴明け寸法／注：ラッチは図に示すようにR面で受けるようにしてください。

製品仕様

型番		CP-421-A-1	CP-421-B-1	CP-421-A-2	CP-421-B-2	CP-421-A-3	CP-421-B-3
材質	カバー	ステンレス鋼板（SUS304）
	ラッチ・レバー	ポリアセタール（POM）
	ハウジング	ポリプロピレン（PP）
	バネ	ステンレス（SUS304）
製品質量（g）		33	33	23	23	14	14
標準色		ブラック

※取付け時のガタツキに応じてパッキン（付属品）をご使用ください。

動作

開扉：
（1）キーを差し、スライドさせる。
（2）ラッチが引込みレバーを保持。
（3）扉を開ける。

閉扉：扉を閉めるだけのワンタッチロック

規格表

●：RoHS10指令対応品

使用例

作動例

型番リスト

表示件数

型番

全長

(mm)

全幅

(mm)

鍵（詳細）

奥行

(mm)

商品コード

RoHS?

最小発注数量

41.2	26.2	ストレートキー	27.3	21789	10	1個
31.2	19.2	ストレートキー	23.5	21791	10	1個
51.2	31.2	T字キー	31	21788	10	1個
41.2	26.2	T字キー	27.3	21790	10	1個
31.2	19.2	T字キー	23.5	21792	10	1個

通常単価(税別) (税込単価)	通常出荷日

365円 ( 402円 )	5日目
263円 ( 289円 )	5日目
614円 ( 675円 )	在庫品1日目当日出荷可能
365円 ( 402円 )	在庫品1日目当日出荷可能
310円 ( 341円 )	在庫品1日目当日出荷可能

詳細情報

基本情報

基本情報

【特長】
・CP-420の鍵付タイプです。
・配分電盤用締金具です（JIS）。
・従来、ねじやローレットつまみで固定していた配分電盤などの内扉をワンタッチで開閉でき省力化が図れます。
・ファスナー複数の同時使用ができます。
・取付けも差込むだけのクイックインタイプで手間いらず。
・1つのサイズで数種類の板厚に対応できます。
【用途】
・配分電盤の内扉。

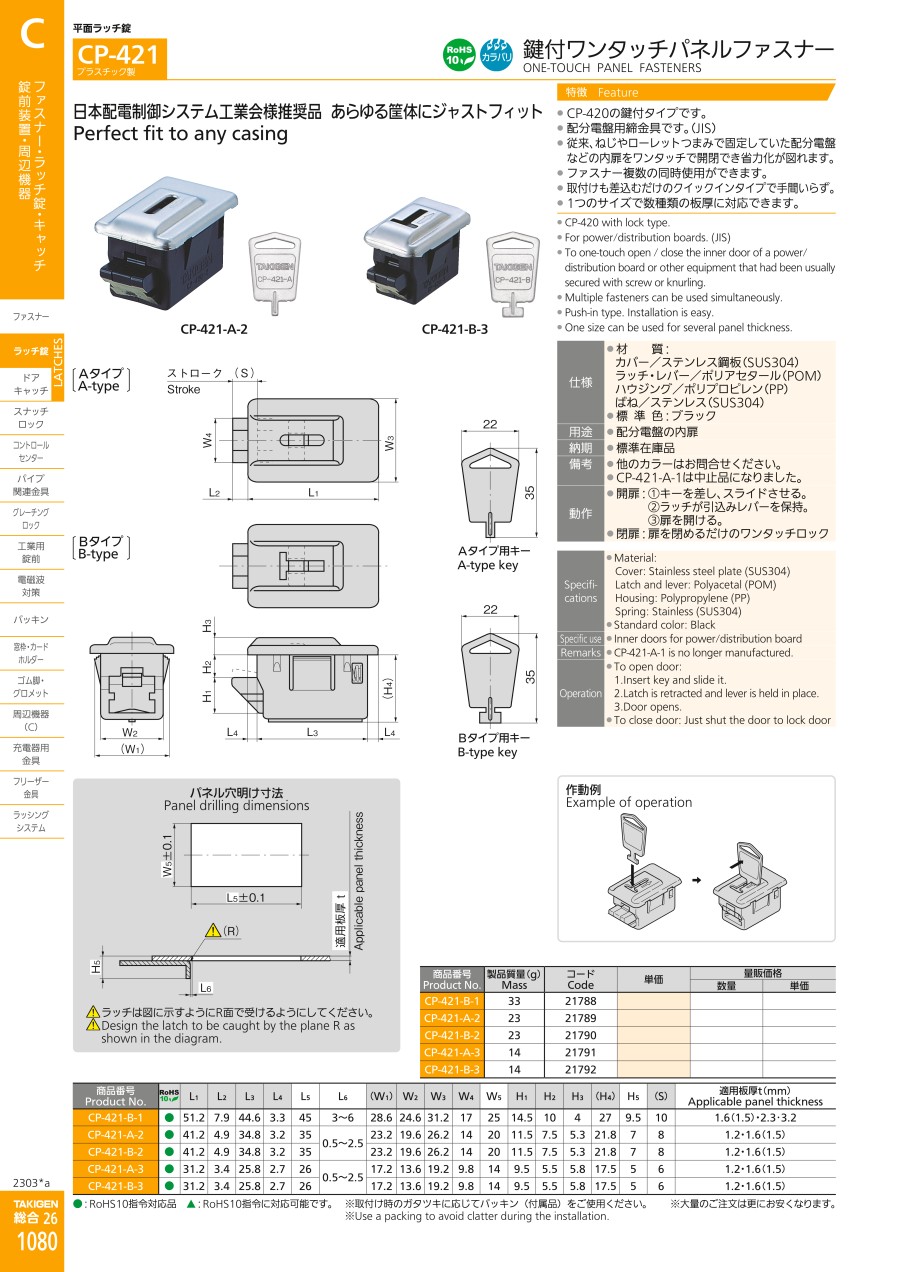

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
