防水ロックハンドル A-316
- 通常単価(税別)
- 492円～2,070円
- 税込単価
- 541円～2,277円
防水タイプのロックハンドル。【特長】・表面仕上げは優れた耐候性をもつ熱硬化性ア...
詳細情報を確認する未確定：候補が6型番あります。
商品情報
外形図
表面仕上げは優れた耐候性をもつ熱硬化性アクリル樹脂焼付塗装
本体の寸法図
A-316-2 -H・3-Hの寸法図
A-316-4 -Hの寸法図
使用例
開扉の際には止め金が上方向に回転する設置方法をすすめする。その際ハンドルを横付けにするとスムーズに操作できる。
規格表
ハンドル
| 型番 | L | W | H | φd | 製品質量 (g) | 材質 | 表面処理 |
|---|---|---|---|---|---|---|---|
| A-316-2-H | 140 | 34 | 58 | 8 | 105 | 亜鉛合金 （ZDC） | 梨地 クロムメッキ （MZCr） |
| A-316-3-H | 134 | 26 | 58 | 6 | 100 | ||
| A-316-4-H | 上記外形図参照 | 30 | |||||
本体
| 型番 | 勝手 | (W1) | □W2 | (H1) | H2 | H3 | H4 | P | φD | φd1 | φd2 | 最大適用板厚 | 製品質量 (g) | 材質 | 表面処理 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-316-2 | 左右兼用型 | 35 | 10 | 68 | 20.5 | 21.5 | 6 | 40 | 64 | 8 | 8.5 | 6.6 | 336 | 亜鉛合金 （ZDC） | アクリル系樹脂 焼付塗装 |
| A-316-3 | 35 | 8 | 68 | 20.5 | 21.5 | 5 | 32 | 52 | 7 | 7.5 | 6.6 | 253 | |||
| A-316-4 | 32 | 8 | 32 | 12.5 | 13.5 | 5 | - | 30 | - | - | 4 | 75 |
詳細情報
基本情報
防水タイプのロックハンドル。
【特長】
・表面仕上げは優れた耐候性をもつ熱硬化性アクリル樹脂焼付塗装。
・ピンタンブラー方式ロックハンドルの欠点を改良した製品。
・防水タイプ（Oリング・パッキン使用）。
・2キーウェー・3ポイントクラッチを内蔵したので釘やドライバーでの開扉ができない。
【用途】
・大型屋外キュービクル・制御盤。
ご注意
- 商品画像は各商品の集合画像になっております。形状や色味を含め、型番毎に仕様が異なる場合がございます。

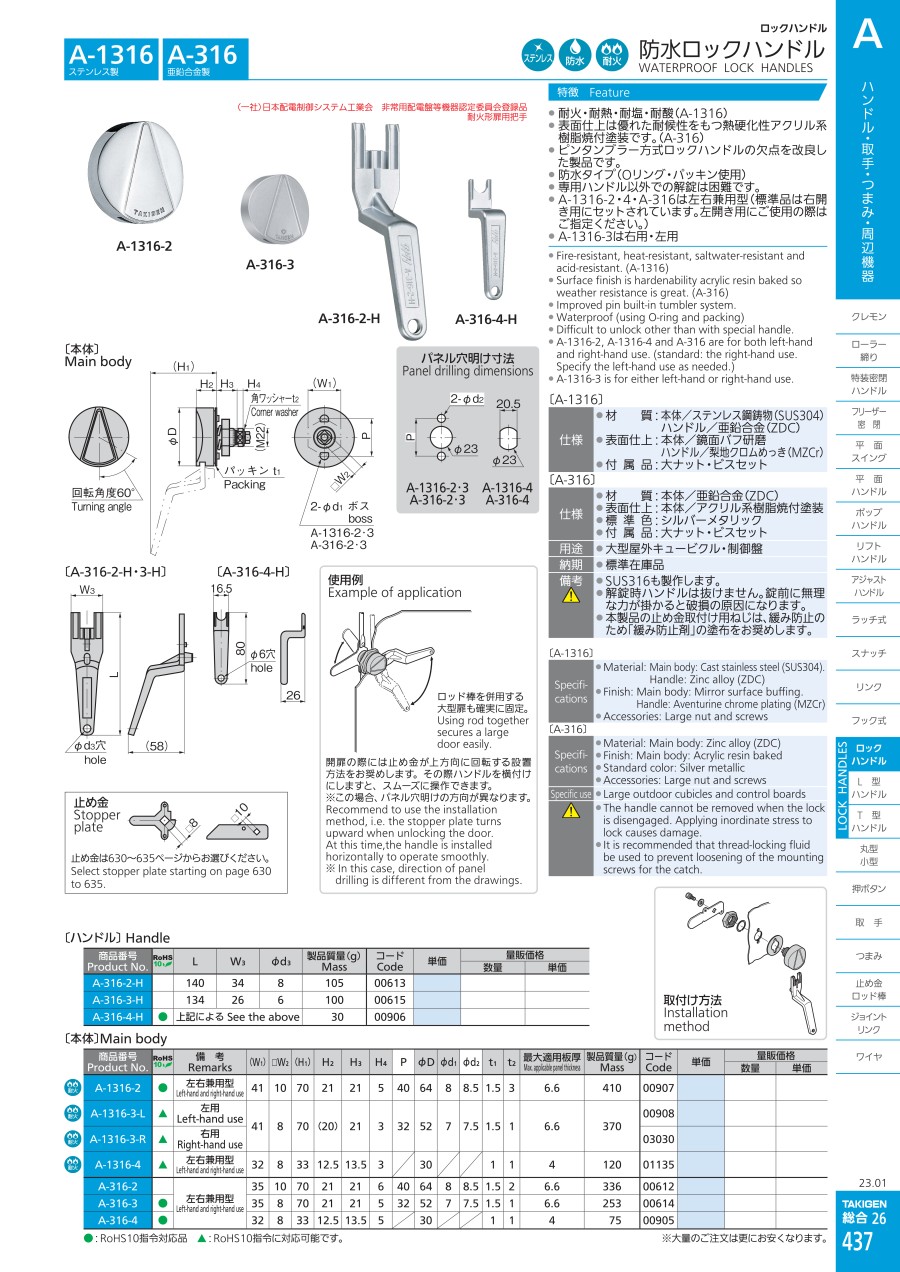

カタログ
商品担当おすすめ
防水ロックハンドル A-316のレビュー
非常用発電機の扉を開ける
5
5.02020/11/10
非常用発電機の扉の鍵がなくなり、困っていたが、すぐに送られてきて助かった。
0人が参考にしています。
