メカニカル部品技術窓口
防水ロックハンドル A-172
- 通常単価(税別)
- 1,235円～2,432円
- 税込単価
- 1,359円～2,675円
通常出荷日：在庫品1日目当日出荷可能
【特長】・防水タイプ（Oリング・パッキン使用）です。・ロック時は内蔵されたクラッチ機構により止め金が固...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報

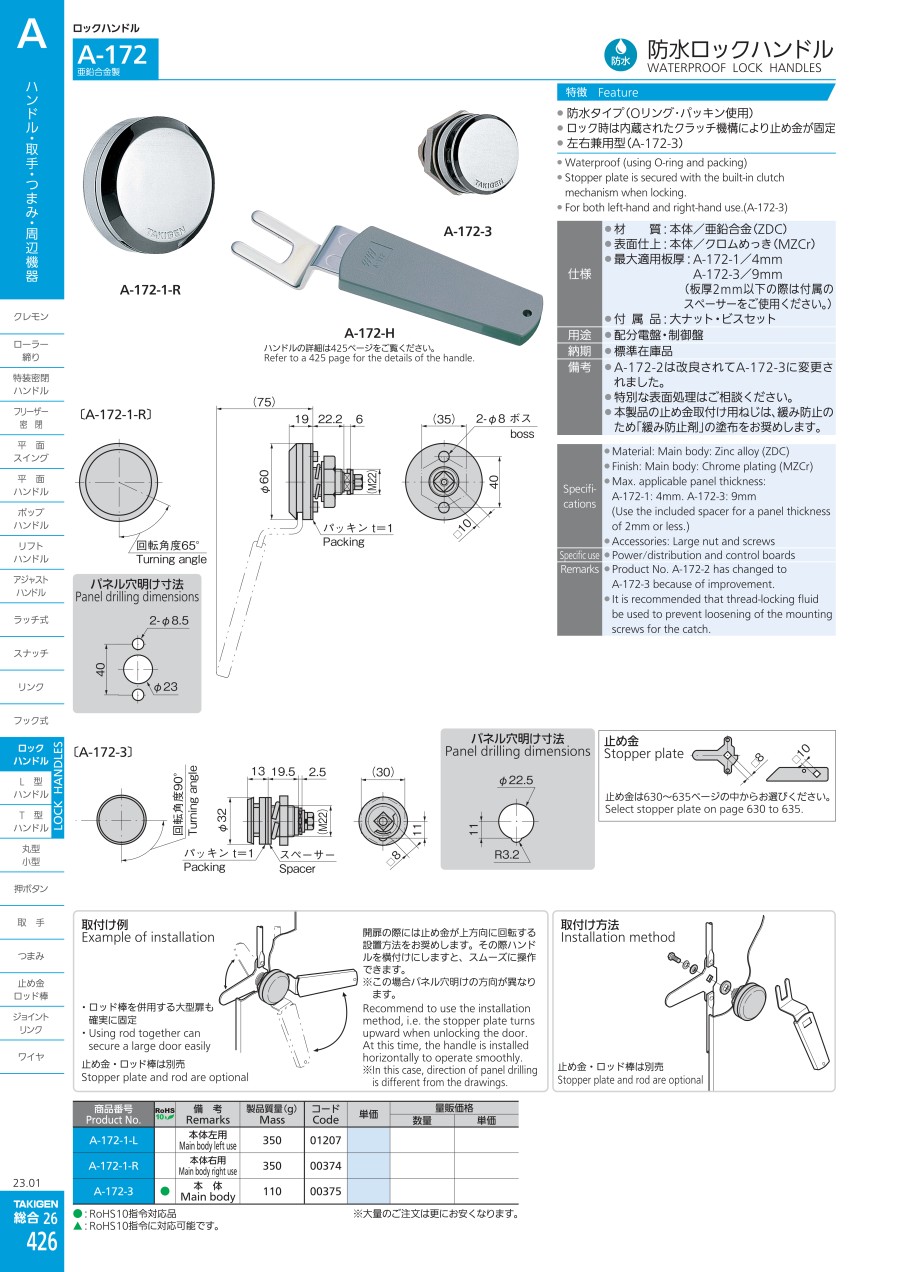

外形図
A-172-1-R
A-172-3
製品仕様
仕様
- 製品質量：A-172-1本体／350g、A-172-3本体／110g
- 材質：本体／亜鉛合金（ZDC）
- 表面仕上：本体／クロムめっき（MZCr）
- 最大適用板厚：A-172-1／4mm、A-172-3／9mm（板厚2mm以下の際は付属のスペーサーをご使用ください。）
- 付属品：大ナット・ビスセット
【備考】
- A-172-1-L：本体左用
- A-172-1-R：本体右用
- A-172-3：本体
パネル穴明寸法
A-172-1-L、A-172-1-R
A-172-3
取付け方法
使用例
取付け例
開扉の際には止め金が上方向に回転する設置方法をお勧めします。その際ハンドルを横付けにしますと、スムーズに操作できます。
※この場合パネル穴明けの方向が異なります。
注意・禁止事項
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
- 止め金・ロッド棒は別売。
詳細情報
基本情報
【特長】
・防水タイプ（Oリング・パッキン使用）です。
・ロック時は内蔵されたクラッチ機構により止め金が固定されます。
・左右兼用型（A-172-3）です。
【用途】
・配分電盤・制御盤
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
防水ロックハンドル A-172のレビュー
製品に使用しています
3
3.02020/04/28
顧客より製作を依頼された装置のカバー部分にある、出入り口の扉に使用しています。止金具は社内で製作して取り付けています。以...もっと読む
0人が参考にしています。
