未確定：候補が4型番あります。

鍵番号
~mm
- TAK60
- R0220
全長(mm)
~mm
- 122
- 160
- 207
全幅(mm)
~mm
- 32
- 40
- 48
全高(mm)
~mm
- 46.8
- 49.3
- 52.2
タイプ
~mm
- A
CAD
- 2D
- 3D

タキゲン製造

防水フラットハンドル A-488

カタログ |

通常単価(税別): 3,941円～4,047円

税込単価: 4,335円～4,452円

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

通常出荷日：在庫品1日目

よく一緒に見られています

閲覧中の商品と併せてご検討ください

タキゲン製造

通常出荷日：在庫品1日目

【特長】・錠前は操作性に優れた防塵シャッター付新型リバーシブルキーTAK60を...

ハンドル形状
スイングハンドル
種類
本体
鍵形状
錠前付き
材質
アルミニウム
特殊付加機能
防水
材質（詳細）
アルミニウム合金
仕上
メラミンアルキド樹脂焼付塗装
色
ブラック
適用板厚 (mm)
2.3
付属品
止め金

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が4型番あります。

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

付属品

製品仕様

材質：アルミニウム合金（ADC）
表面仕上：焼付塗装（ブラック）
付属品：キー2本・ビスセット・止め金・取付け板
適用板厚：1.6～2.3mm

型番	鍵番号	付属止め金	製品質量（g）
A-488-S-1-TAK60	TAK60	AC-25-E-1	612
A-488-S-1	R0220	AC-25-E-1	612
A-488-4-TAK60	TAK60	AC-25-E-2	480
A-488-4	R0220	AC-25-E-2	480
A-488-5-TAK60	TAK60	AC-25-E-4	342
A-488-5	R0220	AC-25-E-4	342

【パネル穴明け寸法】

【取付け方法】

規格表

型番	L₁	L₂	L₃	L₄	L₅	L₆	L₇	L₈	L₉	W₁	W₂	W₃	W₄	W₅	（H₁）	（H₂）	（H₃）	d	t	R
A-488-S-1-TAK60	207	38	155	25	181	25.5	72	28	20	48	35	10	25	36	81	36.5	12.5	4.5	3.2	18
A-488-S-1	207	38	155	25	181	25.5				48	35			36	81	36.5	12.5		3.2	18
A-488-4-TAK60	160	26	124	16	141	16.5				40	29			30	70	35.5	11.5		2.3	15
A-488-4	160	26	124	16	141	16.5				40	29			30	70	35.5	11.5			15
A-488-5-TAK60	122	23	89	13	103	13.5	62	22	15	32	26	8	24	27	46	34	11	4.2		13.5
A-488-5	122	23	89	13	103	13.5	62	22	15	32	26	8	24	27	46	34	11	4.2		13.5

使用例

使用方法

【Fig-1】

（1）解錠
キーを挿入し、180°回転（右方向）する。キーを抜取る（解錠状態）。
（2）ハンドルリフト
プッシュボタン（プッシュシール部）を押し、ハンドルをリフトさせる。

【Fig-2】

（3）ハンドル回転（開扉）
ハンドルを右あるいは左に90°回転し、開扉する（ハンドル回転方向は、ストッパーカムの組付け方向により変更可能です。付属のシールは、回転方向の表示にご使用ください）。
※取付け方法参照

【Fig-3】

（4）ハンドルセット（閉扉）
ハンドルを元の位置に戻しリターンシール部を押してセットする。
（5）施錠
キーを挿入し、180°回転（左方向）する。キーを抜取る（施錠状態）。

注意・禁止事項

本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨めします。

型番リスト

表示件数

型番

鍵番号

全長

(mm)

全幅

(mm)

全高

(mm)

商品コード

最小発注数量

R0220	160	40	49.3	01217	1個
R0220	122	32	46.8	01218	1個
R0220	207	48	52.2	01252	1個
TAK60	207	48	52.2	04057	1個

通常単価(税別) (税込単価)	通常出荷日

3,941円 ( 4,335円 )	在庫品1日目当日出荷可能
3,964円 ( 4,360円 )	在庫品1日目当日出荷可能
3,990円 ( 4,389円 )	5日目
4,047円 ( 4,452円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・錠前は操作性に優れた防塵シャッター付新型リバーシブルキーTAK60を標準装備（A-488-TAK60）しています。
・パネル面からの出っ張りが少ない防水タイプ（Oリング・シートパッキン使用）です。
・解錠時はプッシュボタンによりハンドル操作可能です。
・リフトハンドル部にプッシュボタンを設けて、握りの有効長を大きくし、操作性を良くしました。
・左右兼用型（カムと止め金を裏返すと左右の入替えができます）です。
【用途】
・キュービクル・制御盤

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

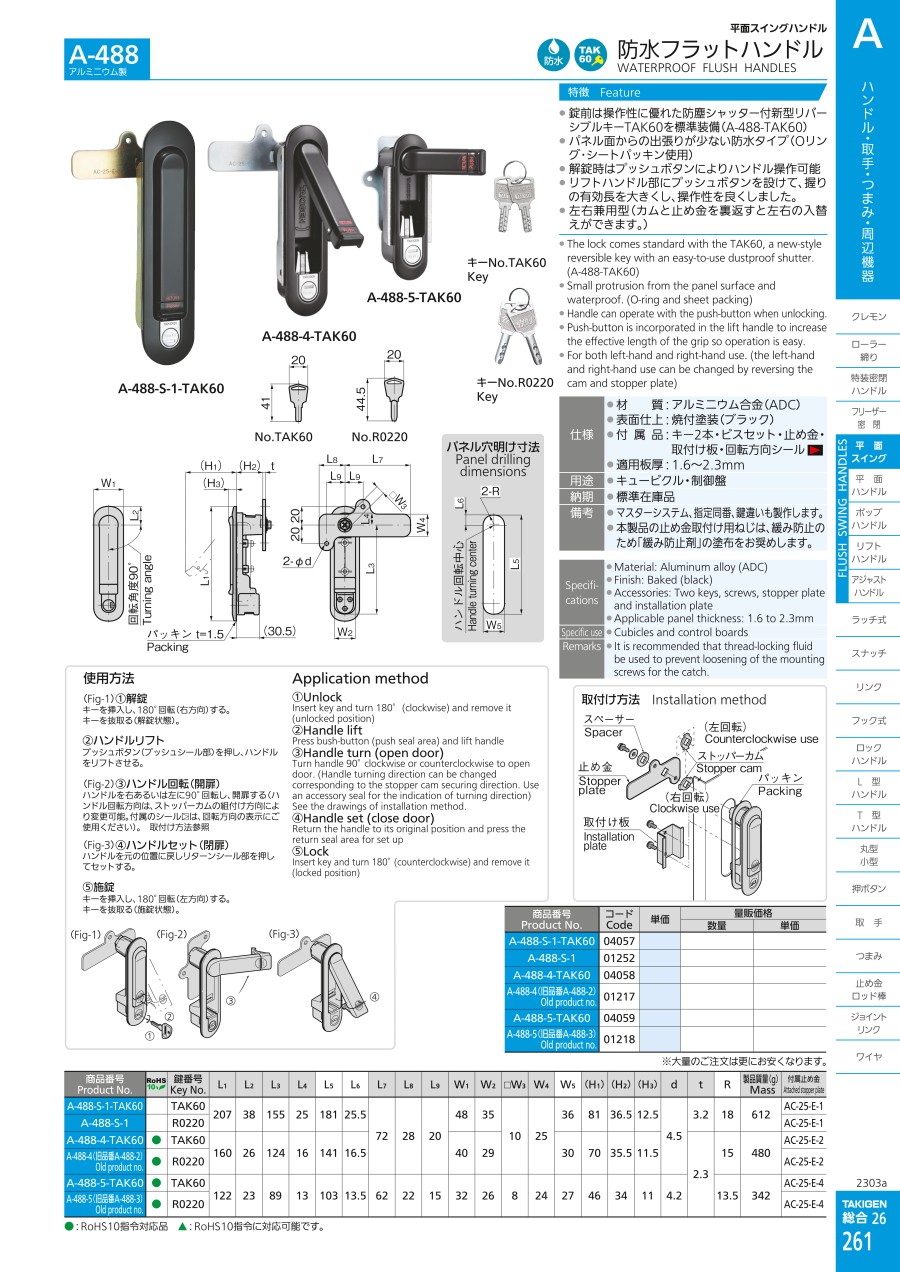

カタログ

商品TOP

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。
