平面ハンドル A-250-A
- 通常単価(税別)
- 2,152円～2,787円
- 税込単価
- 2,367円～3,066円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
【特長】・止め金はカジリ防止タイプを標準装備・パネル穴明け寸法はA-240と同じです・左右兼用型（止め...
詳細を確認- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 材質：亜鉛合金（ZDC）
- 表面仕上：サチライトクロムめっき（MZCr）
- 付属品：キー2本（A-250-A-□-1）・ビスセット・専用止め金
| 型番 | 鍵番号 | 付属止め金 | 適用板厚 | 製品質量（g） |
|---|---|---|---|---|
| A-250-A-1-1 | 0200 | AC-25-AB-1N | 1.0～2.5 | 360 |
| A-250-A-1-2 | 鍵なし | |||
| A-250-A-2-1 | 0200 | AC-25-AB-2N | 235 | |
| A-250-A-3-1 | AC-25-AB-3N | 155 |
パネル穴明け寸法
規格表
| 型番 | L1 | （L2） | （L3） | （L4） | （L5） | （L6） | （L7） | L8 | L9 | L10 |
|---|---|---|---|---|---|---|---|---|---|---|
| A-250-A-1-1 | 142 | 49.5 | 65.5 | 9.5 | 18 | 34.5 | 25.5 | 93 | 87.5 | 117 |
| A-250-A-1-2 | ||||||||||
| A-250-A-2-1 | 117 | 48.5 | 61.5 | 8.5 | 20 | 35 | 20.5 | 79 | 74.5 | 96 |
| A-250-A-3-1 | 84 | - | 61.5 | 8.5 | - | - | 20 | 48 | 43.5 | 63 |
| 型番 | W1 | W2 | （W3） | W4 | W5 | （W6） | （H1） | H2 | H3 | H4 | t | P | ΦD | Φd | R |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-250-A-1-1 | 32 | 26 | 22 | 27 | 15 | 5 | 70 | 10 | 17 | 7 | 3.2 | 128 | 8 | 2-Φ4.2 | 4.5 |
| A-250-A-1-2 | |||||||||||||||
| A-250-A-2-1 | 30 | 23 | 20 | 24 | 10 | - | 58 | 8 | 12.5 | 6 | 2.3 | 105 | 7 | 2-Φ4.2 | 4 |
| A-250-A-3-1 | 28 | 23 | - | 24 | 9.5 | 4.5 | 35 | 8 | 12.5 | 6 | 2.3 | 72 | 7 | Φ4.1 | 4 |
注意・禁止事項
- 摺動部には潤滑油をご使用ください。特に塗料の付着にはご注意ください。
- 本製品の錠前はキー先端部での操作となります。
- 鍵を必要以上に回転させると錠前部・鍵先端部が破損する恐れがありますのでご注意ください。
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,640円 ( 2,904円 ) | 9日目 |
2,787円 ( 3,066円 ) | 在庫品1日目当日出荷可能 |
2,152円 ( 2,367円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・止め金はカジリ防止タイプを標準装備
・パネル穴明け寸法はA-240と同じです
・左右兼用型（止め金を裏返すと左右の入替えができます）
【用途】
・配分電盤・制御盤
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。 - 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

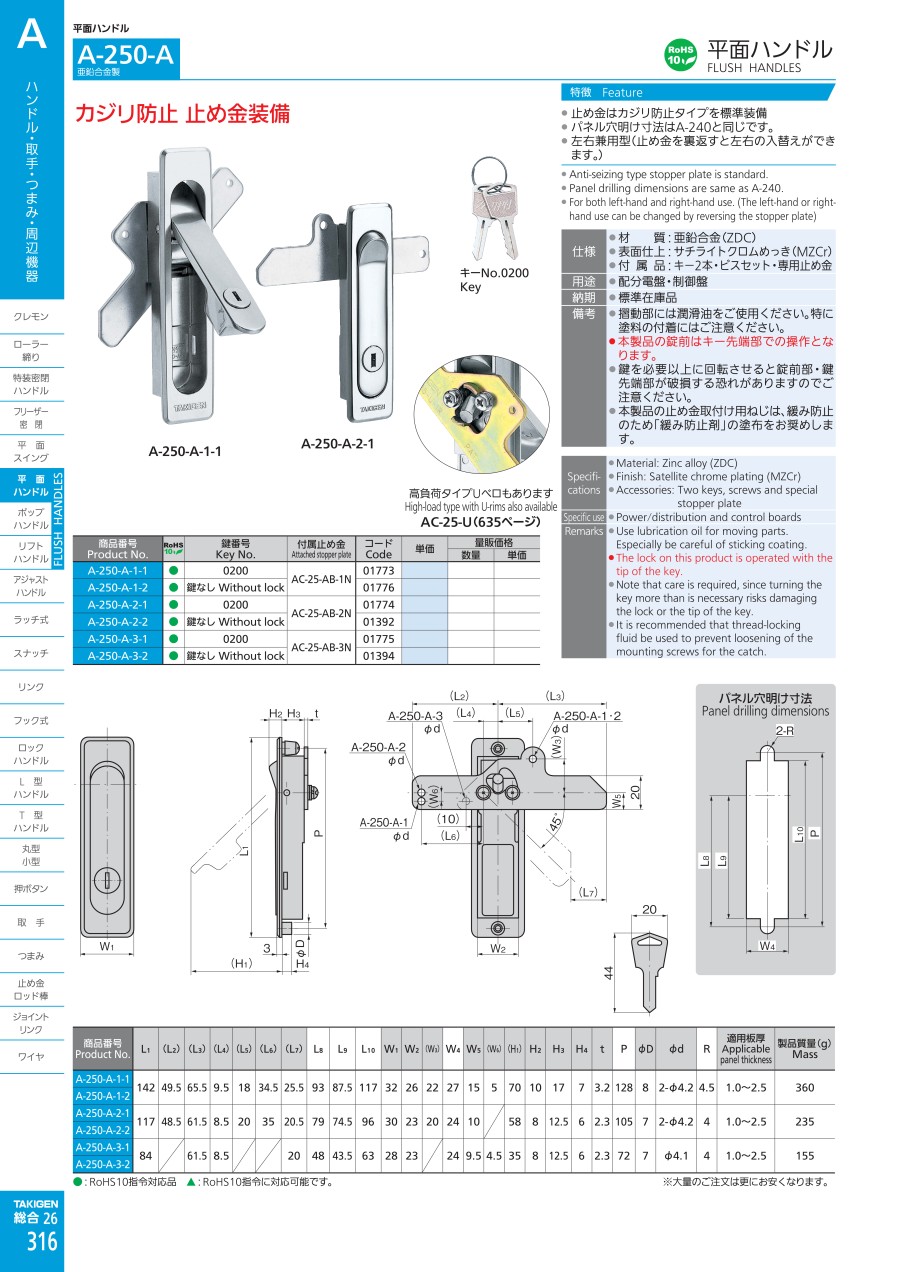

カタログ
