平面スイングハンドル A-475
- 通常単価(税別)
- 1,595円～2,362円
- 税込単価
- 1,755円～2,598円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
【特長】・ハンドルと止め金が直結され強制回転でき筐体の歪みによる作動不良がありません・左右兼用型（止め...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が6型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
※〈 〉寸法はステンレス製
キー：No.0200
パネル穴明け寸法
規格表
| 商品番号 | 材 質 | 鍵番号 | L1 | L2 | L3 | L4 | L5 | L6 | W1 | W2 | W3 |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A-475-A-1-1 | ZDC | 200 | 142 | 26 | 103 | 109 | 103.5 | 117 | 32 | 26 | 27 |
| A-475-A-1-2 | 鍵なし | 142 | 26 | 103 | 109 | 103.5 | 117 | 32 | 26 | 27 | |
| A-475-A-2-1 | 200 | 117 | 24 | 82 | 87 | 82.5 | 96 | 30 | 23 | 24 | |
| A-475-A-2-2 | 鍵なし | 117 | 24 | 82 | 87 | 82.5 | 96 | 30 | 23 | 24 | |
| A-475-A-3-1 | 200 | 84 | 24 | 49 | 54 | 49.5 | 63 | 28 | 23 | 24 | |
| A-475-A-3-2 | 鍵なし | 84 | 24 | 49 | 54 | 49.5 | 63 | 28 | 23 | 24 |
| 商品番号 | （H1） | H2 | H3 | H4 | （H5） | H6 | P | ΦD | t | R | 最大適用板厚 | 製品質量 （g） | 付属止め金 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-475-A-1-1 | 73 | 6 | 10 | 4 | 10 | 13.3 | 128 | 8 | 2.3 | 4.5 | ～2.6 | 260 | 本品専用止め金 |
| A-475-A-1-2 | 73 | 6 | 128 | 8 | 4.5 | ～2.6 | 260 | ||||||
| A-475-A-2-1 | 59 | 5 | 105 | 7 | 4 | ～1.6 | 213 | ||||||
| A-475-A-2-2 | 59 | 5 | 105 | 7 | 4 | ～1.6 | 213 | ||||||
| A-475-A-3-1 | 35.5 | 5 | 72 | 7 | 4 | ～1.6 | 173 | ||||||
| A-475-A-3-2 | 35.5 | 5 | 72 | 7 | 4 | ～1.6 | 173 |
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
2,362円 ( 2,598円 ) | 在庫品1日目当日出荷可能 |
2,090円 ( 2,299円 ) | 9日目 |
1,995円 ( 2,195円 ) | 在庫品1日目当日出荷可能 |
1,905円 ( 2,096円 ) | 9日目 |
1,942円 ( 2,136円 ) | 在庫品1日目当日出荷可能 |
1,595円 ( 1,755円 ) | 9日目 |
詳細情報
基本情報
【特長】
・ハンドルと止め金が直結され強制回転でき筐体の歪みによる作動不良がありません
・左右兼用型（止め金を裏返すと左右の入替えができます）
【用途】
・配分電盤・制御盤
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

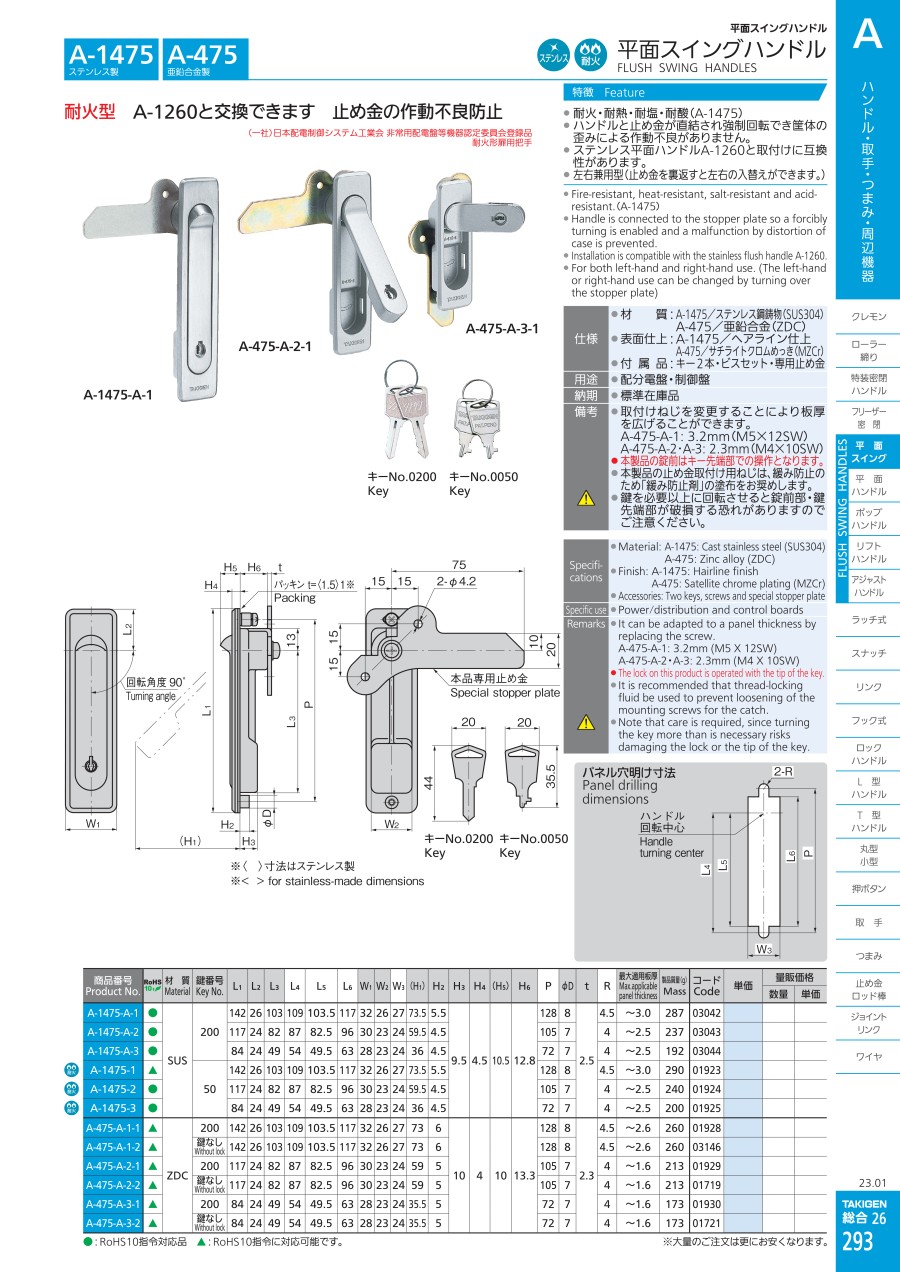

カタログ
