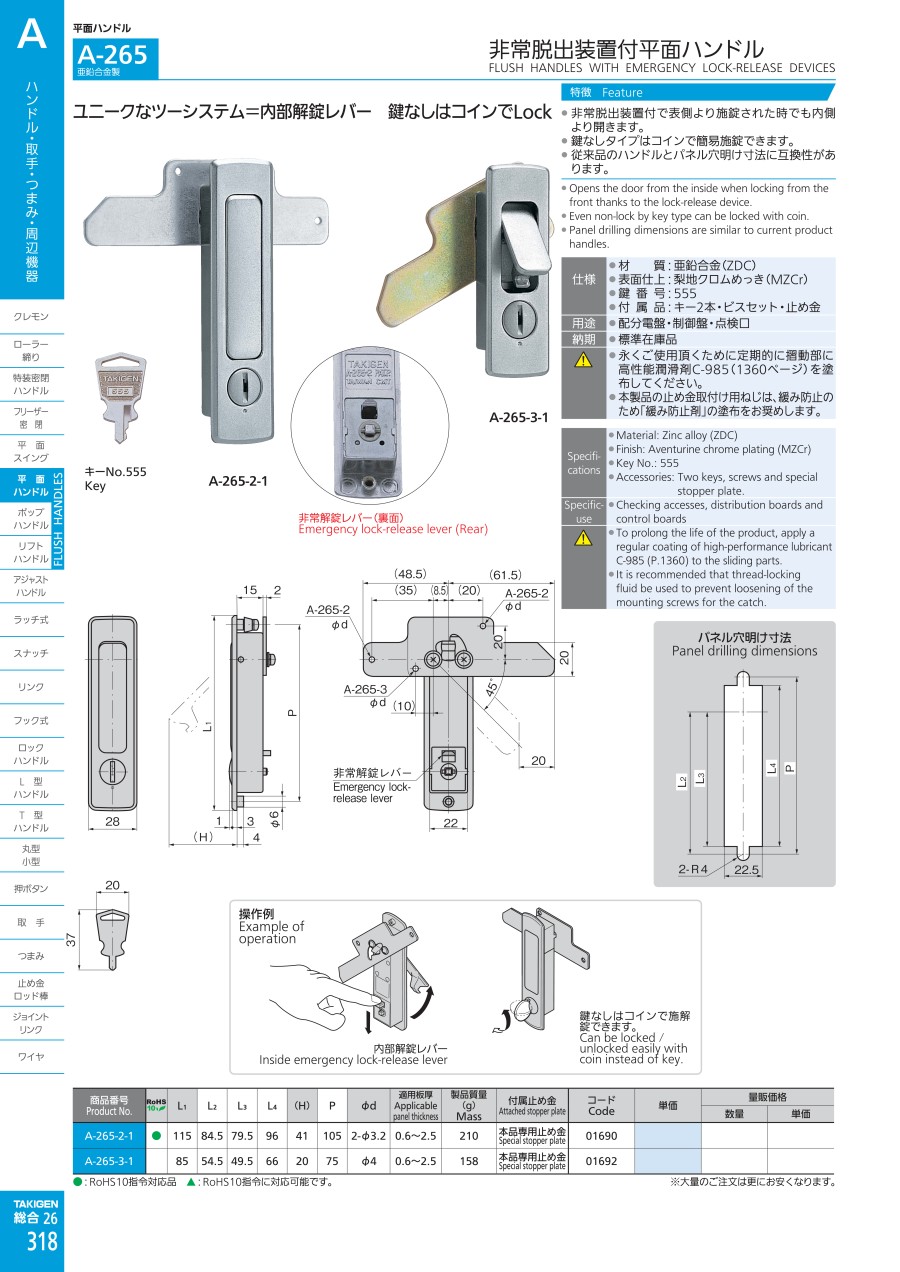

非常脱出装置付平面ハンドル A-265
- 通常単価(税別)
- 1,155円～1,638円
- 税込単価
- 1,271円～1,802円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
【特長】・非常脱出装置付で表側より施錠された時でも内側より開きます・鍵なしタイプはコインで簡易施錠でき...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 材質：亜鉛合金（ZDC）
- 表面仕上：梨地クロムめっき（MZCr）
- 鍵番号：555（A-265-2-1・A-265-3-1）
- 付属品：キー2本（A-265-2-1・A-265-3-1のみ）・ビスセット・止め金
| 型番 | 適用板厚 | 製品質量（g） | 付属止め金 |
|---|---|---|---|
| A-265-2-1 | 0.6～2.5 | 210 | 本品専用止め金 |
| A-265-2-2 | 0.6～2.5 | - | 本品専用止め金 |
| A-265-3-1 | 0.6～2.5 | 158 | 本品専用止め金 |
| A-265-3-2 | 0.6～2.5 | - | 本品専用止め金 |
パネル穴明け寸法
規格表
| 型番 | L1 | L2 | L3 | L4 | （H） | P | Φd |
|---|---|---|---|---|---|---|---|
| A-265-2-1 | 115 | 84.5 | 79.5 | 96 | 41 | 105 | 2-Φ3.2 |
| A-265-2-2 | 115 | 84.5 | 79.5 | 96 | 41 | 105 | 2-Φ3.2 |
| A-265-3-1 | 85 | 54.5 | 49.5 | 66 | 20 | 75 | Φ4 |
| A-265-3-2 | 85 | 54.5 | 49.5 | 66 | 20 | 75 | Φ4 |
使用例
操作例
内部解錠レバー
鍵なしはコインで施解錠できます。
注意・禁止事項
- 永くご使用頂くために定期的に摺動部に高性能潤滑剤を塗布して下さい。
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
詳細情報
基本情報
【特長】
・非常脱出装置付で表側より施錠された時でも内側より開きます
・鍵なしタイプはコインで簡易施錠できます
・従来品のハンドルとパネル穴開け寸法に互換性があります
【用途】
・配分電盤・制御盤・点検口
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
カタログ
非常脱出装置付平面ハンドル A-265のレビュー
社内用 盤の扉に使用
4
4.02019/11/06
タキゲン正規ルートだと送料や物流時間に問題あったのですが、ミスミさんからWebオーダーで１個だけ手配したものが即入荷して...もっと読む
0人が参考にしています。
故障した平面ハンドルの交換
4
4.02019/09/04
配電ボックスの平面ハンドルが故障し、蓋が閉じなくなったため、交換しました。型番が同一だったので、簡単に交換出来て助かりま...もっと読む
0人が参考にしています。
