タキゲン製造

薄型防水フラットハンドル A-960

カタログ |

一部SALE 2026/03/31まで
一部当日出荷可能

通常単価(税別): 3,098円～5,040円特別価格

税込単価: 3,408円～5,544円特別価格

【特長】・ボタンを強く押すことによりハンドルが強制的に押出される機構が採用され...

ハンドル形状
スイングハンドル
種類
本体
鍵形状
錠前付き
材質
亜鉛
特殊付加機能
防水
材質（詳細）
亜鉛合金
仕上
サチライトクロムめっき
付属品
止め金

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

未確定：候補が6型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

外形図

製品仕様

材質：亜鉛合金（ZDC）
表面仕上：サチライトクロムめっき（MZCr）
付属品：キー2本・ビスセット・専用止め金

型番	適用板厚	製品質量（g）	鍵番号	付属止め金
A-960-1-TAK60	0～2.3	660	TAK60	本品専用止め金
A-960-1		660	0200
A-960-2-TAK60		530	TAK60
A-960-2		530	0200
A-960-3-TAK60	0～2.0	400	TAK60
A-960-3		400	0200
A-960-4-TAK60		280	TAK60
A-960-4		280	0200

パネル穴明け寸法

A-960-1・2・3

A-960-4

規格表

型番	L₁	L₂	L₃	L₄	L₅	L₆	L₇	L₈	L₉	L₁₀
A-960-1-TAK60	190	29	156	24	88.5	39.5	31.5	13	181	24.5
A-960-1	190	29	156	24	88.5	39.5	31.5	13	181	24.5
A-960-2-TAK60	160.5	20.5	135.5	16	78	29	21	12	153	17
A-960-2	160.5	20.5	135.5	16	78				153	17
A-960-3-TAK60	141	16.5	121	13	63				135	13.5
A-960-3	141	16.5	121		63				135	13.5
A-960-4-TAK60	117	24	82		61.5	27		15	-	-
A-960-4	117	24	82		61.5	27		15	-	-

型番	W₁	W₂	W₃	W₄	W₅	□W₆	W₇	W₈	（H₁）	H₂	t
A-960-1-TAK60	48	35	21.5	32	36	10	25	8	100	9	3.2
A-960-1	48	35	21.5	32	36				100
A-960-2-TAK60	40	31	21	30	32				83
A-960-2	40	31			32				83
A-960-3-TAK60	32	26			27				70
A-960-3	32	26			27				70
A-960-4-TAK60	30	23		26	-	8	20	12	45	10	2.3
A-960-4	30	23		26	-	8	20	12	45	10	2.3

注意・禁止事項

本製品の錠前はキー先端部での操作となります。
本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。

型番リスト

表示件数

型番

鍵番号

全長

(mm)

全幅

(mm)

全高

(mm)

商品コード

最小発注数量

0200	190	48	30.5	01667	1個
0200	160.5	40	30.5	01668	1個
TAK60	160.5	40	30.5	04123	1個
0200	141	32	30.5	01669	1個
TAK60	141	32	30.5	04124	1個
TAK60	117	30	31.5	04125	1個

通常単価(税別) (税込単価)	通常出荷日

5,040円 ( 5,544円 )	5日目
4,339円3,861円 ( 4,247円 )	在庫品1日目当日出荷可能
4,042円 ( 4,446円 )	9日目
3,776円 ( 4,154円 )	在庫品1日目当日出荷可能
3,518円 ( 3,870円 )	5日目
3,098円 ( 3,408円 )	9日目

詳細情報

基本情報

基本情報

【特長】
・ボタンを強く押すことによりハンドルが強制的に押出される機構が採用されております。
・パネル面から止め金まで11.5mmの超薄型です。
・A-480・490とパネル穴開け寸法に互換性があります。
・錠前は操作性に優れた防塵シャッター付新型リバーシブルキーTAK60を標準装備（A-960-TAK60）しています。
・防錆アップのサチライトクロムめっき（25μm）です。
・左右兼用型（止め金を裏返すと左右の入替えができます）です。
【用途】
・キュービクル・配分電盤・制御盤

ご注意

掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

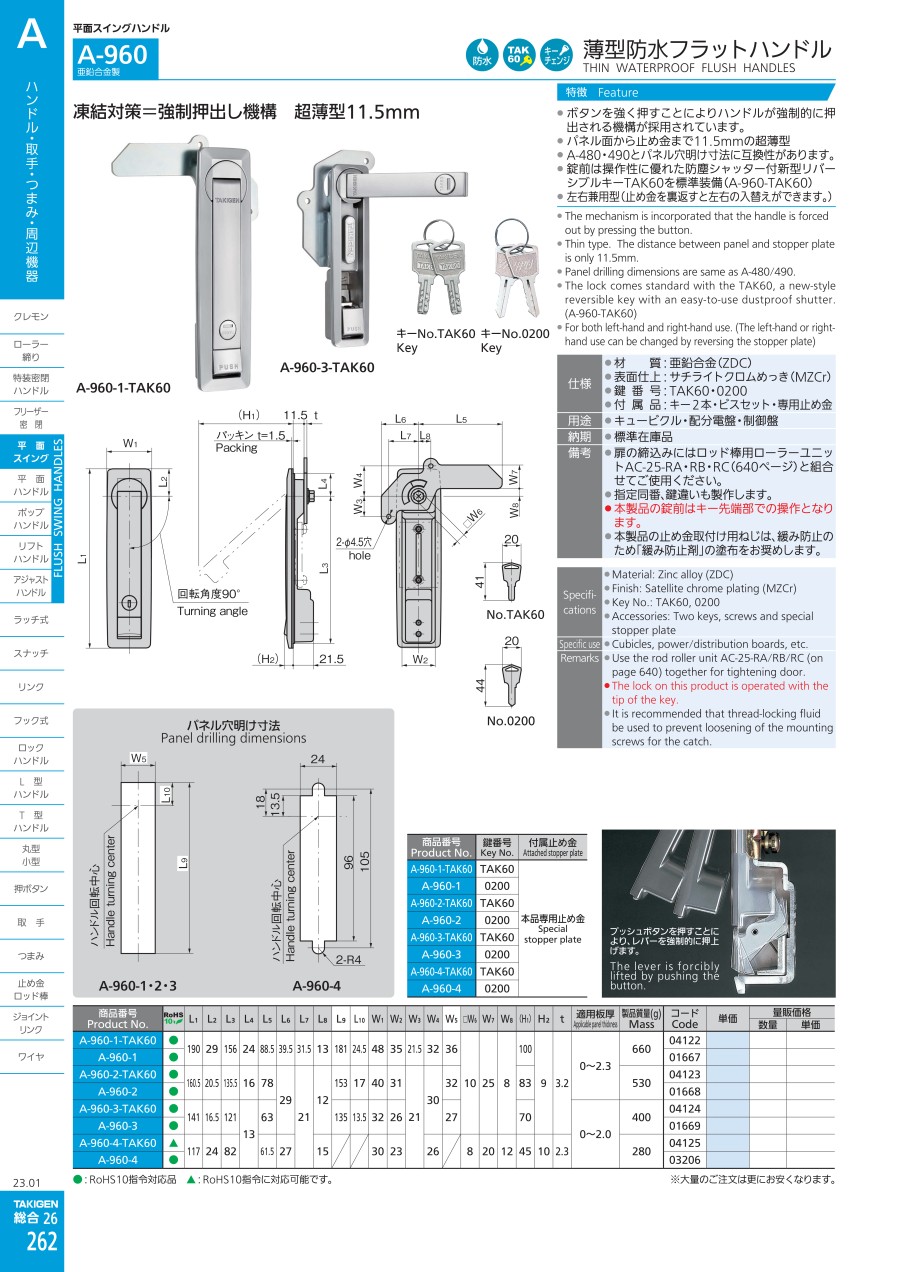

カタログ
