締付平面ハンドル A-464-F
- 通常単価(税別)
- 4,156円～4,797円
- 税込単価
- 4,572円～5,277円
ガタつきの無いラックの設計に最適。【特長】・錠前は操作性に優れた防塵シャッター...
詳細情報を確認する未確定：候補が4型番あります。
商品情報
外形図
製品仕様
- 材質：亜鉛合金（ZDC）
- 表面仕上：サチライトクロムめっき（MZCr）
- 鍵番号：TAK60
- 適用板厚：0～2.3mm
- 付属品：止め金・取付け板・ビスセット・キー2本
- 取付けねじを変更することにより、板厚を広げることができます。
A-464-F-1・A-464-F-2：5mm（M5×16 SW、PW）
A-464-F-3：4mm（M5×14 SW、PW）
パネル穴明け寸法
規格表
| 型番 | L1 | L2 | L3 | L4 | L5 | L6 | L7 | W | （H1） | （H2） | （H3） | Φd | （S） | 製品質量 （g） | 付属止め金 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-464-F-1-1-R-TAK60 | 143 | 102 | 28 | 72 | 20 | 117 | 102 | 25 | 94 | 30 | 21 | 4.5 | 3 | 480 | AC-25-E-2F |
| A-464-F-2-1-R-TAK60 | 122 | 81 | 22 | 62 | 15 | 96 | 81 | 24 | 79 | 30 | 18.5 | 4.2 | 2.5 | 425 | AC-25-E-4F |
| A-464-F-3-1-R-TAK60 | 89 | 48 | 22 | 62 | 15 | 63 | 48 | 24 | 50 | 30 | 18.5 | 4.2 | 2.5 | 380 | AC-25-E-4F |
| A-464-F-2-1-L-サチライト-TAK60 | 122 | 81 | 22 | 62 | 15 | 96 | 81 | 24 | 79 | 30 | 18.5 | 4.2 | 2.5 | 425 | AC-25-E-4F |
| A-464-F-3-1-L-サチライト-TAK60 | 89 | 48 | 22 | 62 | 15 | 63 | 48 | 24 | 50 | 30 | 18.5 | 4.2 | 2.5 | 380 | AC-25-E-4F |
商品特長詳細
注意・禁止事項
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
4,562円 ( 5,018円 ) | 5日目 |
4,797円 ( 5,277円 ) | 在庫品1日目当日出荷可能 |
4,290円 ( 4,719円 ) | 5日目 |
4,156円 ( 4,572円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
ガタつきの無いラックの設計に最適。
【特長】
・錠前は操作性に優れた防塵シャッター付新型リバーシブルキーTAK60を標準装備しています
・締込機構付。ハンドルの上げ下げに連動して止め金が前後にストローク（3mm）します
・右開き用・左開き用
【用途】
・サーバーラック・配分電盤・制御盤
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。

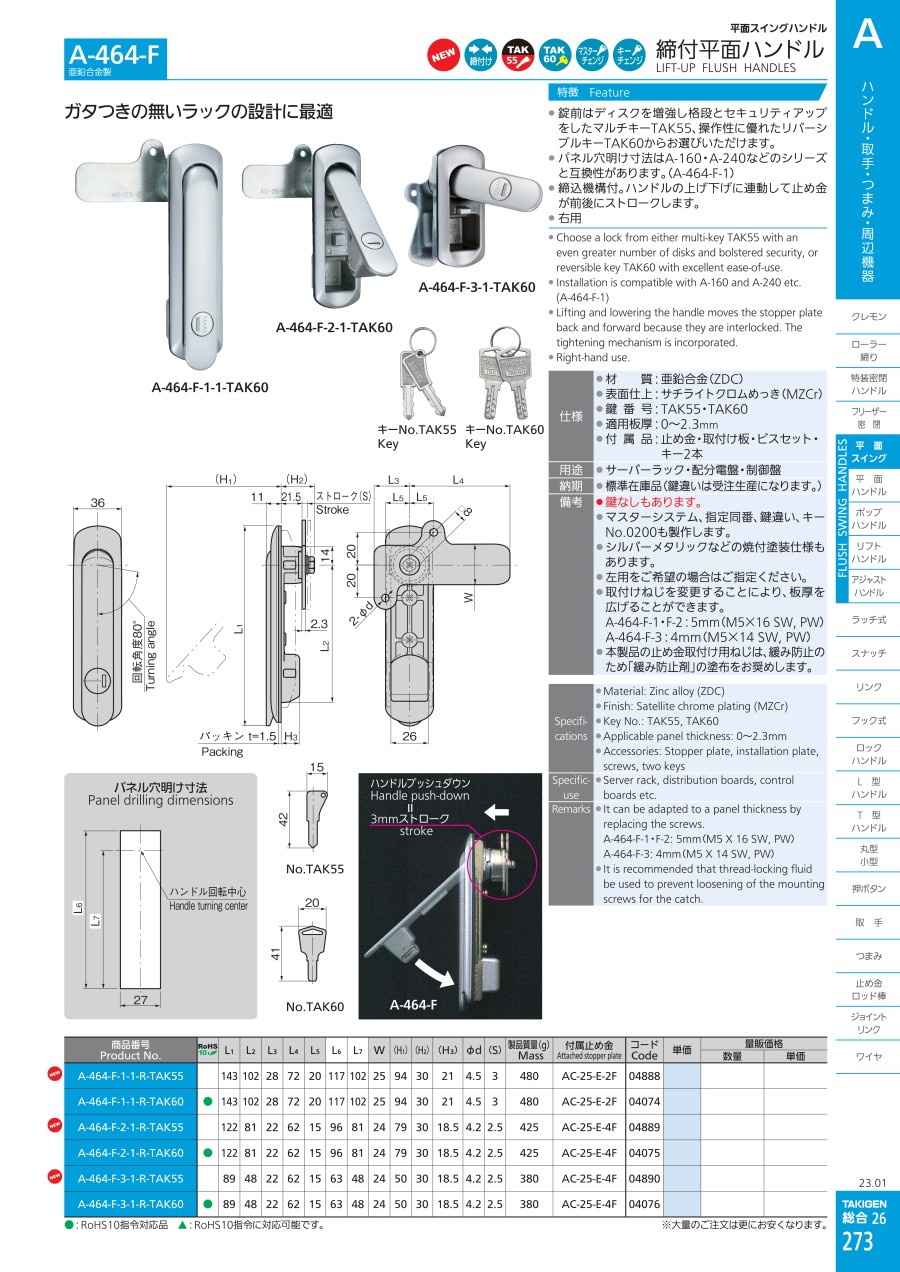

カタログ
