小型平面ハンドル A-250
- 通常単価(税別)
- 1,155円～1,482円
- 税込単価
- 1,271円～1,630円
通常出荷日：在庫品1日目～9日目一部当日出荷可能
鍵付きの小型平面ハンドル。【特長】・左右兼用型（止め金を裏返すと左右の入替えができます）・3サイズより...
詳細を確認- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
未確定：候補が4型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)

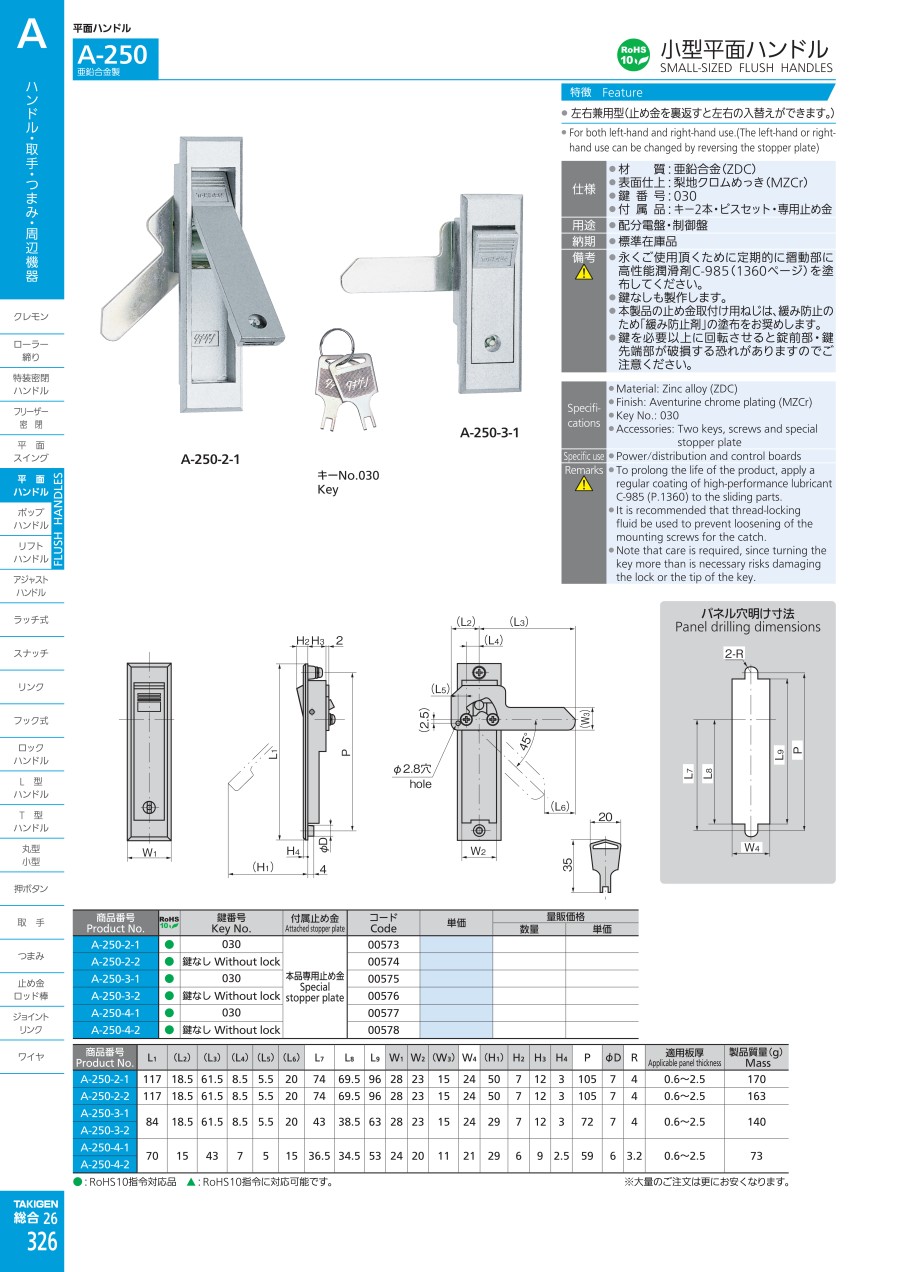

商品情報
左右兼用型のハンドル
A-250-2-1の外観
A-250-3-1の外観
パネル穴明け寸法
A-250の寸法図A
A-250の寸法図B
A-250の寸法図C
| 商品番号 Product No. | 鍵番号 Key No. | 付属止め金 Attached stopper plate |
|---|---|---|
| A-250-2-1 | 030 | 本品専用止め金 Special stopper plate |
| A-250-2-2 | 鍵なし Without lock | |
| A-250-3-1 | 030 | |
| A-250-4-1 | 030 |
| 商品番号 Product No. | L1 | （L2） | （L3） | （L4） | （L5） | （L6） | L7 | L8 | L9 | W1 | W2 | （W3） | W4 | （H1） | H2 | H3 | H4 | P | ΦD | R | 適用板厚 Applicable panel thickness | 製品質量（g） Mass |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-250-2-1 | 117 | 18.5 | 61.5 | 8.5 | 5.5 | 20 | 74 | 69.5 | 96 | 28 | 23 | 15 | 24 | 50 | 7 | 12 | 3 | 105 | 7 | 4 | 0.6～2.5 | 170 |
| A-250-2-2 | 0～2.5 | 163 | ||||||||||||||||||||
| A-250-3-1 | 84 | 18.5 | 61.5 | 8.5 | 5.5 | 20 | 43 | 38.5 | 63 | 28 | 23 | 15 | 24 | 29 | 7 | 12 | 3 | 72 | 7 | 4 | 0.6～2.5 | 140 |
| A-250-4-1 | 70 | 15 | 43 | 7 | 5 | 15 | 36.5 | 34.5 | 53 | 24 | 20 | 11 | 21 | 29 | 6 | 9 | 2.5 | 59 | 6 | 3.2 | 0.6～2.5 | 73 |
詳細情報
基本情報
鍵付きの小型平面ハンドル。
【特長】
・左右兼用型（止め金を裏返すと左右の入替えができます）
・3サイズより選択できます
【用途】
・配分電盤・制御盤
ご注意
- 商品画像は代表画像となります。形状や色味を含め、型番毎に仕様が異なる場合がございます。
