未確定：候補が3型番あります。
全長(mm)
~mm- 84
- 117
- 142
全幅(mm)
~mm- 28
- 30
- 32
全高(mm)
~mm- 19.8
- 25.2
適用板厚(mm)
~mm- 2
- 3.2
タイプ
~mmCAD
- 2D
- 3D
押ボタン付平面ハンドル A-260-A
- 通常単価(税別)
- 2,725円～3,089円
- 税込単価
- 2,998円～3,398円
通常出荷日：在庫品1日目当日出荷可能
【特長】・止め金はカジリ防止タイプを標準装備しています。・パネル穴開け寸法はA-240と同じです。・左...
詳細を確認
未確定：候補が3型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 材質：亜鉛合金（ZDC）
- 表面仕上：サチライトクロムめっき（MZCr）
- 鍵番号：0200
- 付属品：キー2本・ビスセット・専用止め金
- 付属止め金（型番）
AC-25-AB-1N（A-260-A-1-1）
AC-25-AB-2N（A-260-A-2-1）
AC-25-AB-3N（A-260-A-3-1）
パネル穴明け寸法
規格表
| 型番 | L1 | （L2） | （L3） | （L4） | （L5） | （L6） | （L7） | L8 | L9 | L10 | W1 | W2 | （W3） | W4 | W5 | （W6） |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-260-A-1-1 | 142 | 49.5 | 65.5 | 9.5 | 18 | 34.5 | 25.5 | 106 | 100.5 | 117 | 32 | 26 | 22 | 27 | 15 | 5 |
| A-260-A-2-1 | 117 | 48.5 | 61.5 | 8.5 | 20 | 35 | 20.5 | 86 | 81.5 | 96 | 30 | 23 | 20 | 24 | 10 | - |
| A-260-A-3-1 | 84 | 23.5 | 61.5 | 8.5 | - | 10 | 20 | 53 | 48.5 | 63 | 28 | 23 | - | 24 | 9.5 | 4.5 |
| 型番 | （H1） | H2 | H3 | t | P | φD | N | φd | R | 最大適用板厚 | 製品質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|---|
| A-260-A-1-1 | 58 | 7 | 17 | 3.2 | 128 | 8 | 2 | 4.2 | 4.5 | 3.2 | 395 |
| A-260-A-2-1 | 47 | 6 | 12.5 | 2.3 | 105 | 7 | 2 | 4.2 | 4 | 2 | 225 |
| A-260-A-3-1 | 21 | 6 | 12.5 | 2.3 | 72 | 7 | 1 | 4.1 | 4 | 2 | 160 |
注意・禁止事項
- 摺動部には潤滑油をご使用ください。特に塗料の付着にはご注意ください。
- 本製品の錠前はキー先端部での操作となります。
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
型番リスト
表示件数
通常単価(税別)
(税込単価) | 通常出荷日 |
|---|
3,089円 ( 3,398円 ) | 在庫品1日目当日出荷可能 |
2,985円 ( 3,284円 ) | 在庫品1日目当日出荷可能 |
2,725円 ( 2,998円 ) | 在庫品1日目当日出荷可能 |
詳細情報
基本情報
【特長】
・止め金はカジリ防止タイプを標準装備しています。
・パネル穴開け寸法はA-240と同じです。
・左右兼用型（止め金を裏返すと左右の入替えができます）です。
【用途】
・配分電盤・制御盤。

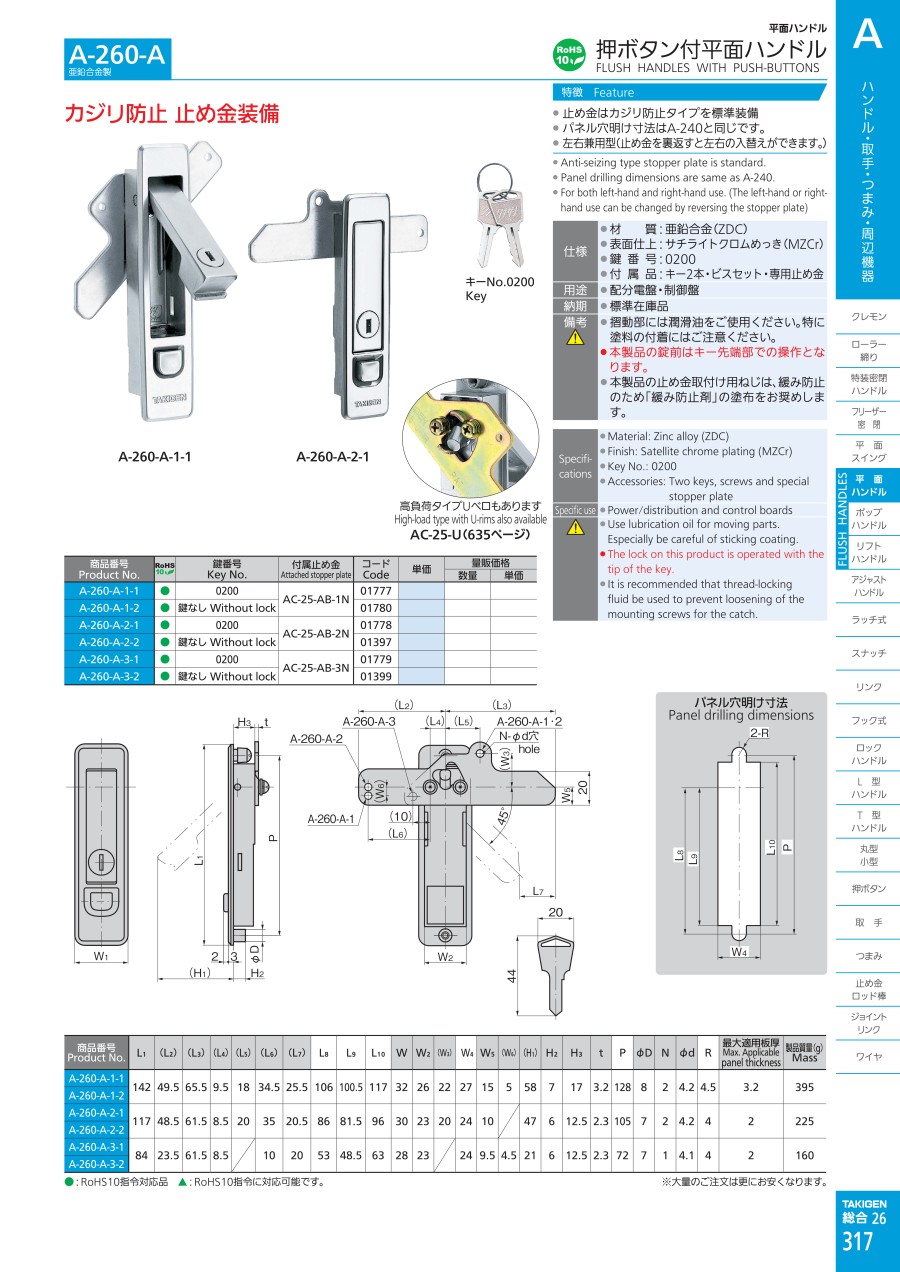

カタログ
押ボタン付平面ハンドル A-260-Aのレビュー
製品の開閉扉に使用しています
5
5.02023/08/23
製品の開閉扉部分の部品として使用しています。頻繁に開け閉めする扉ではないですが、おおむね２０年以上正常に使えていますので...もっと読む
0人が参考にしています。
