メカニカル部品技術窓口
絞り込み条件
未確定：候補が2型番あります。
全長(mm)
~mm- 84
- 142
全幅(mm)
~mm- 36
- 40
全高(mm)
~mm- 29.8
- 32.7
適用板厚(mm)
~mm- 1.5
- 1.8
タイプ
~mmCAD
- 2D
- 3D
押ボタン付平面ハンドル A-181
- 通常単価(税別)
- 2,079円～3,258円
- 税込単価
- 2,287円～3,584円
通常出荷日：5日目～9日目
【特長】・左右兼用型。（止め金を裏返すと左右の入替えが可能）【用途】・配分電盤・制御盤。
詳細を確認
未確定：候補が2型番あります。
- 単価(税別)
- -円
- 合計(税別)
- -円(税込価格：-円)
- 出荷日
- -(参考出荷日：-円)
商品情報
外形図
製品仕様
- 材質：亜鉛合金（ZDC）
- 表面仕上：梨地クロムめっき（MZCr）
- 付属品：キー2本・ビスセット・専用止め金
- 鍵番号：0050
パネル穴明け寸法
規格表
| 型番 | L1 | （L2） | （L3） | （L4） | （L5） | （L6） | （L7） | L8 | L9 | L10 | W1 | W2 | W3 | （W4） | （W5） | W6 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-181-1 | 142 | 62 | 75 | 14 | 22 | 42 | 26 | 105 | 99.5 | 117 | 32 | 26 | 40 | 20 | 21 | 27 |
| A-181-2 | 117 | 58 | 62 | 13 | 21.5 | 40 | 22 | 88 | 83.5 | 96 | 28 | 23 | 36 | 22 | 20 | 24 |
| A-181-3 | 84 | 58 | 62 | 13 | 21.5 | 40 | 22 | 55 | 50.5 | 63 | 28 | 23 | 36 | 22 | 20 | 24 |
| 型番 | （H1） | H2 | H3 | t1 | t2 | P | φD | R | 適用板厚 | 製品質量（g） |
|---|---|---|---|---|---|---|---|---|---|---|
| A-181-1 | 58 | 5 | 24.5 | 3 | 3.2 | 128 | 8 | 4.5 | 1.2～1.8 | 370 |
| A-181-2 | 49 | 4 | 23.5 | 2 | 2.3 | 105 | 7 | 4 | 0.6～1.5 | 250 |
| A-181-3 | 23.5 | 4 | 23.5 | 2 | 2.3 | 72 | 7 | 4 | 0.6～1.5 | 200 |
商品特長詳細
- 取付ねじを変更することにより板厚を広げることができます。
A-181-1：3mm（M5×8SW）
A-181-2・3：2.5mm（M4×8SW）
注意・禁止事項
- 永くご使用頂くために定期的に摺動部に高性能潤滑剤C-985を塗布してください。
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
- 鍵を必要以上に回転させると錠前部・鍵先端部が破損する恐れがありますのでご注意ください。

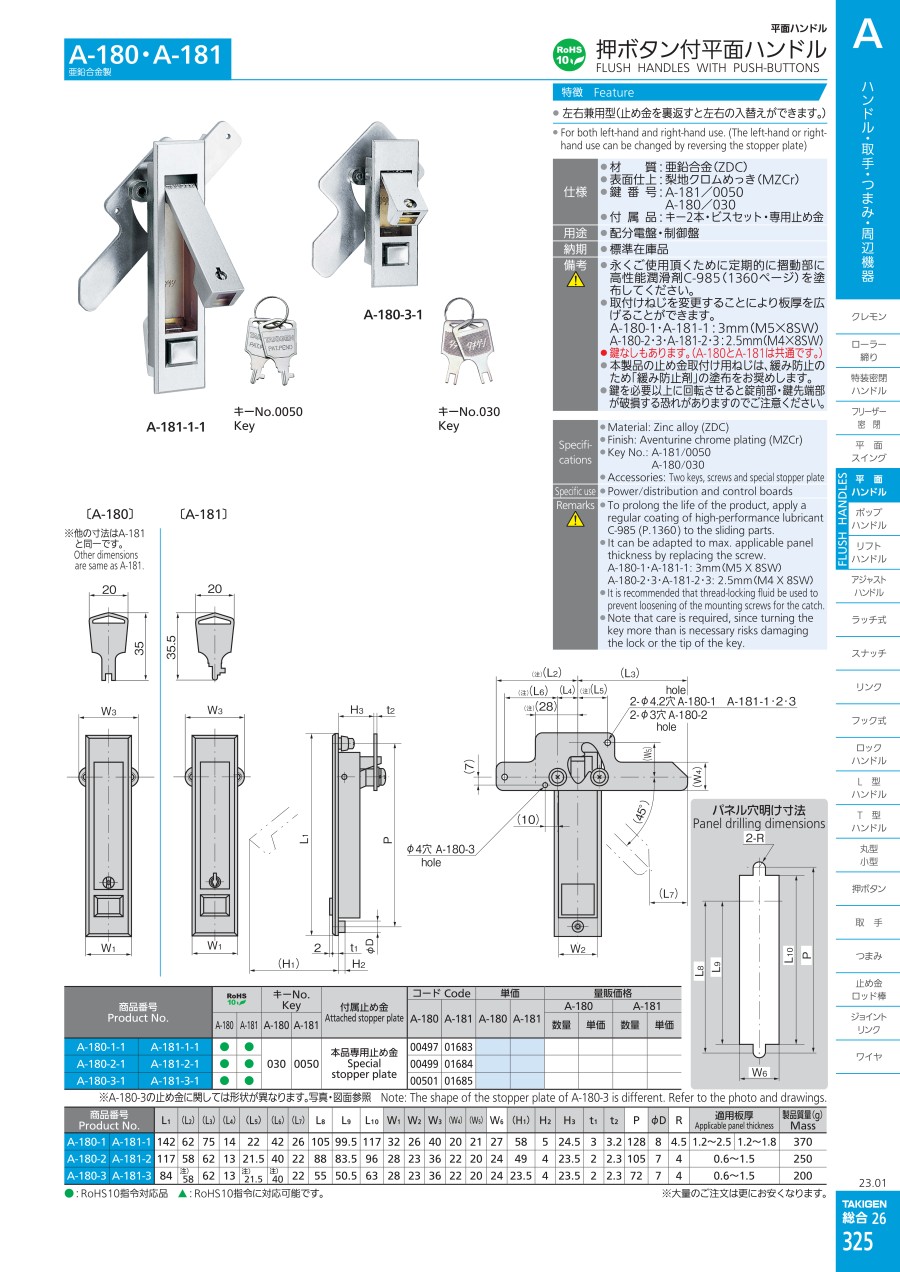

カタログ
押ボタン付平面ハンドル A-181のレビュー
この商品のレビューはありません
