ロックハンドル A-120-1
未確定：候補が2型番あります。
商品情報
外形図
A-120-1
パネル穴明け寸法
A-120-1-H
製品仕様
| 型番 | A-120-1 | A-120-1-H | |
|---|---|---|---|
| 材質 | 本体 | 亜鉛合金（ZDC） | |
| ハンドル | 冷間圧延鋼板（SPCC） | ||
| 表面仕上 | 本体 | クロムめっき（MZCr） | |
| ハンドル | 亜鉛めっきクロメート処理（MFZn-C） | ||
| 製品質量（g） | 40 | 10 | |
| 最大適用板厚 | 3mm | - | |
| RoHS10指令対応品 | ○ | ○ | |
注意・禁止事項
- 止め金取付け用M8ナットの締付けトルクは6.2N・m以下で行ってください。
- 本製品の止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
詳細情報
基本情報
【特長】
・ハンドルの小型化で携帯に便利です。
・360°回転。
【用途】
・小型配分電盤・制御盤。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

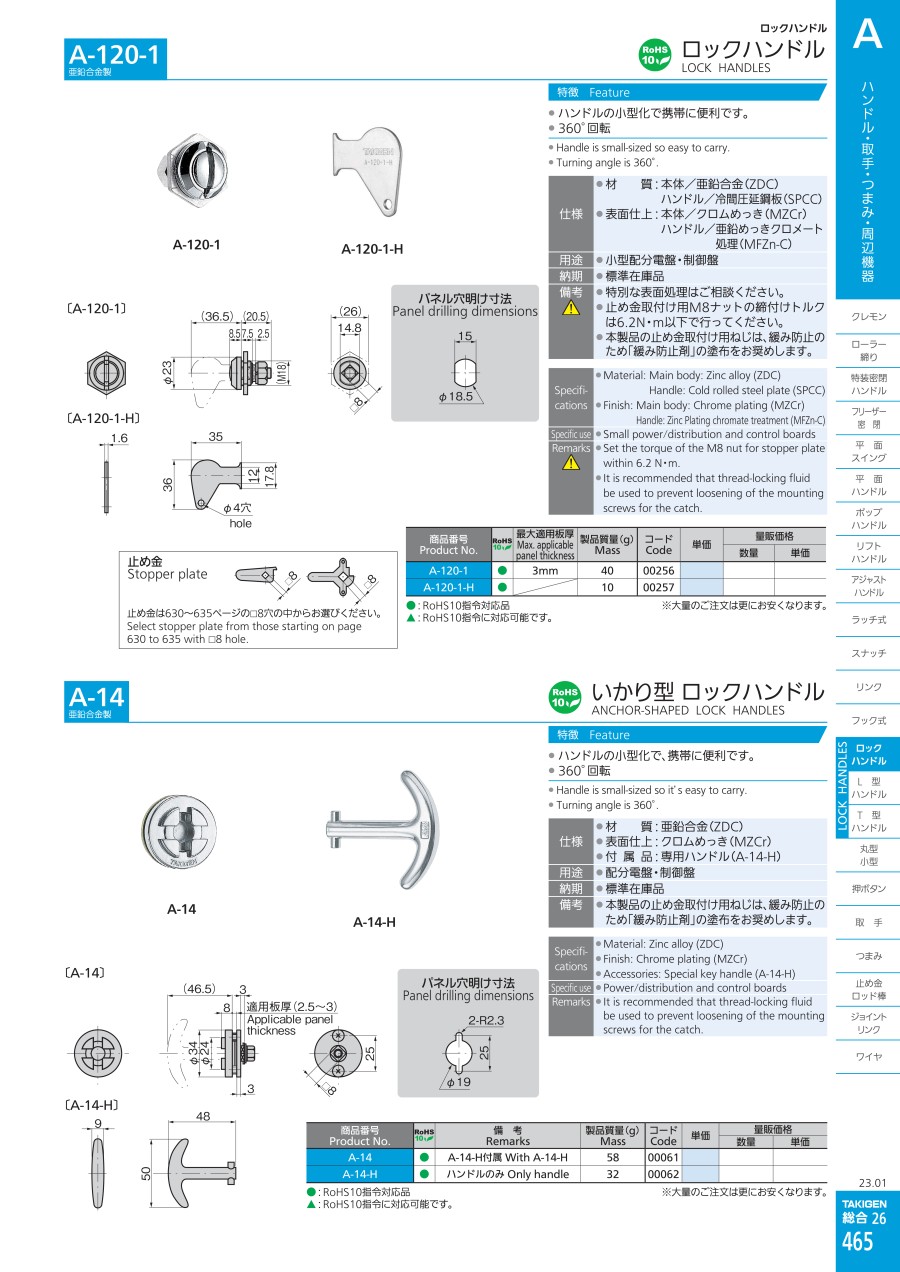

カタログ
ロックハンドル A-120-1のレビュー
サンプルの金属製の箱に使用
4
4.02020/10/21
ハンドルが取り外せるタイプで、小型の商品でしたので購入しました。サンプルの金属製の箱に使用しています。試作でいくつか類似...もっと読む
