ローラー締りハンドル FA-836

カタログ |

通常単価(税別): 5,343円～89,343円

税込単価: 5,877円～98,277円

通常出荷日：5日目～8日目

【特長】・大型扉も確実に密閉します。・握り部に抗菌処理が施されています。・受座は埋込み用（FA-836...

よく一緒に見られています

タキゲン製造

通常出荷日：9 日目～

よく一緒に見られています

タキゲン製造

通常出荷日：在庫品1日目

未確定：候補が16型番あります。

単価(税別)
-円
合計(税別)
-円
(税込価格：-円)
出荷日
-
(参考出荷日：-円)

商品情報
型番リスト
詳細情報
カタログ

商品情報

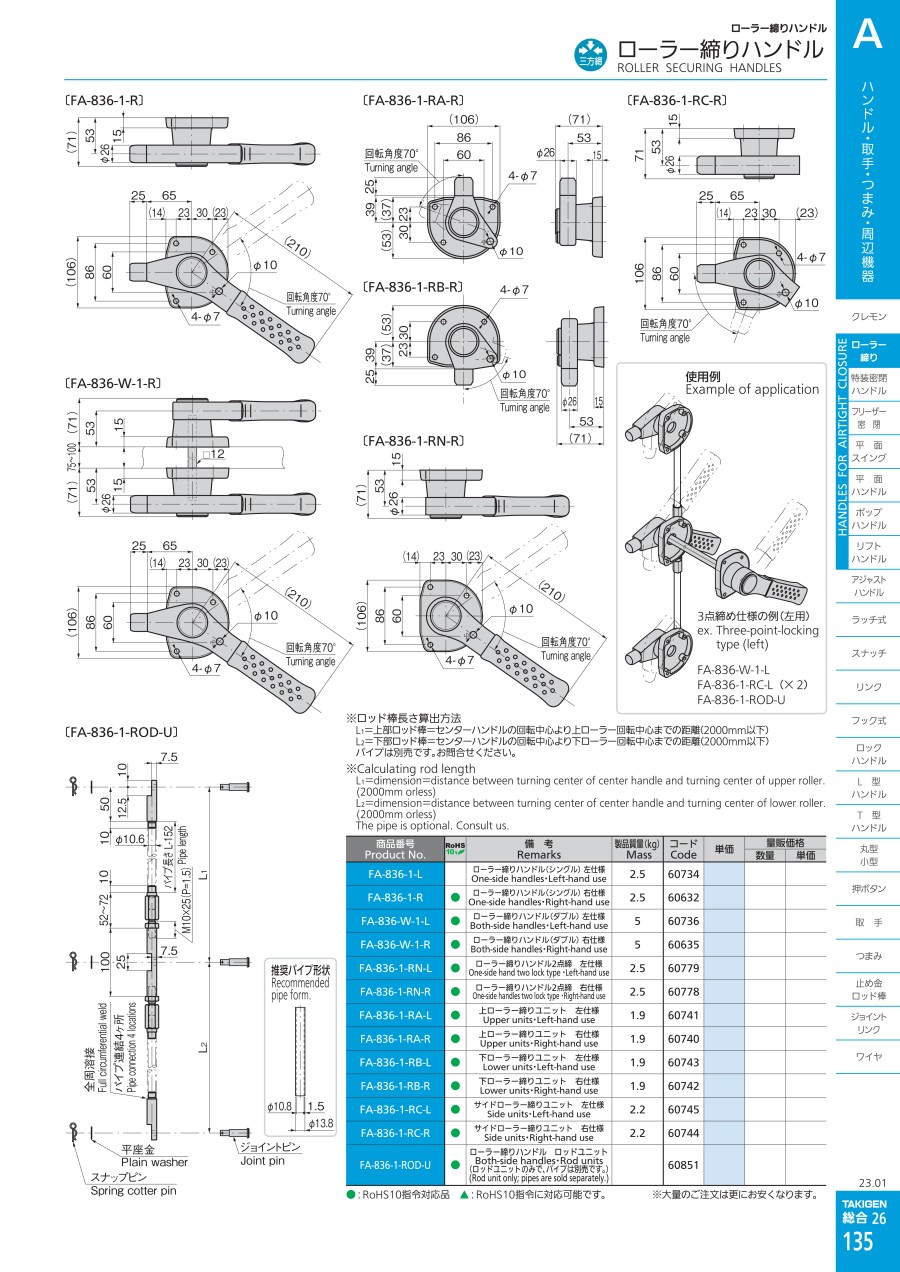

外形図

製品仕様

材質：本体／黄銅鋳物（YBsC）
表面仕上：サチライトクロムめっき（MBCr）
備考：
扉厚75mm未満の場合は角棒を切断加工して対応してください。
受座（FA-836S-1・FA-836S-3）を取付ける際、ローラーの掛かり最大寸法は17mm以下にてお願いします。

規格表

使用例

選定計算式

ロッド棒長さ算出方法
L1=上部ロッド棒=センターハンドルの回転中心より上ローラー回転中心までの距離（2000mm以下）
L2=下部ロッド棒=センターハンドルの回転中心より下ローラー回転中心までの距離（2000mm以下）
パイプは別売です。

型番リスト

表示件数

型番

種類

鍵形状

特殊付加機能

種類（詳細）

勝手

全長

(mm)

全幅

(mm)

全高

(mm)

商品コード

備考

最小発注数量

本体	なし	なし(通常)	ローラー締りハンドル（シングル）	左仕様	300	106	71	60734	-	1個
本体	なし	なし(通常)	ローラー締りハンドル（シングル）	右仕様	300	106	71	60632	-	1個
関連部品	-	-	上ローラー締りユニット	左仕様	117	106	71	60741	-	1個
関連部品	-	-	上ローラー締りユニット	右仕様	117	106	71	60740	-	1個
関連部品	-	-	下ローラー締りユニット	左仕様	117	106	71	60743	-	1個
関連部品	-	-	下ローラー締りユニット	右仕様	117	106	71	60742	-	1個
関連部品	-	-	サイドローラー締りユニット	左仕様	143	106	71	60745	-	1個
関連部品	-	-	サイドローラー締りユニット	右仕様	143	106	71	60744	-	1個
本体	なし	なし(通常)	ローラー締りハンドル2点締	左仕様	247	106	71	60779	-	1個
本体	なし	なし(通常)	ローラー締りハンドル2点締	右仕様	247	106	71	60778	-	1個
関連部品	-	-	ローラー締りハンドルロッドユニット	-	224	14	14	60851	ロッドユニットのみで、パイプは別売です。	1個
関連部品	-	-	掘込受座	-	102	52	25	60638	-	1個
関連部品	-	-	面付受座	-	102	25	31	60639	-	1個
関連部品	-	-	面付受座	-	120	30	47	60640	-	1個
本体	なし	なし(通常)	ローラー締りハンドル（ダブル）	左仕様	300	106	217	60736	-	1個
本体	なし	なし(通常)	ローラー締りハンドル（ダブル）	右仕様	300	106	217	60635	-	1個

通常単価(税別) (税込単価)	通常出荷日

53,933円 ( 59,326円 )	5日目
53,933円 ( 59,326円 )	5日目
35,701円 ( 39,271円 )	5日目
35,701円 ( 39,271円 )	5日目
35,701円 ( 39,271円 )	5日目
35,701円 ( 39,271円 )	5日目
40,447円 ( 44,492円 )	8日目
40,424円 ( 44,466円 )	5日目
45,151円 ( 49,666円 )	5日目
45,290円 ( 49,819円 )	5日目
16,275円 ( 17,903円 )	5日目
7,158円 ( 7,874円 )	5日目
5,343円 ( 5,877円 )	5日目
9,241円 ( 10,165円 )	8日目
89,343円 ( 98,277円 )	5日目
89,251円 ( 98,176円 )	5日目

詳細情報

基本情報

基本情報

【特長】
・大型扉も確実に密閉します。
・握り部に抗菌処理が施されています。
・受座は埋込み用（FA-836S-1）と、面付け用（FA-836S-2,FA-836S-3）があります。
・受座（FA-836S-1）は取付け位置が微調整できます。
・ハンドルにスプリングが内蔵し、開操作がスムーズです。
・右用・左用（本図・写真共右用です）があります。
【用途】
・防音扉などの大型密閉用扉。

カタログ

カタログ (見開き版)

一部型番の仕様・寸法を掲載しきれていない場合がございますので、詳細はメーカーカタログをご覧ください。

ローラー締りハンドル FA-836のレビュー

この商品のレビューはありません

この商品を見た人は、こんな商品も見ています

	今見ている商品ローラー締りハンドル FA-836	ローラー締りハンドル FA-841・FA-1841	ローラー締りハンドル FA-840	ローラー締りハンドル FA-830	ステンレス大型ローラー締りハンドル FA-1837	ステンレス密閉用ローラーハンドル FA-1725
メーカー	タキゲン製造	タキゲン製造	タキゲン製造	タキゲン製造	タキゲン製造	タキゲン製造
通常価格	5,343円-	1,068円 -	1,348円 -	3,971円 -	30,975円	2,829円 -
通常出荷日	5日目〜	在庫品1日目〜	在庫品1日目	9日目〜	5日目	在庫品1日目〜
ハンドル形状	密閉ハンドル	-	密閉ハンドル	密閉ハンドル	密閉ハンドル	密閉ハンドル
材質	黄銅（真鍮）	-	亜鉛	黄銅（真鍮）	ステンレス	ステンレス
用途	防音扉などの大型密閉用扉	密閉を必要とする機器、防音扉などの大型密閉扉	防音扉などの大型密閉扉	防音扉などの大型密閉扉	通信機シェルター・収容箱・防音扉・電磁波防護扉などの大型扉	小型冷凍冷蔵庫用、各種貯蔵ボックス、厨房用機器、乾燥機の扉用
材質（詳細）	黄銅鋳物	-	亜鉛合金	黄銅鋳物	ステンレス鋼鋳物	ステンレス鋼鋳物
仕上	サチライトクロムめっき	-	サチライトクロムめっき	クロムめっき	ヘアーライン仕上	バフ研磨
