未確定：候補が5型番あります。
勝手
~mm全長(mm)
~mm- 95
- 105
全幅(mm)
~mm- 21
- 26
外径(mm)
~mm- 35
- 46
- 57
付属品
~mmCAD
- 2D
- 3D
ロータリーロックハンドル A-314
- 通常単価(税別)
- 550円～2,453円
- 税込単価
- 605円～2,698円
【特長】・ピンを内蔵したピンタンブラー方式の錠前機構ハンドル。・ロック時は内蔵...
詳細情報を確認する未確定：候補が5型番あります。
商品情報
外形図
本体
ハンドル
製品仕様
- 材質：亜鉛合金（ZDC）
- 表面仕上：本体／クロムめっき（MZCr）・キャップ／クロムめっき
- 付属品：大ナット・ビスセット
パネル穴明け寸法
取付け方法
規格表
本体
| 型番 | （W1） | W2 | □W3 | （H1） | H2 | H3 | H4 | （H5） | P | φD | φd | （M） | 最大適用板厚 | 質量 g |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| A-314-1 | 41 | - | 10 | 70 | 18 | 23 | 5 | 36 | 44 | 57 | - | M30 | 8 | 260 |
| A-314-2 | 41 | 24.5 | 8 | 64 | 17 | 23 | 5 | 35 | - | 46 | 30.5 | M30 | 8 | 200 |
| A-314-3 | 32 | 20.5 | 8 | 54 | 14 | 18 | 4.7 | 28 | - | 35 | 24.5 | M24 | 7 | 100 |
ハンドル
| 型番 | L | W | H | D | 質量 g |
|---|---|---|---|---|---|
| A-314-1-H | 105 | 18 | 65 | 26 | 130 |
| A-314-2-H | 95 | 16 | 60 | 21 | 110 |
| A-314-3-H | 85 | 15 | 50 | 18.5 | 70 |
注意・禁止事項
- 錠前に無理な力が掛かると破損の原因となります。
- 止め金取付け用ねじは、緩み防止のため「緩み防止剤」の塗布をお奨め致します。
詳細情報
基本情報
【特長】
・ピンを内蔵したピンタンブラー方式の錠前機構ハンドル。
・ロック時は内蔵されたピンにより止め金が固定。
・防水タイプ（Oリング・パッキン使用）。
・左右兼用型。
【用途】
・大型屋外キュービクル・制御盤。
ご注意
- 掲載商品の内、一部商品はセール価格で販売しています。対象商品は型番リストよりご確認ください。
セールは規定数量に達し次第、予告無しに終了する恐れがあります。正しい単価は【価格を確認】を押下し、ご確認ください。

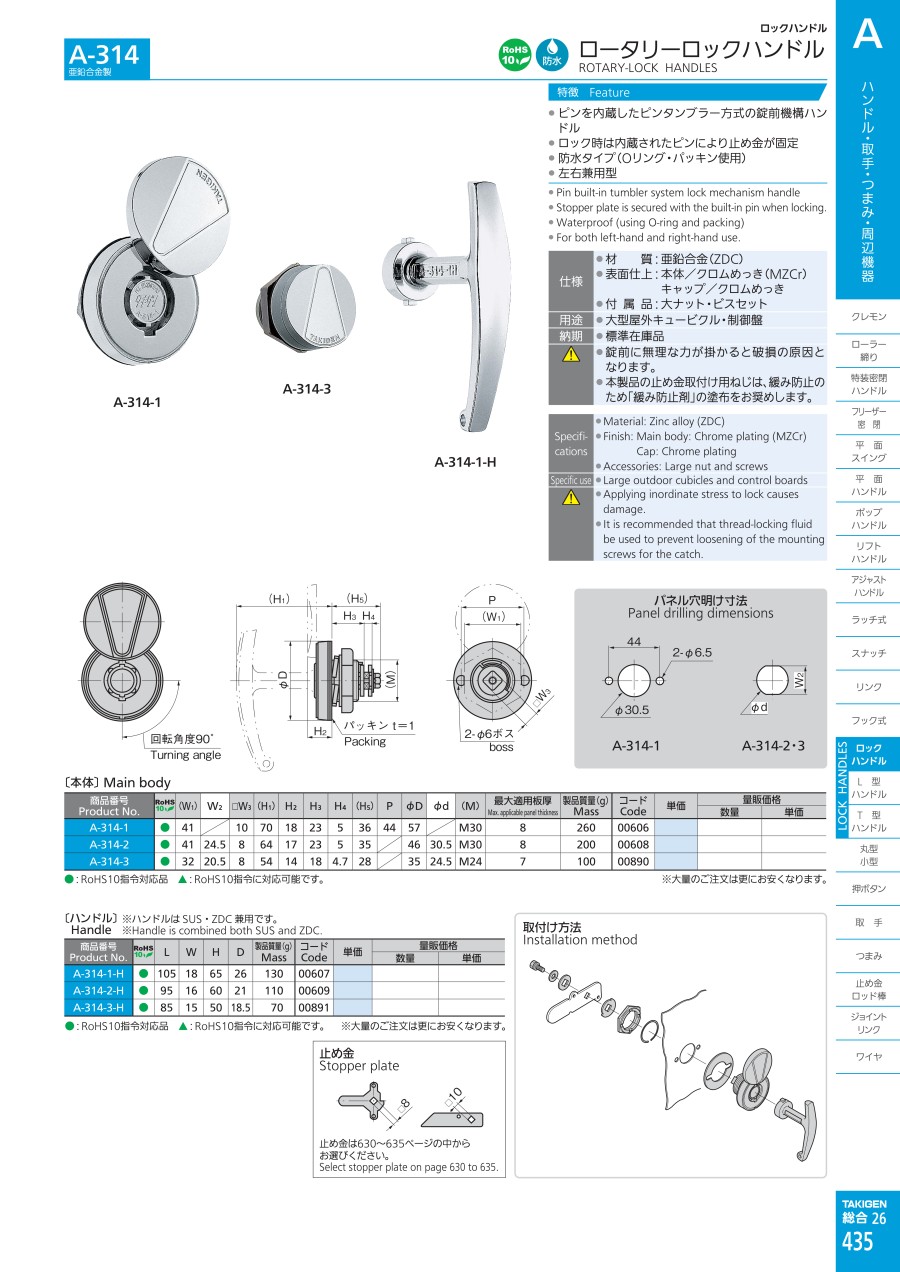

カタログ
ロータリーロックハンドル A-314のレビュー
発電機ドア
4
4.02019/07/03
品質がいいので、去年から発電機ドアに使ってます。
これからもよろしくお願いします。
0人が参考にしています。
